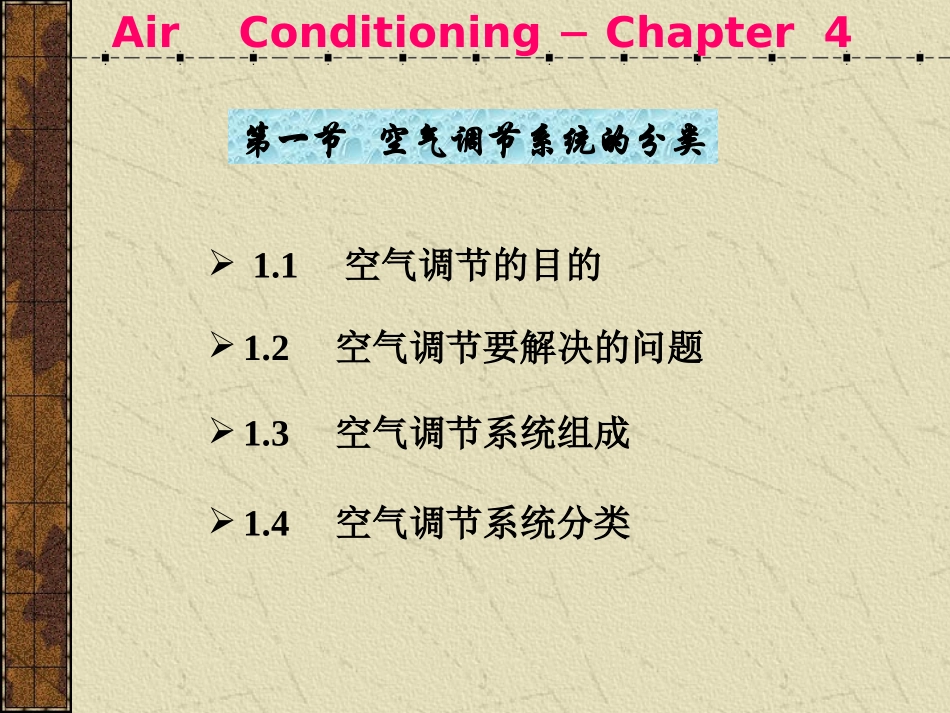

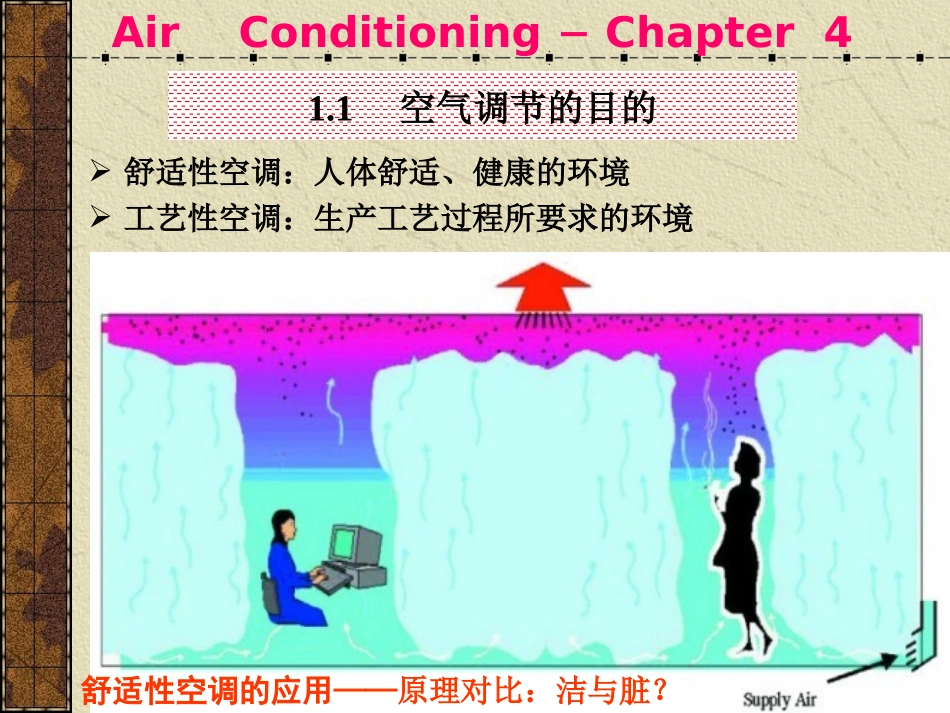

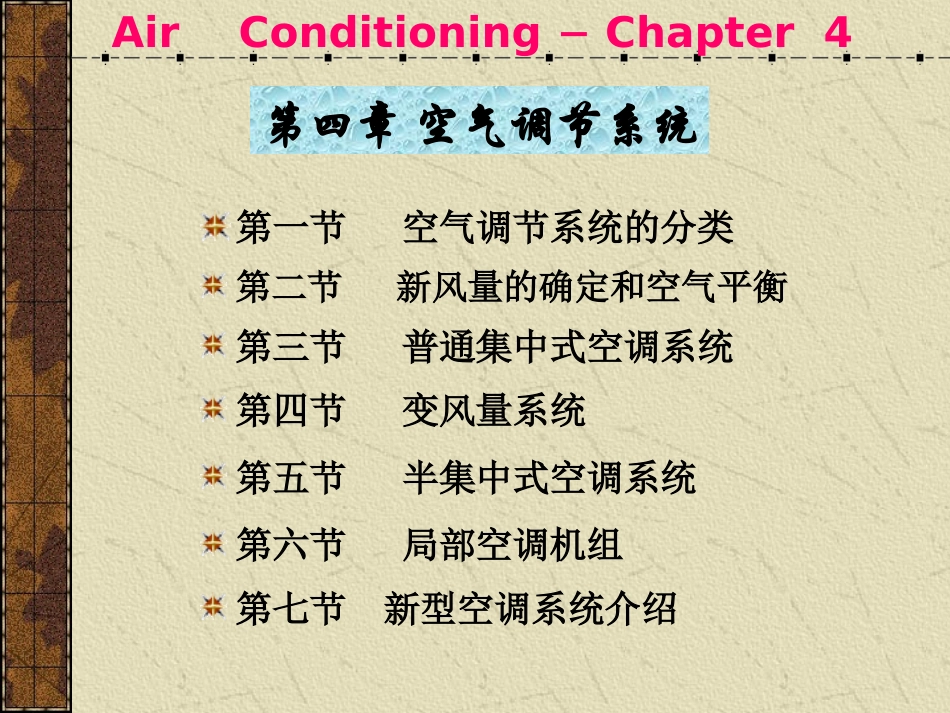

AirConditioning－Chapter4第一节空气调节系统的分类第四章空气调节系统第二节新风量的确定和空气平衡第三节普通集中式空调系统第四节变风量系统第五节半集中式空调系统第六节局部空调机组第七节新型空调系统介绍AirConditioning－Chapter41.1空气调节的目的第一节空气调节系统的分类1.2空气调节要解决的问题1.3空气调节系统组成1.4空气调节系统分类AirConditioning－Chapter4舒适性空调：人体舒适、健康的环境工艺性空调：生产工艺过程所要求的环境1.1空气调节的目的舒适性空调的应用——原理对比：洁与脏？AirConditioning－Chapter4舒适性空调的应用——原理对比：洁与脏？AirConditioning－Chapter4舒适性空调的应用——原理对比：清与浊？AirConditioning－Chapter4外部扰量的干扰内部扰量的干扰1.2空气调节要解决的问题主要扰量主要扰量温度扰量湿度扰量室外：空气室内：人员、设备、敞开水源室外：空气温度、辐射室内：人员、照明、设备AirConditioning－Chapter4广义：获得满意的建筑室内空气环境的手段。冷热源，空气处理设备，输配系统（管道和末端），被控对象（建筑空间）。狭义：采用人工或机械的主动手段获得满意的建筑室内空气环境（不含被动手段）。空气处理设备，输配系统（管道和末端）更狭义：人工或机械的手段同时处理空气多个参数（温度、湿度、速度、辐射、空气质量等。（1）组成要素1.3空气调节系统组成AirConditioning－Chapter4（2）四大主要组成部分：空调空间；空气输送和分配设备；空气处理设备；冷热源和自动控制设备。冷热源空气处理设备空调空间分配系统输送系统AirConditioning－Chapter4中央冷气空调系统结构简图AirConditioning－Chapter4空气调节的工作过程就是制冷系统和空气系统不断循环的过程。（1）蒸发器是制冷剂从冷冻水回水摄取热量的装置。在蒸发器中，低压液态制冷剂从冷冻水回水摄取热量后蒸发为低温低压的蒸汽。（2）压缩机是提高蒸发后的低温低压制冷剂蒸汽压力，使其在冷凝器中容易液化的装置。在压缩机中，蒸发后的低温低压蒸汽制冷剂被压缩到可以液化的高温高压蒸汽。（3）冷凝器是把压缩后的高温高压蒸汽制冷剂进行冷却液化的装置。在冷凝器中，把制冷剂从冷冻水回水摄取的汽化潜热和压缩机产生的压缩热传递给冷却水，使制冷剂冷凝为高压液体（4）膨胀阀（或毛细管）是把冷凝后的液化制冷剂的压力降到能使其达到蒸发压力状态的装置。高压液态制冷剂经过膨胀阀（或毛细管）降到低压制冷剂，以便使它能够在低压蒸发器中膨胀蒸发，从而完成制冷循环。（5）冷却塔是冷却循环水的装置。经过冷凝器的冷却水吸收了制冷剂的冷凝热而升温，为了使冷却水能循环使用，使它在流经冷却塔的过程中进行强制降温，然后返回冷凝器，从而完成冷却水的循环。（6）在完成上述制冷工作循环的同时，经蒸发器降温了的冷冻水进入空调箱，在其中把空气系统中的回风和新风冷却后送入风道至末端空调室，在空调室升温的空气进入回风道，经过部分减排后回到空调箱与新风一起再行冷却，从而完成空气循环。周而复始，空气调节工作过程持续不断地进行下去。AirConditioning－Chapter4环境热量冷却水冷冻水冷却塔送风回风冷水机组空调箱AirConditioning－Chapter4冷（热）源，风机，加热器（冷却器），过滤器，管道，风口等AirConditioning－Chapter4+ProductionRoom4.Exhaustairtreatment2.Centralairhandlingunit3.Terminalairtreatmentatproductionroomlevel1.FreshairtreatmentReturnair(Re-circulatedair)SupplyairAirHandlingSystemsAirConditioning－Chapter4+ProductionRoomExhaustAirGrilleSilencerFlowratecontrollerFilterFanWeatherlouvreControldamperHeaterTerminalfilterPrefilterHeatingcoilCoolingcoilwithdropletseparatorSecondaryFilterHumidifierAirHandlingSystemsAirConditioning－Chapter41.4空气调节系统分类空气调节系统分类集中程度集中程度集集中中式式空空调调系系统统介质介质用途用途空气来源空气来源半半集集中中式式空空调调系系统统分分散散式式空空调调系系统统全全空空气气系系统统空空气气水水系...
