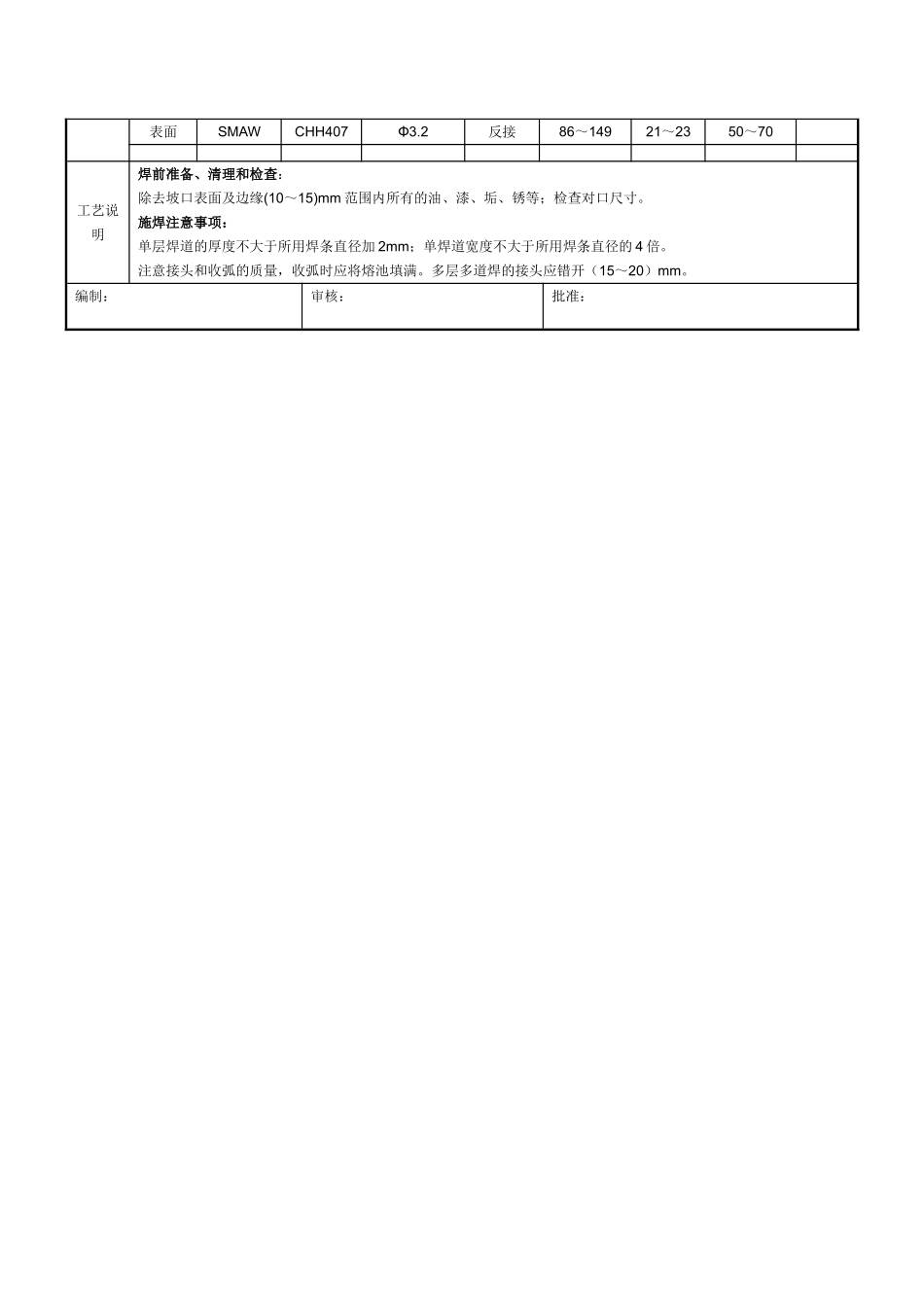

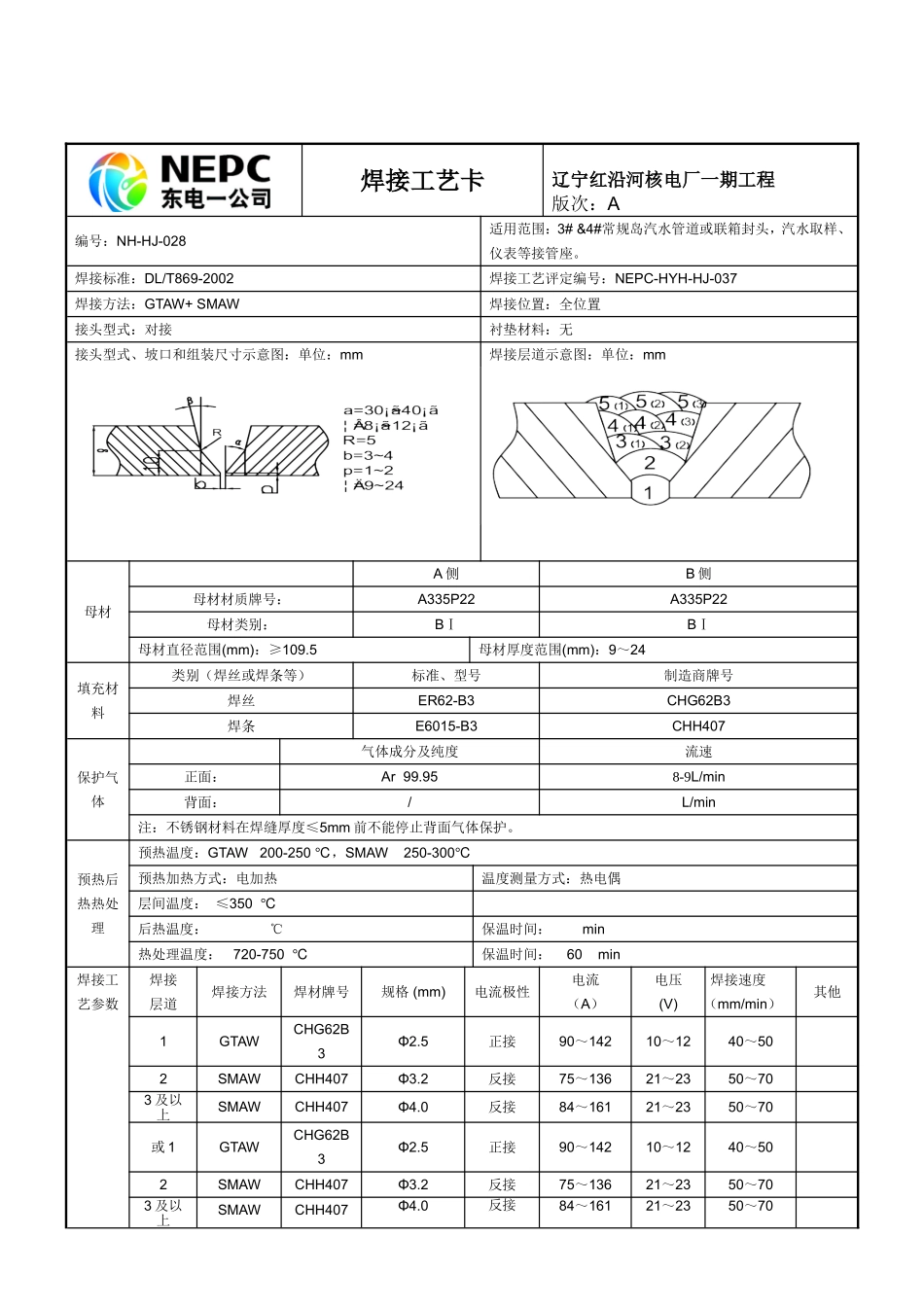

焊接工艺卡辽宁红沿河核电厂一期工程版次:A编号:NH-HJ-028适用范围:3#&4#常规岛汽水管道或联箱封头,汽水取样、仪表等接管座。焊接标准:DL/T869-2002焊接工艺评定编号:NEPC-HYH-HJ-037焊接方法:GTAW+SMAW焊接位置:全位置接头型式:对接衬垫材料:无接头型式、坡口和组装尺寸示意图:单位:mm焊接层道示意图:单位:mm母材A侧B侧母材材质牌号:A335P22A335P22母材类别:BⅠBⅠ母材直径范围(mm):≥109.5母材厚度范围(mm):9~24填充材料类别(焊丝或焊条等)标准、型号制造商牌号焊丝ER62-B3CHG62B3焊条E6015-B3CHH407保护气体气体成分及纯度流速正面:Ar99.958-9L/min背面:/L/min注:不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。预热后热热处理预热温度:GTAW200-250℃,SMAW250-300℃预热加热方式:电加热温度测量方式:热电偶层间温度:≤350℃后热温度:℃保温时间:min热处理温度:720-750℃保温时间:60min焊接工艺参数焊接层道焊接方法焊材牌号规格(mm)电流极性电流(A)电压(V)焊接速度(mm/min)其他1GTAWCHG62B3Φ2.5正接90~14210~1240~502SMAWCHH407Φ3.2反接75~13621~2350~703及以上SMAWCHH407Φ4.0反接84~16121~2350~70或1GTAWCHG62B3Φ2.5正接90~14210~1240~502SMAWCHH407Φ3.2反接75~13621~2350~703及以上SMAWCHH407Φ4.0反接84~16121~2350~70表面SMAWCHH407Φ3.2反接86~14921~2350~70工艺说明焊前准备、清理和检查:除去坡口表面及边缘(10~15)mm范围内所有的油、漆、垢、锈等;检查对口尺寸。施焊注意事项:单层焊道的厚度不大于所用焊条直径加2mm;单焊道宽度不大于所用焊条直径的4倍。注意接头和收弧的质量,收弧时应将熔池填满。多层多道焊的接头应错开(15~20)mm。编制:审核:批准:焊接工艺卡辽宁红沿河核电厂一期工程版次:A编号:NH-HJ-029适用范围:3#&4#常规岛汽水管道或联箱封头,汽水取样、仪表等接管座。焊接标准:DL/T869-2002焊接工艺评定编号:NEPC-HYH-HJ-037焊接方法:GTAW+SMAW焊接位置:全位置接头型式:T型衬垫材料:无接头型式、坡口和组装尺寸示意图:单位:mm焊接层道示意图:单位:mm母材A侧B侧母材材质牌号:A335P22A335P22母材类别:BⅠBⅠ母材直径范围(mm):≥109.5母材厚度范围(mm):9~24填充材料类别(焊丝或焊条等)标准、型号制造商牌号焊丝ER62-B3CHG62B3焊条E6015-B3CHH407保护气体气体成分及纯度流速正面:Ar99.958-9L/min背面:/L/min注:不锈钢材料在焊缝厚度≤5mm前不能停止背面气体保护。预热后热热处理预热温度:GTAW200-250℃,SMAW250-300℃预热加热方式:电加热预热加热方式:电加热层间温度:≤350℃层间温度:≤350℃后热温度:℃后热温度:℃热处理温度:720-750℃热处理温度:720-750℃焊接工艺参数焊接层道焊接方法焊材牌号规格(mm)电流极性电流(A)电压(V)焊接速度(mm/min)其他1GTAWCHG62B3Φ2.5正接90~14210~1240~502SMAWCHH407Φ3.2反接75~13621~2350~703及以上SMAWCHH407Φ4.0反接84~16121~2350~70或1GTAWCHG62B3Φ2.5正接90~14210~1240~502SMAWCHH407Φ3.2反接75~13621~2350~703及以上SMAWCHH407Φ4.0反接84~16121~2350~70表面SMAWCHH407Φ3.2反接86~14921~2350~70工艺说明焊前准备、清理和检查:除去坡口表面及边缘(10~15)mm范围内所有的油、漆、垢、锈等;检查对口尺寸。施焊注意事项:单层焊道的厚度不大于所用焊条直径加2mm;单焊道宽度不大于所用焊条直径的4倍。注意接头和收弧的质量,收弧时应将熔池填满。多层多道焊的接头应错开(15~20)mm。编制:审核:批准:焊接工艺卡辽宁红沿河核电厂一期工程版次:A编号:NH-HJ-068适用范围:3#&4#常规岛汽水管道或联箱封头,汽水取样、仪表等接管座。焊接标准:DL/T869-2002焊接工艺评定编号:NEPC-HYH-HJ-031焊接方法:GTAW+SMAW焊接位置:全位置接头型式:对接衬垫材料:无接头型式、坡口和组装尺寸示意图:单位:mm焊接层道示意图:单位:mm母材A侧B侧母材材质牌号:A335P22A335P22母材类别:BⅠBⅠ母材直径范围(mm):≥66.5母材厚度范围(mm):15~40填充材料类别(焊丝或焊条等)标准...
