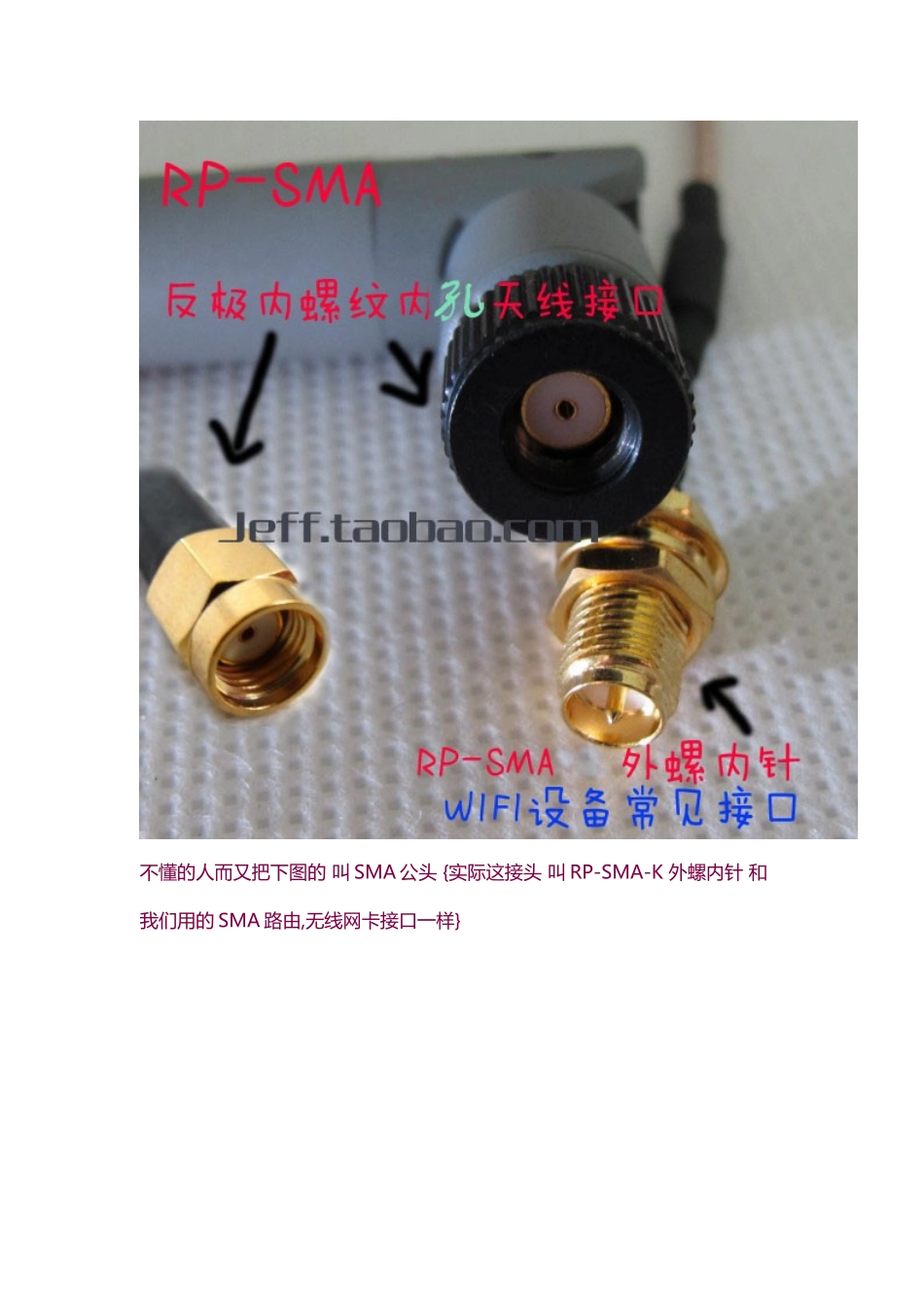

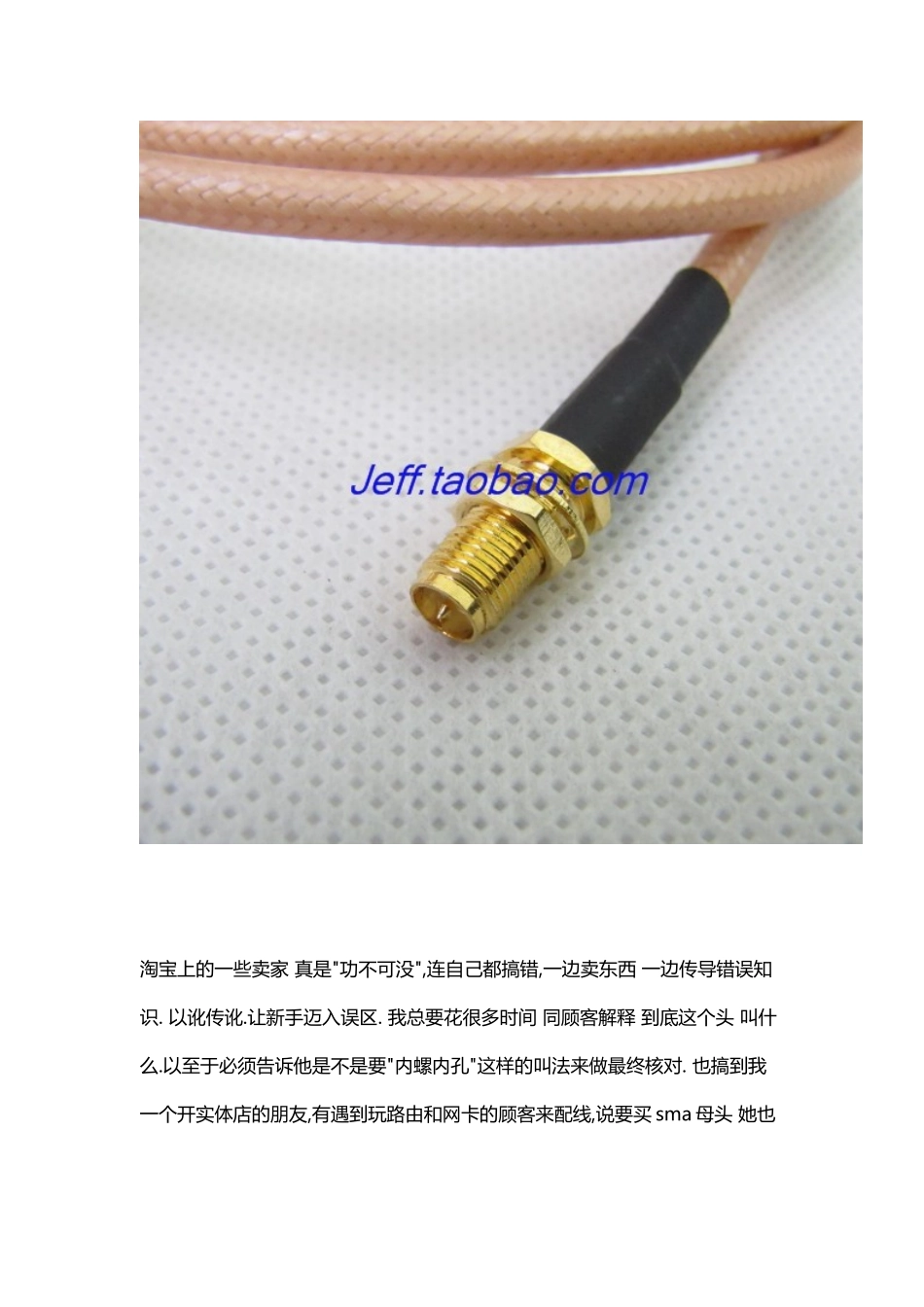

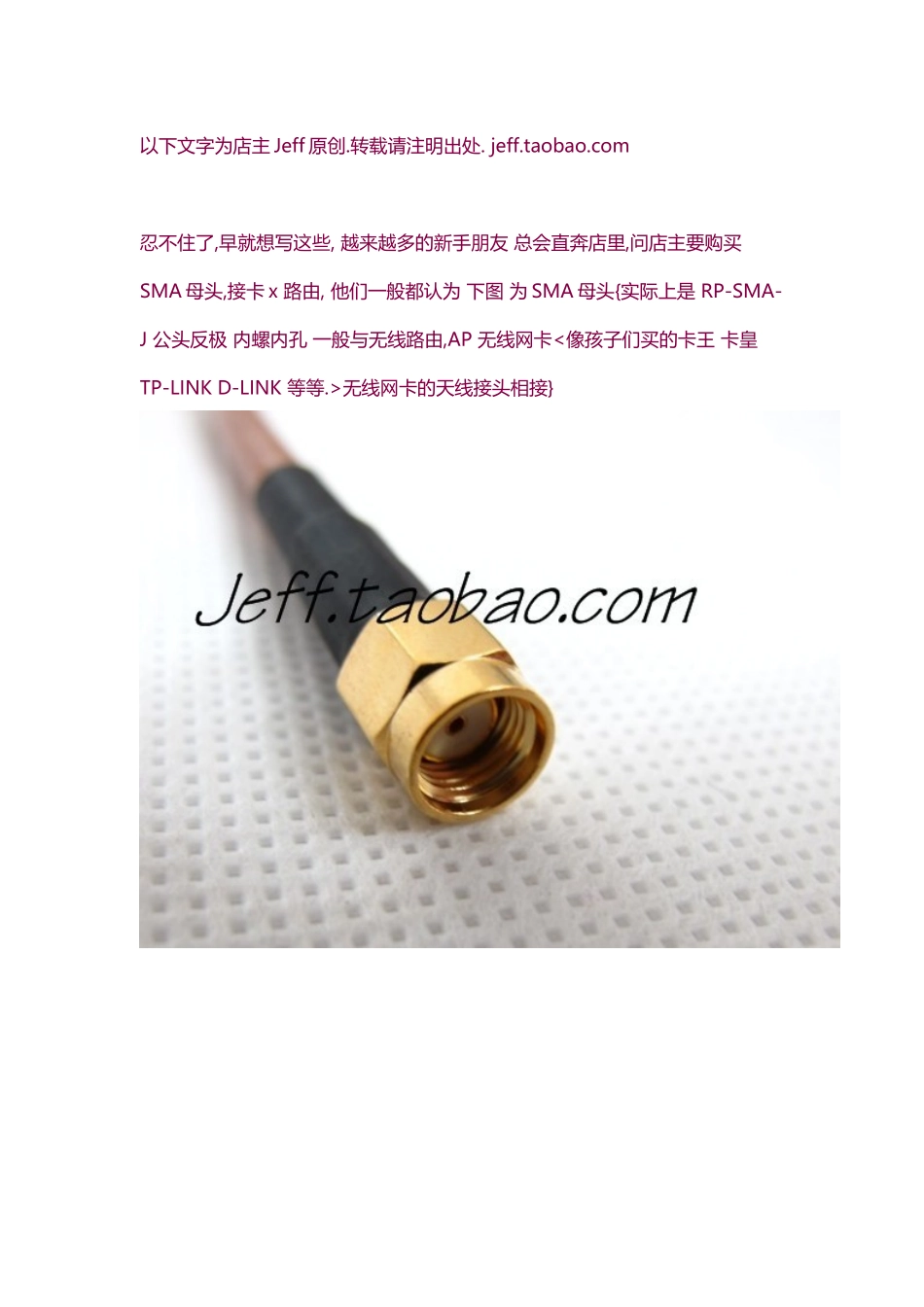

以下文字为店主Jeff原创.转载请注明出处.jeff.taobao.com忍不住了,早就想写这些,越来越多的新手朋友总会直奔店里,问店主要购买SMA母头,接卡x路由,他们一般都认为下图为SMA母头{实际上是RP-SMA-J公头反极内螺内孔一般与无线路由,AP无线网卡<像孩子们买的卡王卡皇TP-LINKD-LINK等等.>无线网卡的天线接头相接}不懂的人而又把下图的叫SMA公头{实际这接头叫RP-SMA-K外螺内针和我们用的SMA路由,无线网卡接口一样}淘宝上的一些卖家真是"功不可没",连自己都搞错,一边卖东西一边传导错误知识.以讹传讹.让新手迈入误区.我总要花很多时间同顾客解释到底这个头叫什么.以至于必须告诉他是不是要"内螺内孔"这样的叫法来做最终核对.也搞到我一个开实体店的朋友,有遇到玩路由和网卡的顾客来配线,说要买sma母头她也不用多问,都知道对方指的一定是要SMA内螺内孔.将错就错.反正知道顾客要的是什么何必费太多口舌去解释半天呢?====~@~@~@#$%~@#$华丽的分割线====~@~@~@#$%~@#$下面先从最常用的SMA入手触类旁通只要是叫SMA不管是SMA直头还是弯头,或是焊板还是接不同粗细的同轴电缆线的.全宇宙统一螺纹处大小的型号.外螺纹的直径约6.2mm所有的SMA内螺纹和SMA外螺纹的头其螺纹是吻合的.(除去里面小针与小孔的因素.外螺纹一定可以拧进所有内螺纹里)火星人都使用咱标准.SMA按公母极性的性质分4种转载请注明出处.jeff.taobao.com即标准公头[内螺内针][SMA-J或male]标准母头[外螺内孔][SMA-K或female]反极公头[内螺内孔]也叫公头母针[英文标识:RP-SMA-J]反极母头[外螺内针]也叫母头公针[英文标识RP-SMA-K]反极公头或母头不能单纯叫公头也不能叫母头会让人误会在淘宝上,有的卖家不懂.当遇到到买家真正需要像SMA公头时,他发货的却是错的.反极接头一般用在2.4G无线网卡,无线路由网桥AP和wifi天线上.标准接头用在除以上以外的其它领域无线模块,GPS对讲机GSM设备CDMA等等SMA按接线线径分为-0.8-1-1.5-3-5-7等-5和-7比较少见一点.前面都是常用的.不管你是-1还是-3还是-1.5反正只要是SMA,公的就一定能和母的相接.反极公就一定能和反极母相接.与同轴电缆线的粗细型号类型无关再介绍一下DIY无线里常用的相关的英文标志代表的意思如:RP-SMA-KWESMA-KFDSMA-JC-3SMA-KY-1等RP=反极J=公头有的地方用male表示公头K=母头有的地方用female表示母头W=弯头(90度弯角的头)E=有一芯四脚的用于焊板的接头分为正四脚与偏四脚.反极的偏四脚sma外螺内针在diy无线网卡外接天线上用得最多)F=法兰方板正方形带四个螺丝孔与菱形2个螺丝孔D=接头KF的探针裸露伸出的绝缘Y=螺母一般是母头或反极的母头.外螺纹的带有螺母垫片的C=压接型.需要用同轴六角压线钳压制没有工具的diyer一家对”工具不齐害死人”深在感触用老虎钳或烙铁焊接,只能是偶尔凑合.为了稳定性寿命,特别是接插件损耗.务必使用专用六角钳.本店有夹-1.5-3-4-5的线与接头的同轴压线钳制作电缆接头之六角压线钳50-1.5使用的钳口为.128对应的钳子型号为301J50-3使用的钳口为.213对应的钳子型号为301G和301C(301C可以同时压-3-4-5)-1-1.5-3-5这些个数字代表的并不是同轴电缆的外径.而是剥去馈线外皮和屏蔽后,量得到的绝缘体的直径单位是毫米(mm)一些常用线的外径(卡尺测量,稍有误差仅供参考)50-0.81.13线1.2mm1.37线1.4mm50-1镀银线1.9mm如RG17850-1.5镀银线2.5mm如RG174RG31650-3铜线银线5mm左右如RG58SYV50-3RG142RG223RG400等50-58mm左右如SYV50-550-710mm左右如RG87DFBLMR400(KSR400)等无线的DIY发展有好多年了.近年wifi的盛行也带动了这个领域DIY的风潮.我也是玩家.在自己玩与售卖这些配件的过程中.积累了一些经验.接触到更多一点的领域.但一些最基本的东西..还需要扫盲一下.比如:SMA母头.到底SMA母头是什么样的?有一半人不明白.以为内螺纹内孔的SMA叫SMA母头.并且相当一大部分的淘宝卖家.也这样叫.教给了更多的新手,错误就这样传达下来.以致于,当别人说真正的母头是外螺内孔是.这人要站出来跳着骂:”你连母头都不知道啊?接路由天线的那个就是SMA母头.”看见有孔的就是母.看见有针的就是公.这样错了..如同我一个朋友,湖南人,我发给他一根芙蓉王(湖南产的香烟.20多元一包,中档位)他吸了一口马上丢掉,还骂我:”X的,假烟”我索性拿起手机.发验证码求证.于是轮到我骂他了:抽了一辈子的假烟..给你一根真的,你还当假的了.更多宝贝不同型号（50-？）SMA头（TNC，N头类同）与对应的馈线粗细请参照下图了解一二。
