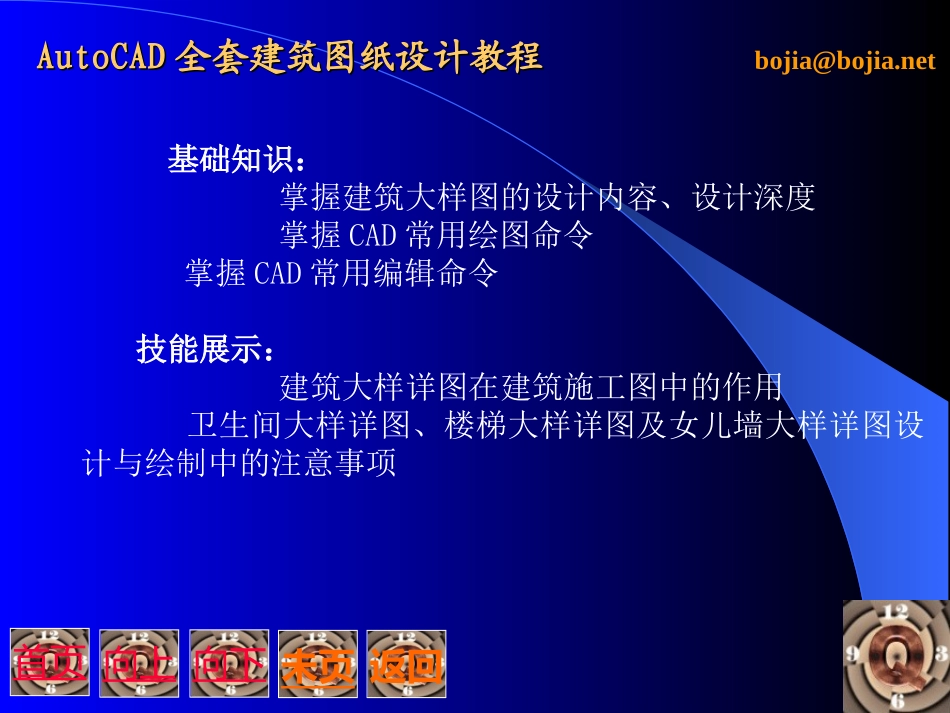

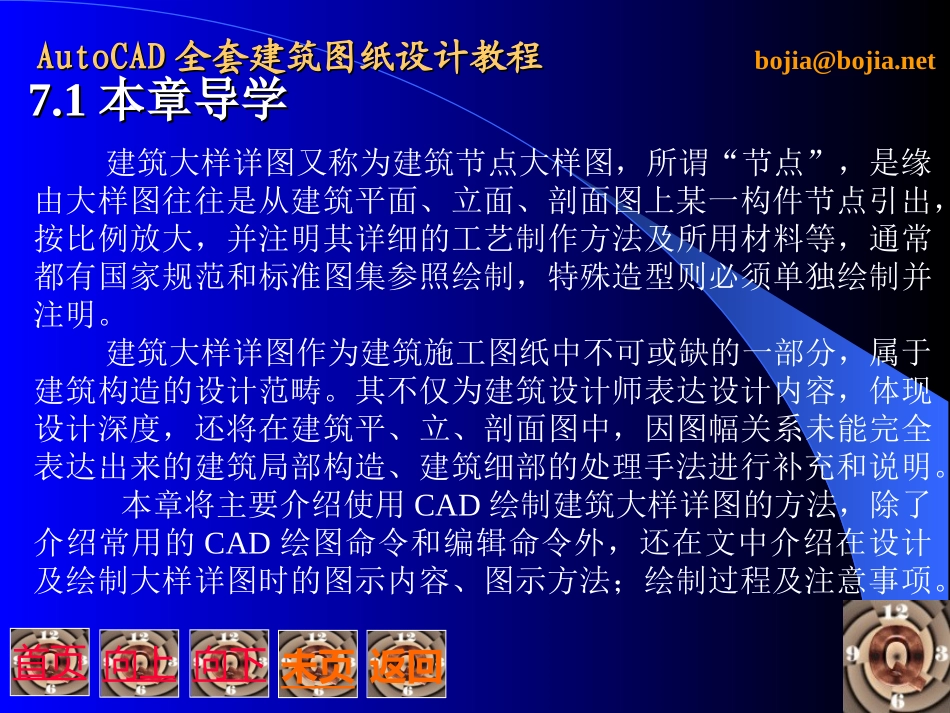

AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net第7章绘制建筑大样详图AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net基础知识：掌握建筑大样图的设计内容、设计深度掌握CAD常用绘图命令掌握CAD常用编辑命令技能展示：建筑大样详图在建筑施工图中的作用卫生间大样详图、楼梯大样详图及女儿墙大样详图设计与绘制中的注意事项AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net7.17.1本章导学本章导学建筑大样详图又称为建筑节点大样图，所谓“节点”，是缘由大样图往往是从建筑平面、立面、剖面图上某一构件节点引出，按比例放大，并注明其详细的工艺制作方法及所用材料等，通常都有国家规范和标准图集参照绘制，特殊造型则必须单独绘制并注明。建筑大样详图作为建筑施工图纸中不可或缺的一部分，属于建筑构造的设计范畴。其不仅为建筑设计师表达设计内容，体现设计深度，还将在建筑平、立、剖面图中，因图幅关系未能完全表达出来的建筑局部构造、建筑细部的处理手法进行补充和说明。本章将主要介绍使用CAD绘制建筑大样详图的方法，除了介绍常用的CAD绘图命令和编辑命令外，还在文中介绍在设计及绘制大样详图时的图示内容、图示方法；绘制过程及注意事项。AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net建筑大样详图主要包括以下图示内容：大样图的名称、比例。大样图的符号及其编号，如要另画详图时，还要标注所引出的索引符号。建筑构件的形状规格以及其他构配件的详细构造、层次、有关的详细尺寸和材料图例等。各部位和各个层次的用料、做法、颜色以及施工要求等。定位轴线及其编号。标高表示。AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net建筑大样详图的图示方法：建筑大样详图的图示方法，要根据细部的构造复杂程度而定。如所需表现的构件的构造较简单，如女儿墙的墙剖面构造，只需一个剖面大样图就能表达清楚；如构件较复杂，卫生间、楼梯间的详图，则需平面大样、立剖面大样及节点大样结合来表达；如门窗等构件的大样，若造型特殊，有特别的开启方式或构造形式，还需绘制轴侧图作为补充说明。通常建筑大样详图有三大特点：比例较大；图示详尽、明晰（表达的构造合理，用料及做法要适宜）；尺寸标注齐全（作为施工现场放样的依据）。AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net7.2.1住宅楼建筑大样详图绘制前的分析和准备7.27.2典例剖析典例剖析::住宅楼建筑大样详图的绘制住宅楼建筑大样详图的绘制在前面几个章节的典例剖析中，已分别绘制完成了住宅楼的总平面图、平面图、立面图及剖面图，了解并掌握了许多建筑设计知识和CAD的绘图及编辑命令，对使用CAD进行绘制图形已有很长足的进步，希望在这一章建筑大样详图的CAD绘制学习中，读者除了学习到新知识点、新命令和新方法外，还能温故知新。建筑大样详图的设计一般是在建筑的施工图设计阶段才进行的。是在完成方案设计，进入施工图设计阶段后，绘制平面图、立面图及剖面图后，对它们的补充及说明。是施工图与方案图在图纸种类中唯一不同之处。其绘制方法在本章导学中已有详细阐述，在此就不作详细叙述。AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net本节为住宅楼大样详图的绘制，首先是根据设计需要明确所需绘制的大样详图。住宅建筑的大样详图通常会有：卫生间大样详图、门窗大样详图、楼梯间大样详图、屋顶女儿墙大样详图等等，种类较多，在本节中将选取较具代表性的楼梯间大样详图作为例子，向读者详细介绍建筑大样详图的绘制。AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net由于建筑中楼梯的设计比较复杂，住宅楼楼梯间大样详图的绘制通常包括绘制楼梯剖面、绘制楼梯典型平面、栏杆扶手节点大样、尺寸标注、文字说明标...
