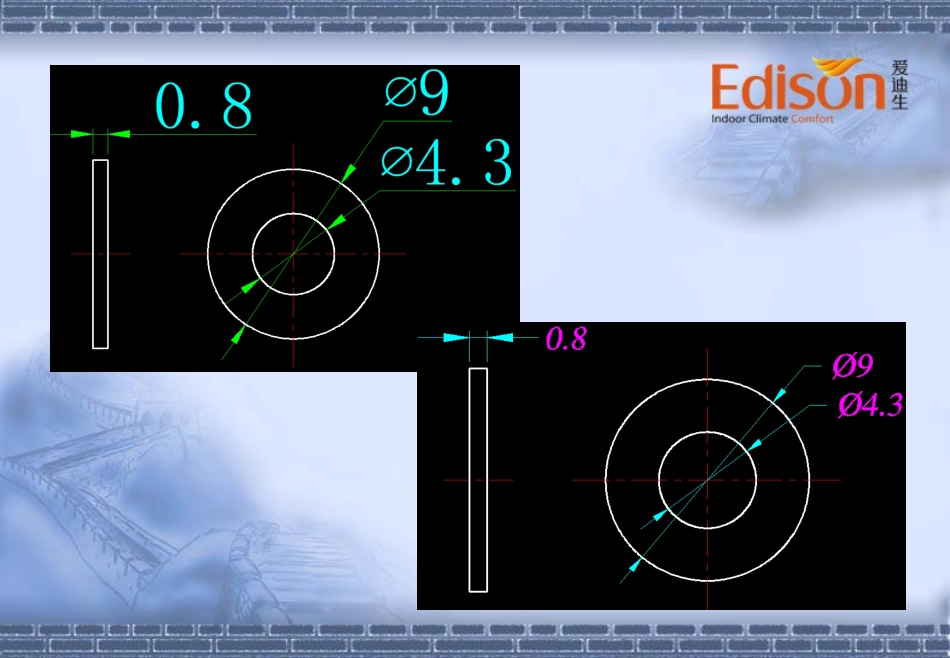

编制单位：爱迪生节能科技有限公司编制：郭佩璋李娜3不以规矩，不成方圆制图的基本知识工程图样是指导现代生产和建设的重要技术文件。图纸被称为工程界的技术语言。为了便于生产和技术交流，我国对图样画法、尺寸注法等作了统一的规定。工程技术人员应严格遵守，认真贯彻国家标准。幅面幅面一一图框格式图框格式二二图样比例图样比例三三标题栏标题栏四四明细栏明细栏五五图线图线六六字体字体七七尺寸标注尺寸标注八八表面光洁度表面光洁度九九形状、位置公差形状、位置公差十十视图视图十一十一剖视图剖视图十二十二断面图断面图十三十三局部放大图、简化画法及其他规定画法局部放大图、简化画法及其他规定画法十四十四技术要求技术要求十五十五检验要求及注意事项检验要求及注意事项十六十六制图国家标准的规定GB/TGB/T1468914689--19931993推荐性国标标准编号发布年号一．幅面绘制技术图样时，首先采用表1.1中的基本幅面规格尺寸。必要时，可以加长幅面。加长幅面是按基本幅面的短边成整数倍增加，如图1.1所示表中：“e”,“c”,“a”数值参照第二章：表1-1(图1-1装订图样格式；图1-2不装订图样格式)。二．图框格式在图纸上必须用粗实线绘制图框线。其格式分为留装订边和不留装订边两种。注意：同一产品的图样只能采用一种图框格式。图框格式(GB4457.1-84)需要装订的图样，其图框格式如图1-1。不装订图样，其图框格式如图1-2。图中各部尺寸参照表1-1。表1-1图纸幅面mm幅面代号B×LaceA0841×1189251020A1594×841A2420×59410A3297×4205A4210×297A5148×210注：必要时可以沿长边加长。对于A0、A2、A4幅面，按A0幅面长边的1/8倍数增加；对于A1、A3幅面，则按A0幅面短边的1/4倍数增加。图1-4图1-5图1-3•对中符号和方向符号：CAD工程图可以根据实际情况和需要，设置方向符号，见图1-3，方向符号主要用来确定CAD工程图的方向，对视读其工程图会带来极大的方便。剪切符号，见图1-4。剪切符号主要用于对CAD工程图的裁剪提供定位带来准确性。米制参考分度，见图1-5。米制参考分度主要用于对图纸的比例尺寸提供参考。对中符号，见图1-6。对中符号主要用于对图纸的方位起对中作用。图1-6标准中要求对图形复杂的CAD装配图一般应设置图幅分区，其形式见图1-6.图幅分区主要用于对图纸上存放的图形、尺寸、结构说明等内容起到查找准确、方便的作用。对中符号和方向符号：为了复印和缩微摄影时定位方便，采用对中符号。对中符号是从周边画入图框内约5mm的一段粗实线，如下图所示。图对中符号的和方向符号三、比例（GB/T14690-1993）比例是指图中图形与其实物相应要素的线性尺寸之比。比例用符号“:”，如1:1。1:500，2:1等。比例按其比例大小分：1、原值比例：比值为1的比例，即1:12、放大比例：比值大于1的比例，即2:1等3、缩小比例：比值小于1的比例，即1:2等比例（GB/T14690-1993）绘制图样时，应在表中选择适当的比例，并优先选择比例㈠系列。※注：1.n为正整数。2.绘制图样时一般应采用表中规定比例。3.当图形中孔的直径或薄片的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。4.表格图或空白图中不必注写比例。四.标题栏(GB10609.1-89)标题栏一般由更改区、签字区、其他区和名称代号区组成，各区布置如图1-3，也可采用图1-4形式。当采用图1-3形式配置标题栏时，名称及代号区中的图样代号应放在该区的最下方。标题栏各部分尺寸与格式可参照图1-5。图1-3标题栏分区形式图1-4标题栏允许分区形式图1-5标题栏格式举例(参考)标题栏必须位于图纸的右下角。其格式由GB10609.1-1989统一规定,见下图(制图课程中采用简化的标题栏)19标题栏格式实际应用五.明细栏(GB10609.2-89)明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写，如图1-6。当由下而上延伸位置不够时，可紧靠在标题栏的左边自下而上延续。有两张或两张以上同一图样代号的装配图时，明细栏应放在第一张装配图上。当装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按A4幅面单独给出(如图1-7)。其顺序应是由上而下延伸。还可连续加页，但应在明细栏的下方配置标题栏，并在标题...
