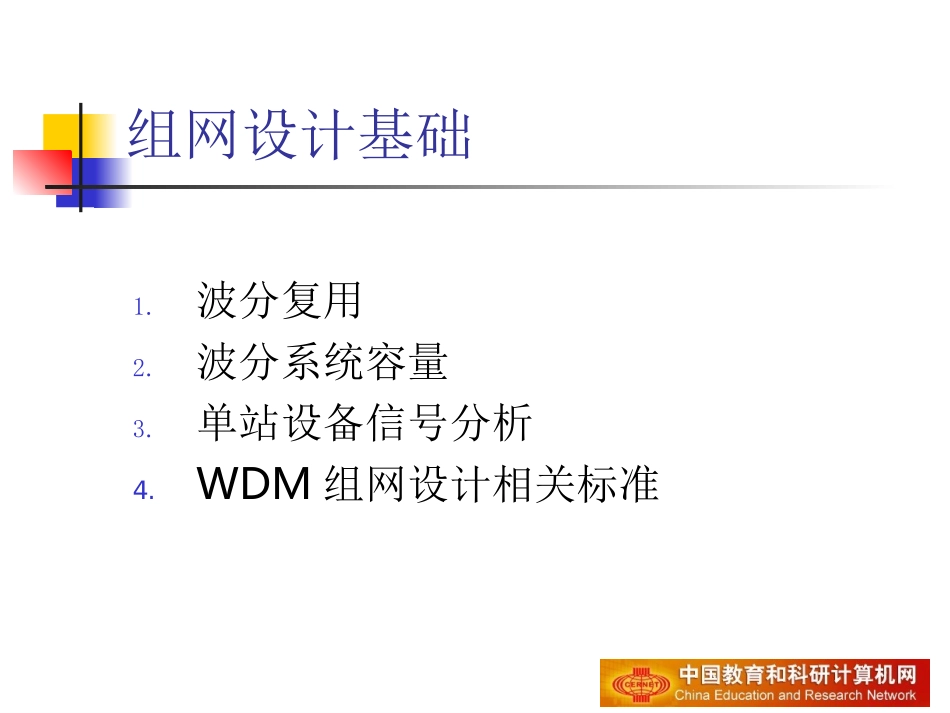

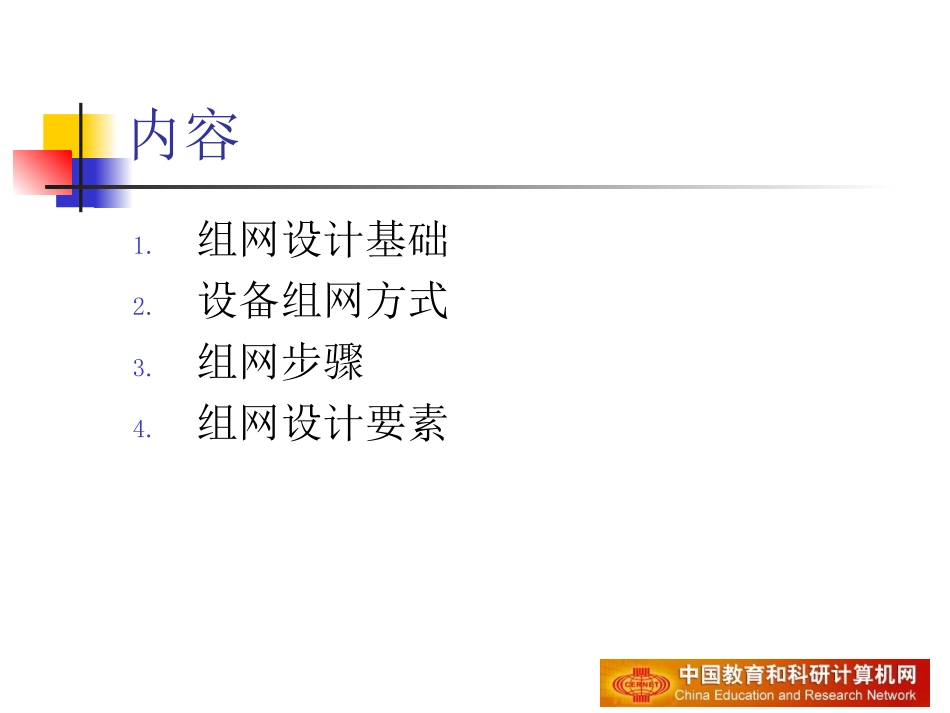

DWDM组网设计1.组网设计基础2.设备组网方式3.组网步骤4.组网设计要素内容组网设计基础1.波分复用2.波分系统容量3.单站设备信号分析4.WDM组网设计相关标准组网设计基础—波分复用12┋12n┉nSDHsignalIPpackageATMcells把不同波长的光信号复用到同一根光纤中进行传送，这种方式我们把它叫做波分复用（WavelengthDivisionMultiplexing）N路波长复用的WDM系统的总体结构主要有：光波长转换单元（OTU）；波分复用器：分波/合波器（ODU/OMU）；光放大器（BA/LA/PA）；光/电监控信道（OSC/ESC）。OTUOTUOTUOM/OAOA/ODOTUOTUOTUOSCOSCOSCOLA组网设计基础—波分复用决定要素：•波长总数•单波容量注：这里的单波容量指的是系统设计支持的容量，与实际开通业务的容量不同。40波80波10G系统40G/100G系统2.5G系统组网设计基础—波分系统容量GE/10GEM40OTUOTUSC1A站波分设备OTUOTUOTUOTUOTUOTUOAD40OADCMDCM干线光纤•系统平台部分•波长转换单元•监控单元和公共部分（主控等）波分设备通常分为以下部分：路由器SDH设备STM-1STM-16/STM-64DCMDCMFIU组网设计基础—单站设备分析YD/T5092-2005长途光缆波分复用（WDM）传输系统工程设计规范YD/T1274-2003光波分复用系统（WDM）技术要求—160*10Gb/s、80*10Gb/s部分YD/T1960-2009N×10Gb/s超长距离波分复用(WDM)系统技术要求《N×40Gbps光波分复用（WDM）系统技术要求》组网设计基础—相关技术规范设备组网方式链式结构环形结构SITE_1（济南）明水淄博潍坊高密蓝村SITE_7（青岛）92km30.3dB66km23.15dB113km36.075dB87km28.925dB54km19.85dB77km26.175dB设备组网方式—链式结构OTM站•将SDH/GE/POS等业务进行转换，增加开销字节，封装/解封装。•业务终结点。光放大站•对光能量进行放大（对信号进行放大的同时也放大了噪声）•对传送过程中引起的色散进行补偿•对业务不做任何处理。OADMOADMOADMOADM客户侧设备客户侧设备客户侧设备客户侧设备设备组网方式—环形结构OADM站•对需要的业务，将SDH/GE/POS等业务进行转换，增加开销字节，封装/解封装。•对不需要的业务不做处理组网设计步骤需求信息平台搭建选取OTU波道规划参数计算所有图纸完成——组网方式环形？链形？混合网？——站址设置业务上下站？光放大站？——光纤属性光纤的类型G.652？655？长度？衰耗？——承载业务类型GE/POS/SDH/。。。。。——保护方式线路保护？业务保护？特殊要求组网设计步骤—需求信息线路理论设计衰耗：衰耗：P＝L×αf＋Mc＋Pp＋nAc其中：n活动连接器个数（含本站ODF和中间跳接站ODF）Ac活动连接器衰耗，取0.3dBPp光通道代价，取1dBMc光缆富裕度，取3dBαf光缆衰耗系数，取0.22dB/Km（G652，1550nm）(包括接头损耗)L中继传输长度（KM）长途干线工程设计αf一般取0.275dB/Km，忽略掉Pp和Ac组网设计步骤—需求信息光纤衰减余量预留可按照以下原则：(1)单个光放段长度小于75km时，每个光放段应留出3dB的衰减余量。(2)单个光放段长度在75km～125km之间时，每个光放段应留出0.04dB/km的衰减余量。(3)单个光放段长度大于125km时，每个光放段应留出5dB的衰减余量。组网设计步骤—需求信息三家厂商的设计衰耗参数比较：组网设计步骤—需求信息αf（dB/Km）Mc（dB）华为0.2755中兴0.280阿尔卡特朗讯0.2752~4井陉平定寿阳55km20.125db76km25.9db64km22.6db78km26.45db组网设计步骤—需求信息太原石家庄图例OTM站OLA站G652光纤距离82km图纸第一步40×10GDWDM系统组网设计步骤—平台搭建波分平台搭建主要包括三部分确定业务站配置——上下40波？80波？16波？是否需要色散补偿，如何进行补偿。根据色散补偿的结果和线路衰耗配置放大器。平台搭建完毕要进行信噪比计算，根据计算结果和业务对平台的要求进行放大器和色散的调节。色散受限距离色散包括光源线宽、光源啁啾、信号谱宽等因素通过光纤色散导致光脉冲的畸变。对于G.652光纤，每公里光纤的色散为17ps/(nm.km)，工程设计一般取20ps/(nm.km)。G.655每公里光纤的色散为6ps/(nm.km)理论计算如下：色散受限距离=色散容限/色散系数一般厂商提供的10Gbps...
