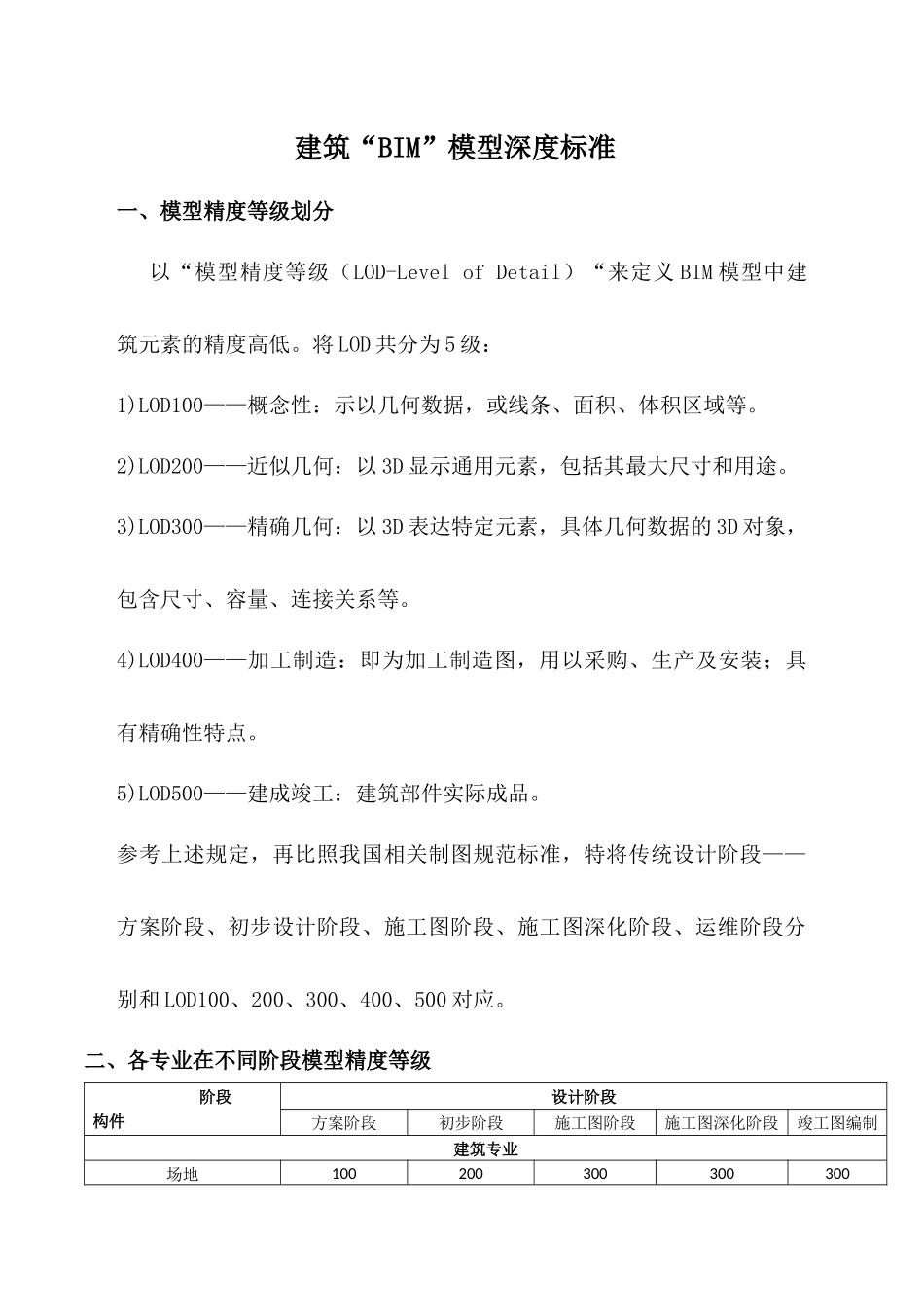

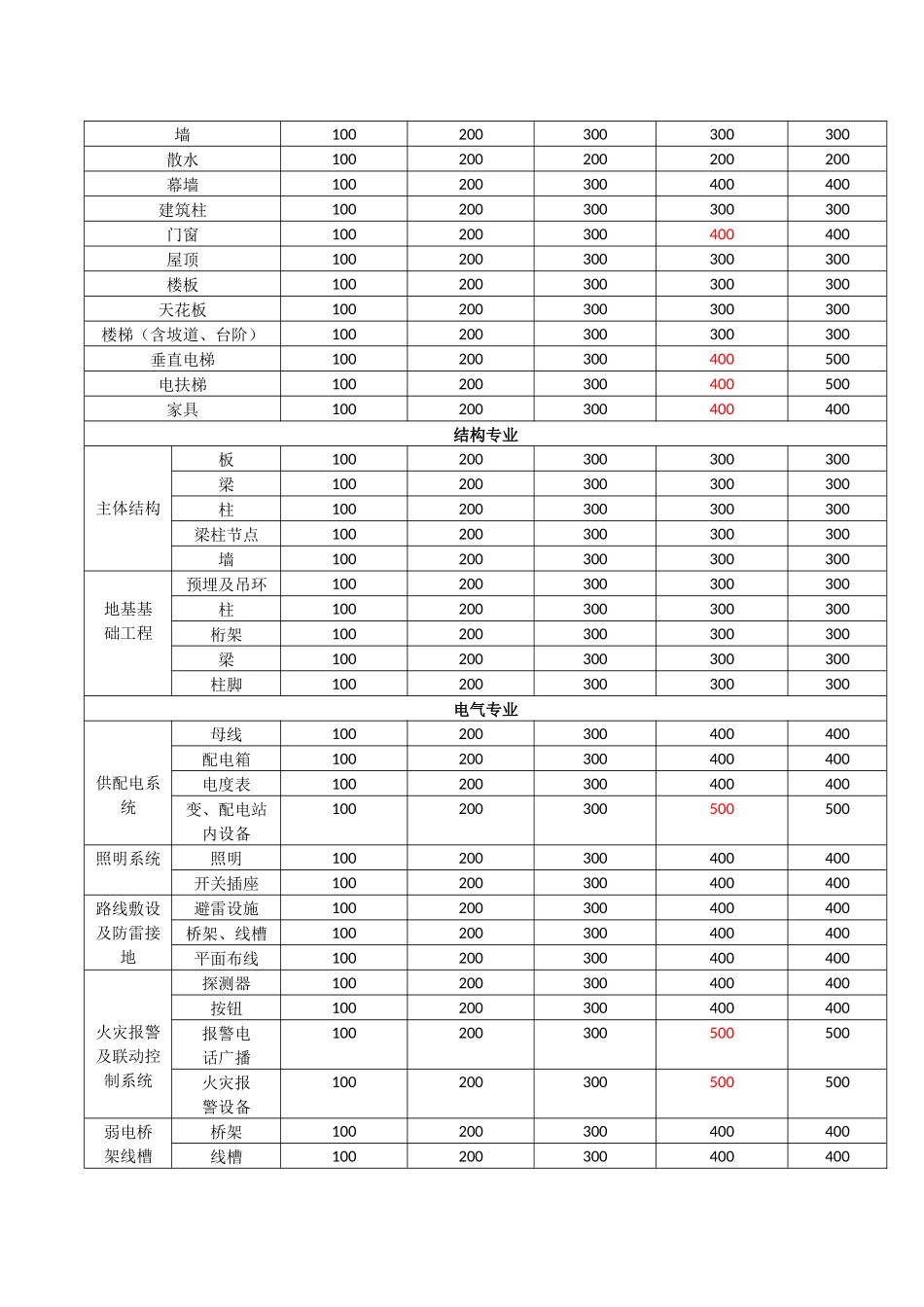

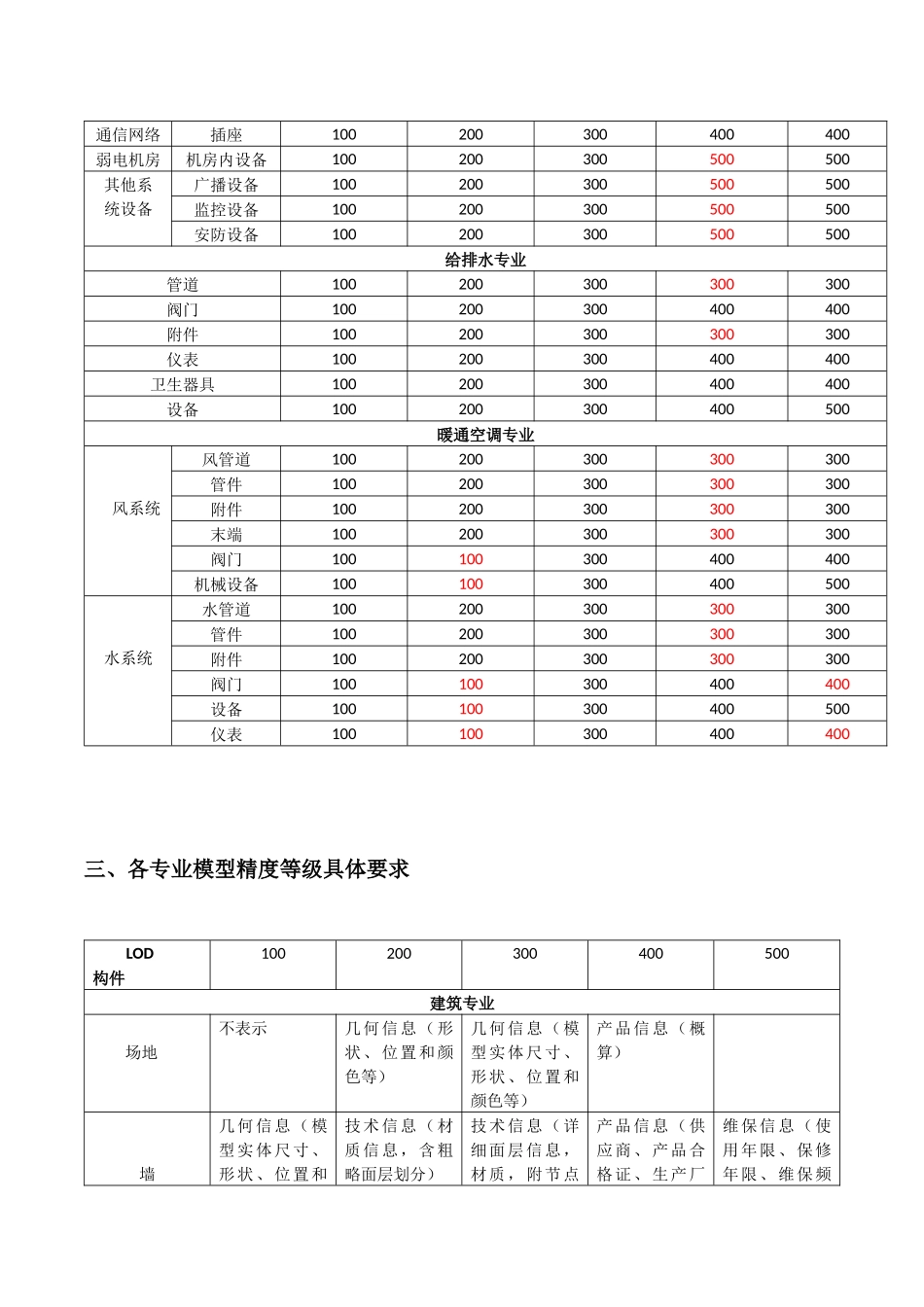

建筑“BIM”模型深度标准一、模型精度等级划分以“模型精度等级（LOD-LevelofDetail）“来定义BIM模型中建筑元素的精度高低。将LOD共分为5级：1)LOD100——概念性：示以几何数据，或线条、面积、体积区域等。2)LOD200——近似几何：以3D显示通用元素，包括其最大尺寸和用途。3)LOD300——精确几何：以3D表达特定元素，具体几何数据的3D对象，包含尺寸、容量、连接关系等。4)LOD400——加工制造：即为加工制造图，用以采购、生产及安装；具有精确性特点。5)LOD500——建成竣工：建筑部件实际成品。参考上述规定，再比照我国相关制图规范标准，特将传统设计阶段——方案阶段、初步设计阶段、施工图阶段、施工图深化阶段、运维阶段分别和LOD100、200、300、400、500对应。二、各专业在不同阶段模型精度等级阶段构件设计阶段方案阶段初步阶段施工图阶段施工图深化阶段竣工图编制建筑专业场地100200300300300墙100200300300300散水100200200200200幕墙100200300400400建筑柱100200300300300门窗100200300400400屋顶100200300300300楼板100200300300300天花板100200300300300楼梯（含坡道、台阶）100200300300300垂直电梯100200300400500电扶梯100200300400500家具100200300400400结构专业主体结构板100200300300300梁100200300300300柱100200300300300梁柱节点100200300300300墙100200300300300地基基础工程预埋及吊环100200300300300柱100200300300300桁架100200300300300梁100200300300300柱脚100200300300300电气专业供配电系统母线100200300400400配电箱100200300400400电度表100200300400400变、配电站内设备100200300500500照明系统照明100200300400400开关插座100200300400400路线敷设及防雷接地避雷设施100200300400400桥架、线槽100200300400400平面布线100200300400400火灾报警及联动控制系统探测器100200300400400按钮100200300400400报警电话广播100200300500500火灾报警设备100200300500500弱电桥架线槽桥架100200300400400线槽100200300400400通信网络插座100200300400400弱电机房机房内设备100200300500500其他系统设备广播设备100200300500500监控设备100200300500500安防设备100200300500500给排水专业管道100200300300300阀门100200300400400附件100200300300300仪表100200300400400卫生器具100200300400400设备100200300400500暖通空调专业风系统风管道100200300300300管件100200300300300附件100200300300300末端100200300300300阀门100100300400400机械设备100100300400500水系统水管道100200300300300管件100200300300300附件100200300300300阀门100100300400400设备100100300400500仪表100100300400400三、各专业模型精度等级具体要求LOD构件100200300400500建筑专业场地不表示几何信息（形状、位置和颜色等）几何信息（模型实体尺寸、形状、位置和颜色等）产品信息（概算）墙几何信息（模型实体尺寸、形状、位置和技术信息（材质信息，含粗略面层划分）技术信息（详细面层信息，材质，附节点产品信息（供应商、产品合格证、生产厂维保信息（使用年限、保修年限、维保频颜色）详图）家、生产日期、价格等）率、维保单位等）散水不表示几何信息（形状、位置和颜色等）幕墙几何信息（嵌板+分隔）几何信息（带简单竖挺）几何信息（具体的竖挺截面，有连接构建）技术信息（幕墙与结构连接方式）：产品信息（供应商、产品合格证、生产厂家、生产日期、价格等）维保信息（使用年限、保修年限、维保频率、维保单位等）建筑柱几何信息（模型实体尺寸、形状、位置和颜色）技术信息（带装饰面、材质）技术信息（带装饰面、材质）产品信息（供应商、产品合格证、生产厂家、生产日期、价格等维保信息（使用年限、保修年限、维保频率、维保单位等）门窗几何信息（形状、位置）几何信息（模型实体尺寸、形状、位置和颜色）几何信息（门窗大样图、门窗详图）产品信息（供应商、产品合格证、生产厂家、生产日期、价格等维保信息（使用年限、保修年限、维保频率、维保单位等）屋顶几何信息（悬挑、厚度、坡度）几何信息（檐口、封檐带、排水沟）几何信息（节点详图技术信息、材料...
