ping程序的设计与实现VIP免费

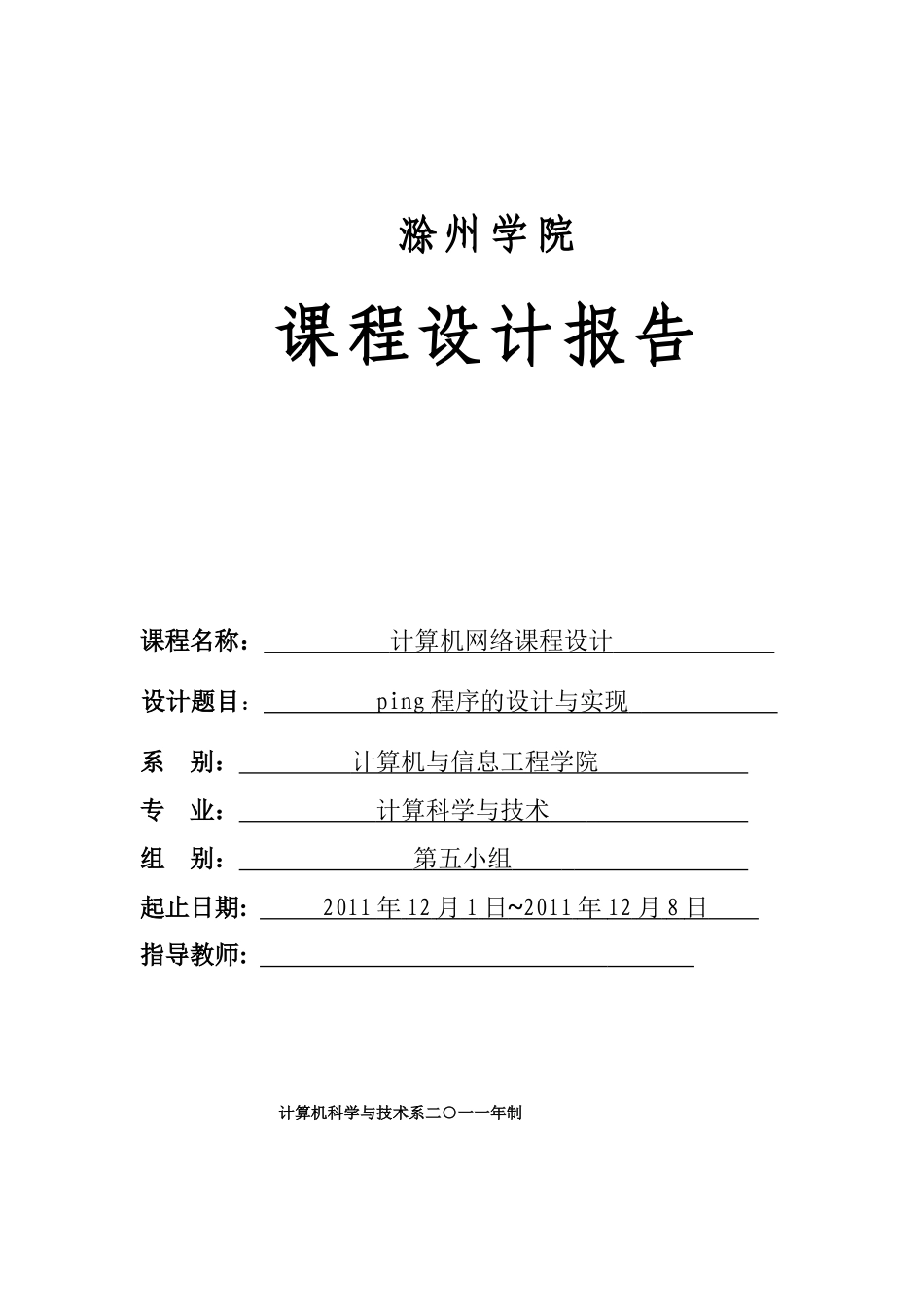

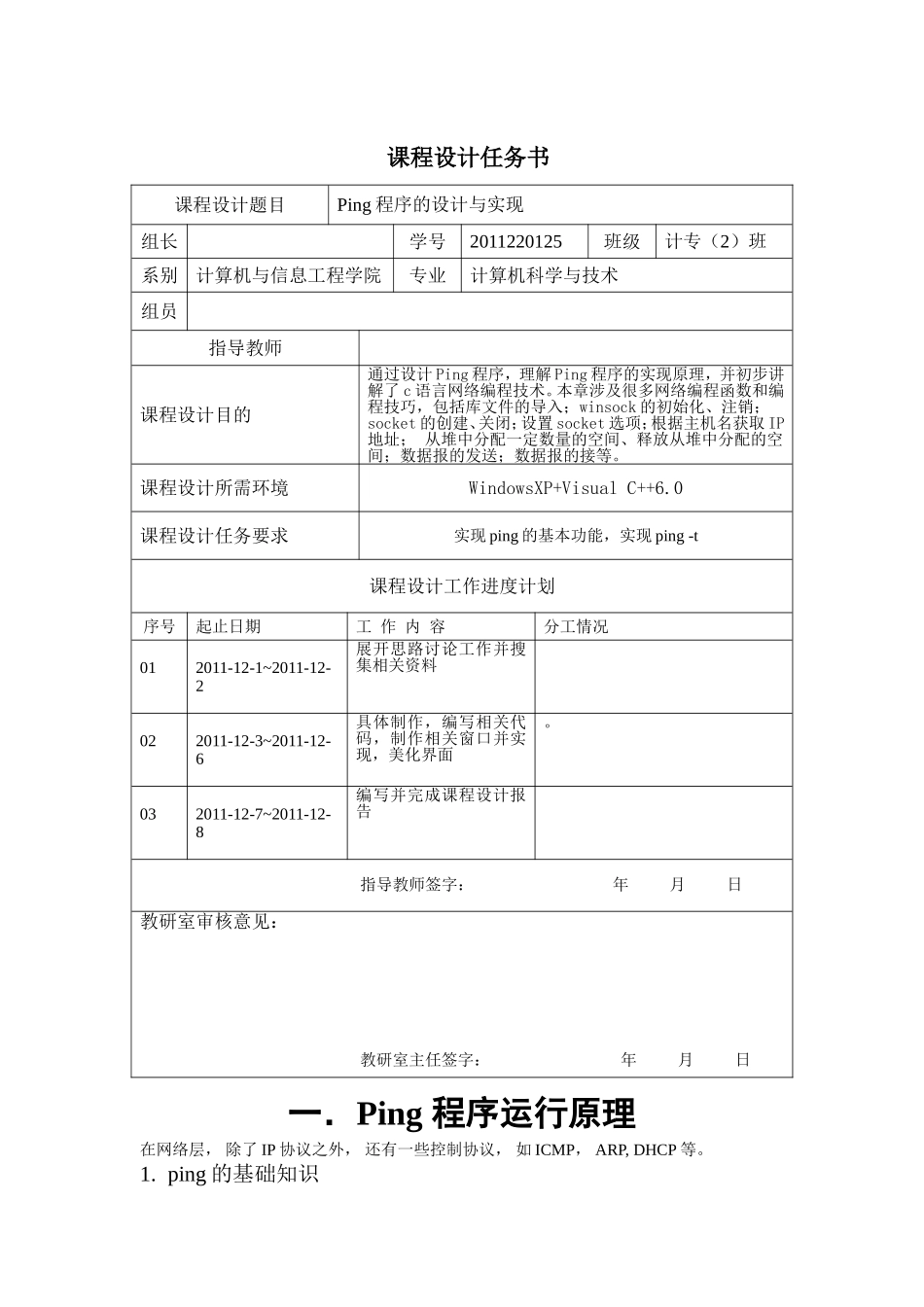

滁州学院课程设计报告课程名称：计算机网络课程设计设计题目：ping程序的设计与实现系别：计算机与信息工程学院专业：计算科学与技术组别：第五小组起止日期:2011年12月1日~2011年12月8日指导教师:计算机科学与技术系二○一一年制课程设计任务书一．Ping程序运行原理在网络层，除了IP协议之外，还有一些控制协议，如ICMP，ARP,DHCP等。1.ping的基础知识课程设计题目Ping程序的设计与实现组长学号2011220125班级计专（2）班系别计算机与信息工程学院专业计算机科学与技术组员指导教师课程设计目的通过设计Ping程序，理解Ping程序的实现原理，并初步讲解了c语言网络编程技术。本章涉及很多网络编程函数和编程技巧，包括库文件的导入；winsock的初始化、注销；socket的创建、关闭；设置socket选项；根据主机名获取IP地址；从堆中分配一定数量的空间、释放从堆中分配的空间；数据报的发送；数据报的接等。课程设计所需环境WindowsXP+VisualC++6.0课程设计任务要求实现ping的基本功能，实现ping-t课程设计工作进度计划序号起止日期工作内容分工情况012011-12-1~2011-12-2展开思路讨论工作并搜集相关资料022011-12-3~2011-12-6具体制作，编写相关代码，制作相关窗口并实现，美化界面。032011-12-7~2011-12-8编写并完成课程设计报告指导教师签字：年月日教研室审核意见：教研室主任签字：年月日原始套接字原始套接字是允许访问底层传输协议的一种套接字类型。使用原始套接字操作IP数据报，可以进行路由跟踪，Ping等。另外，使用原始套接字需要知道许多下层协议结构的知识，所以下面讨论ICMP,IP,UDP,TCP格式。原始套接字有两种类型，第一种类型是在IP头种使用预定义的协议，如ICMP；第二种类型是在IP头种使用自定义的协议。下面使用创建原始套接字的方法。创建套接字的函数是socket()或者WSASocket(),只不过要将套接字类型指定为SOCK_RAW,代码如下：SOCKETsraw=::socket(AF_INET,SOCK_RAW,IPPROTO_ICMP);创建原始套接字时socket函数的第三个参数protocol值将成为IP头中得协议域的值。IPPROTO_ICMP指定要使用ICMP。原始套解释提供管理下层传输的能力。他们可能会被恶意利用，因此，仅Administrator组的成员能够创建SOCK_RAW类型的套接字。任何人在WindowsNT下都可以创建原始套接字，但是没有Administrator权限的人不能用它来做任何事情，因为bind函数将会失败，出错码WSAEACCES..在上面的套接字创建代码种，我们使用ICMP,也可以使用IIGMP,UDP,IP或者原始IP,对应的宏定义分别是IPPROTO_IGMP,IPROTO_UDP,IPPROTO_IP或者IPPROTO_RAW。其中协议标志IPPROTO_UDP,IPPROTO_IP,和IPPROTO_RAW需要启动IP_HDRINCL选项。使用恰当的协议标志创建原始套接字之后，便可以在发送和接受调用种使用此套接字句柄了。无论IP_HDRINCL选项是否设置，在原始套接字上接收到的数据种都会将包含IP头。2.ICMP协议与校验和的计算互联网上得操作由路由器紧紧地监控着。当有异常饭送时候，具体事件通过ICMP报道，如目的不可到达，TTL超时等。这个协议也用来测试互联网。每个ICMP消息都封装在IP封包中，所以使用IP寻址，ICMP消息的格式如下：首8位表示ICMP的类型，通常可以分为请求消息和错误报告消息两类。接下来的八位表示ICMP代码，这个域进一步定义了请求或者是消息的类型。接下来八位表示icmp的校验和。它提供了ICMP头和他的实际数据。3.校验和的计算发送ICMP报文时，必须由程序自己计算校验和，并将它填入ICMP头部的对应域中。校验和的计算方法是：将数据以资为单位累加到一个双字中，如果数据长度为奇数，最后一个字节将被扩展到字，累加的结果是一个双字，最后将这个双字的高16bit和低16bit相加后取反，便得到了校验和。u_shortchecksum(u_short*buffer,intlen){registerintnleft=len;registeru_short*w=buffer;registeru_shortanswer;registerintsum=0;//使用32位累加器,进行16位的反馈计算while(nleft>1){sum+=*w++;nleft-=2;}//补全奇数位if(nleft==1){u_shortu=0;*(u_char*)(&u)=*(u_char*)w;sum+=u;}//将反馈的16位从高位移到低位sum=(sum>>16)+(sum&0xffff);sum+=(sum>>16);answer=~sum;return(answer);}3.Pi...
