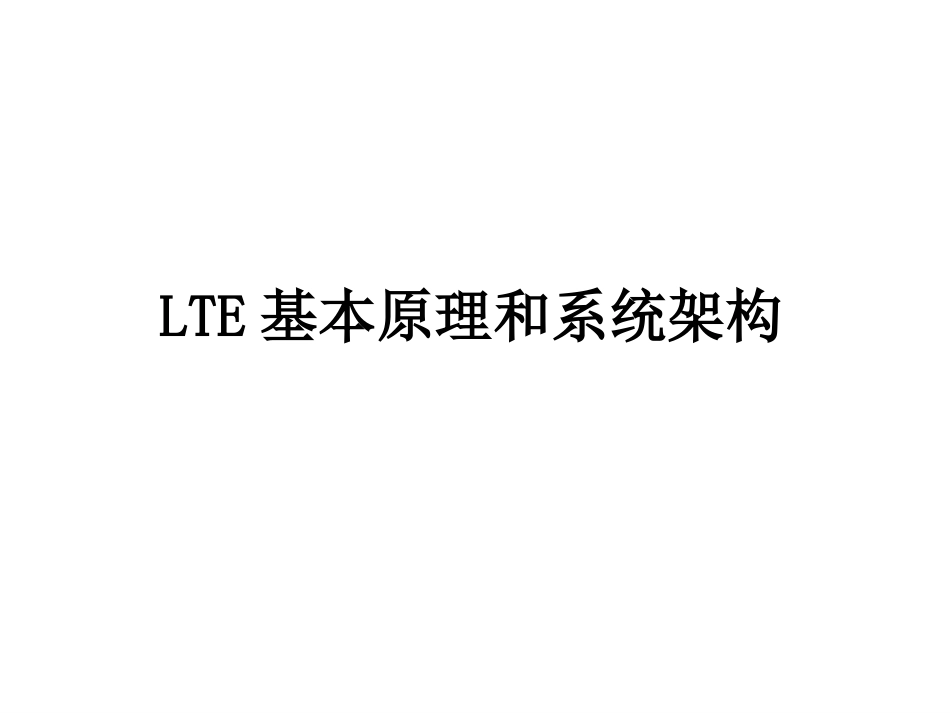

LTE基本原理和系统架构VIP免费

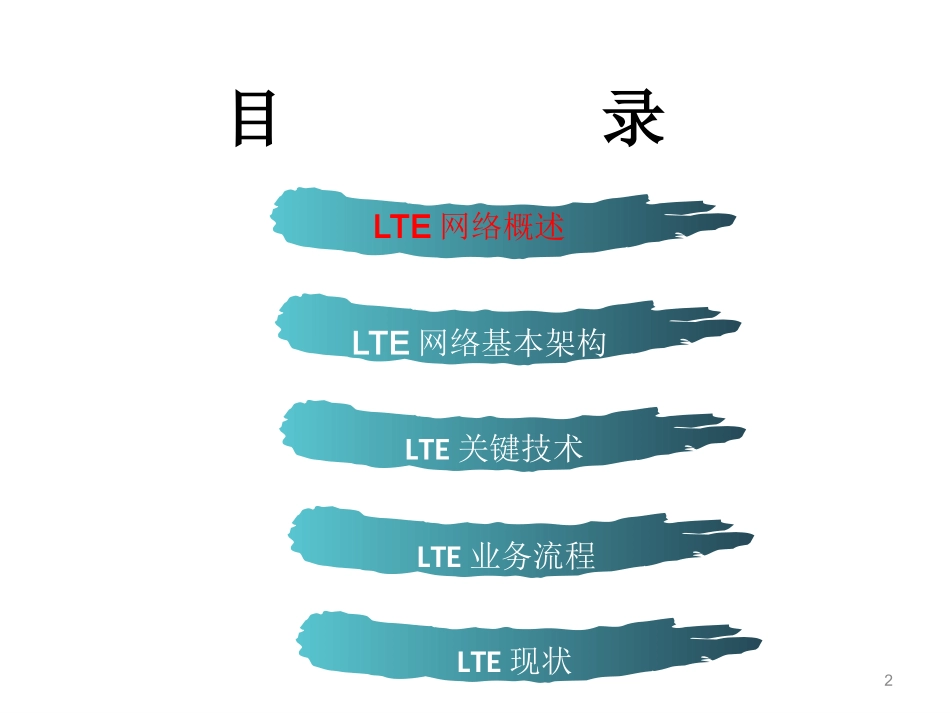

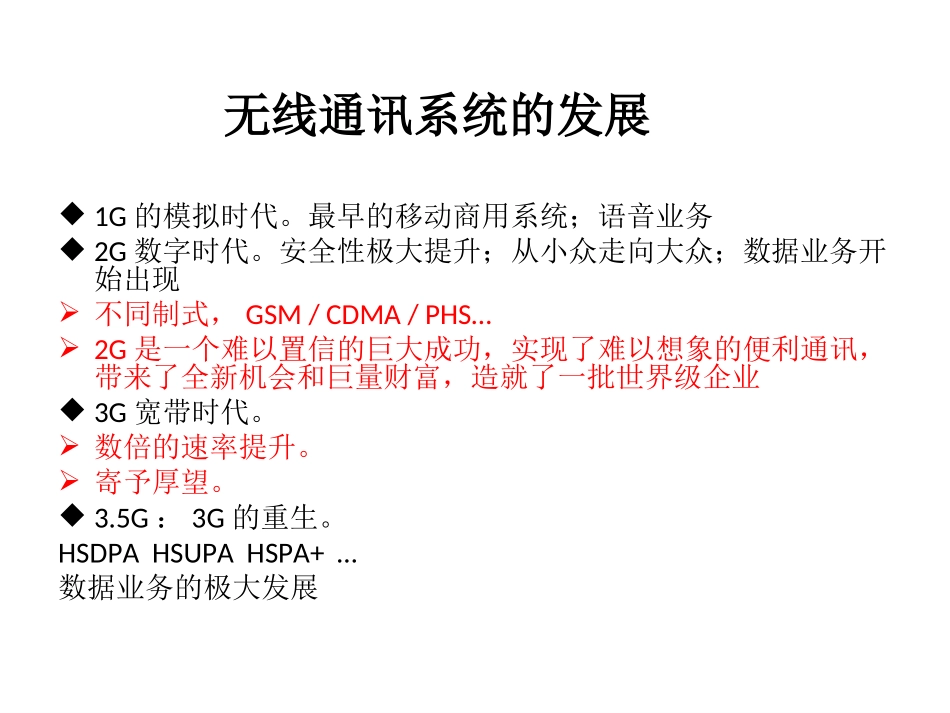

LTE基本原理和系统架构目录2LTE业务流程LTE关键技术LTE网络概述LTE网络基本架构LTE现状无线通讯系统的发展1G的模拟时代。最早的移动商用系统；语音业务2G数字时代。安全性极大提升；从小众走向大众；数据业务开始出现不同制式，GSM/CDMA/PHS…2G是一个难以置信的巨大成功，实现了难以想象的便利通讯，带来了全新机会和巨量财富，造就了一批世界级企业3G宽带时代。数倍的速率提升。寄予厚望。3.5G：3G的重生。HSDPAHSUPAHSPA+…数据业务的极大发展无线通讯系统的发展趋势4移动网络架构的演进5传统网络中数据如何在用户间传递？传统网络中的数据传递网络或子网络的目的：把数据从一个点传递到另一个点“点”不一定是最终用户；网络具有迭代性；从另一个角度看，整个网络可以划分为接入网和核心网接入网–负责所谓的“最后一公里”，连接核心网和最终用户；核心网–骨干网；LTE的引入—被称为3.9G最初LTE/SAE(SystemArchitectureEvolution系统架构演进)是3GPP体系为应对Wimax（全球微波互联接入，可以理解为Wi-Fi的广覆盖版）压力，保证3GPP体系的竞争力而推出随着WIMAX的衰落、高通停止UMB，LTE成为下一代无线网的第一选择TD-SCDMAHSPA(HSPA+)LTEWCDMAHSPAHSPA+LTECDMA1xRTTDORA(DORB)LTE8LTE的引入为了能和可以支持20MHz的WiMAX技术抗衡，LTE带宽也必须从5MHz扩展到20MHz，为此3GPP不得不放弃长期采用的CDMA技术（CDMA技术在5MHz以上大带宽时复杂度过高），而采用了新的核心复用技术，即OFDM，这和WiMAX采用了相同的方式。此外还有一个原因就是，高通在CDMA上收取的专利费过高。同时为了在RAN侧降低用户面的时延，LTE取消了一个重要的网元——无线网络控制器RNC。此外，在整体系统架构方面，核心网侧也在同步演进，推出了崭新的演进型分组系统（EPS，EvolvedPacketSystem）。这称之为系统框架演进（SAE，SystemArchitectureEvolution）。无线网和核心网都有这样大的动作，这使得LTE不可避免地丧失了大部分与3G系统的后向兼容性。9LTE要解决什么问题，达到什么目标速率提升：下行100M/上行50M目标的提出时延降低：U-plane单向5msC-plane：从idle接入100ms，从睡眠态接入50ms更高的频谱效率更灵活的带宽部署…10LTE网络特征11降低传输时延用户面时延小于5ms控制面时延小于100ms1.4MHz~20MHz可变带宽对0～15km/h的低速环境优化对15～120km/h保持高性能对120～350甚至500km/h保持连接上行峰值速率50Mbps下行峰值速率100Mbps提高小区边缘用户的数据传输速率传输时延建网成本带宽需求移动性支持数据速率LTE-TDD与FDD差异性（1）TD-LTE是时分多址的LTE，FDD-LTE是频分多址的LTE。简单的说，时分就是不同的用户占用不同的时间，而频分是不同的用户占用不同的频率。LTE是3GPP标准化组织给他的下一代无线通信标准取的名字。这个标准分为TDD和FDD（2）目前全球来看，绝大部分国家的运营商都采用FDD-LTE的模式。只有中国的CMCC和日本SoftBankMobile宣布采用TD-LTE。印度的部分运营商可能会采用TDD模式（3）TDD和FDD各有千秋，并不能说TDD就比FDD的好，但相对FDD来说，TDD具有如下一点最大的优势：灵活的带宽配比，频谱利用率较高（尤其是非对称业务）（4）CMCC已确定采用TD-LTE模式，已开始布局。目前正处于外场测试，预商用阶段。ChinaUnicom和Telecom目前没有布局LTE的计划，可能采用各自现有技术的升级的方式来布局抗衡CMCC12目录13LTE业务流程LTE关键技术LTE网络概述LTE网络基本架构LTE现状LTE网络基本架构与3G网络相比，LTE的网络结构更为简化，其主要特点为：业务平面与控制平面完全分离化核心网趋同化,交换功能路由化网络扁平化,全IP化不在需要RNC,大部分功能转移到基站实现以数据业务为主14LTE网络基本架构—EPS网元及接口15LTE网络基本架构MME功能NAS信令以及安全性功能3GPP接入网络移动性导致的CN节点间信令空闲模式下UE跟踪和可达性漫游鉴权承载管理功能（包括专用承载的建立）ServingGW支持UE的移动性切换用户面数据的功能E-UTRAN空闲模式下行分组数据缓存和寻呼支持LTE网络基本架...
