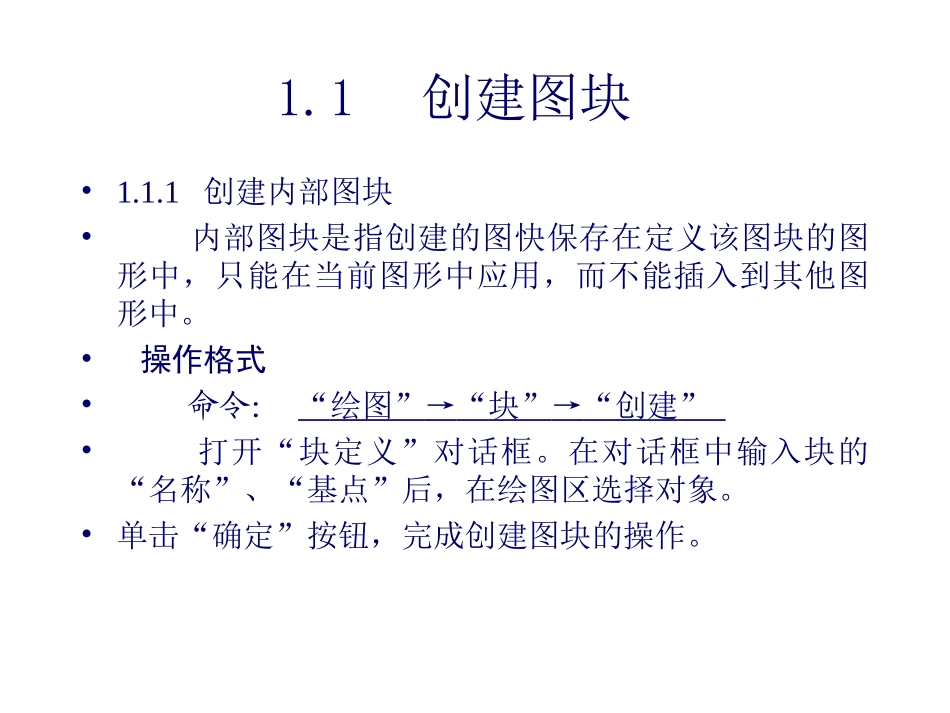

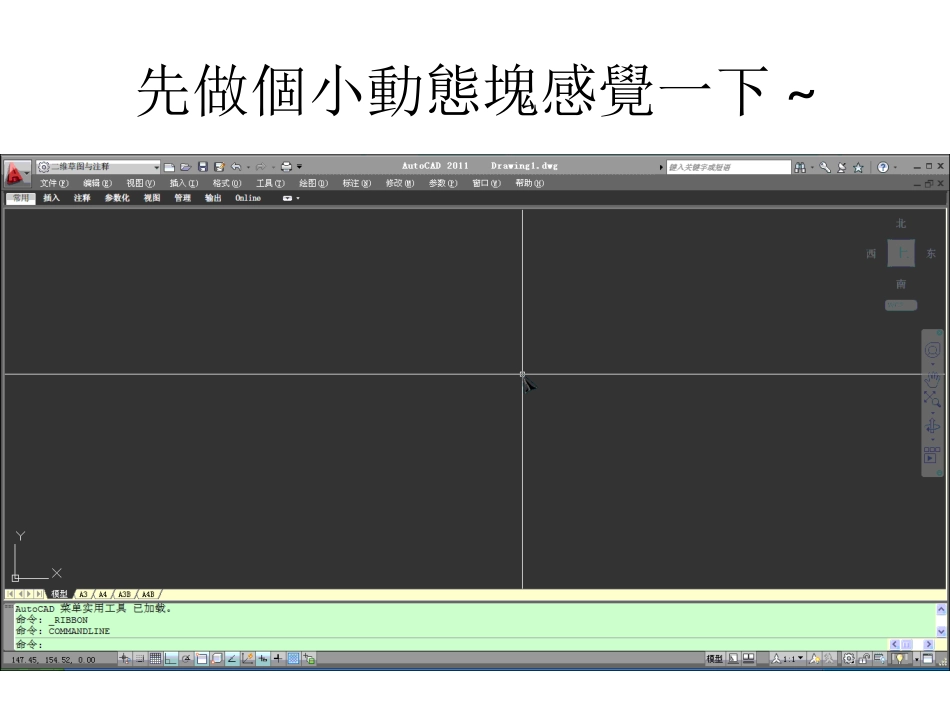

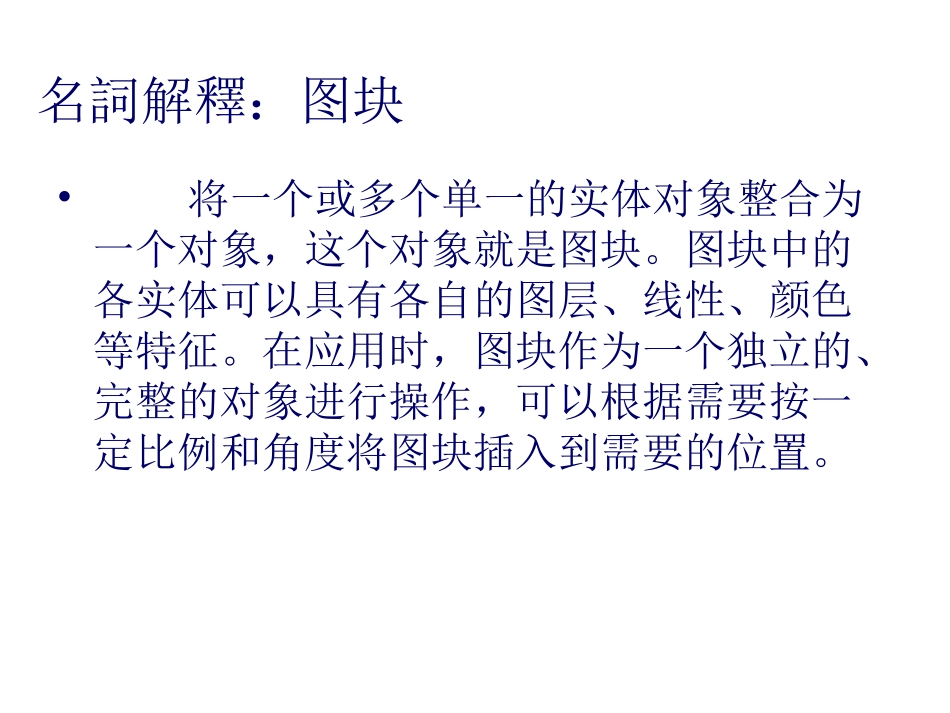

先做個小動態塊感覺一下~名詞解釋:图块•将一个或多个单一的实体对象整合为一个对象,这个对象就是图块。图块中的各实体可以具有各自的图层、线性、颜色等特征。在应用时,图块作为一个独立的、完整的对象进行操作,可以根据需要按一定比例和角度将图块插入到需要的位置。1.1创建图块•1.1.1创建内部图块•内部图块是指创建的图快保存在定义该图块的图形中,只能在当前图形中应用,而不能插入到其他图形中。•操作格式•命令:“绘图”→“块”→“创建”•打开“块定义”对话框。在对话框中输入块的“名称”、“基点”后,在绘图区选择对象。•单击“确定”按钮,完成创建图块的操作。“块定义”对话框1.1.2创建外部图块外部图块与内部图块的区别是,创建的图块作为独立文件保存,可以插入到任何图形中去,并可以对图块进行打开和编辑。操作格式命令:WBLOCK打开“写块”对话框。在对话框中确定图块定义范围和输入块“基点”后,在绘图区选择对象。•单击“确定”按钮,完成创建图块的操作。“写块”对话框1.2插入图块操作格式•命令:“插入”→“块”•打开“插入”对话框。在对话框中的选择块的“名称”、输入块的“插入点”、“缩放比例”、“旋转角度”。•单击“确定”按钮,完成创建图块的操作。“插入”对话框动态块第一节动态块的使用第二节动态块的创建思考题第一节动态块的使用在图形绘制中使用块时,常常遇到图块的某个外观有些区别,而大部分结构形状相同。在2006版本中,新增的功能强大的动态图块功能。它可以把大量具有相同特性的块,合并成一个块,在这个块中增加了长度、角度、查询等等不同的特性。在插入块时仅仅需要调整块的一些参数就可以得到一个新的块,而不必搜索另一个块或重定义的块。在使用动态块时,具有灵活性和智能性。例如,如果在图形中插入一个门块参照,编辑图形时可能需要更改门的大小。如果该块是动态的,并且定义为可调整大小,那么只需拖动自定义夹点或在“特性”选项板中指定不同的大小就可以修改门的大小,如图17-1a;根据需要还可以改变门的打开角度,如图17-1b所示;另外,还可以为该门块设置对齐夹点,使用对齐夹点可以方便地将门块与图形中的其他几何图形对齐,如图17-1c。第一节动态块的使用图17-1动态块插入a)改变大小b)改变角度c)对齐夹点动态块可以具有自定义夹点和自定义特性。根据块的定义方式,可以通过这些自定义夹点和自定义特性来操作块。第一节动态块的使用动态块中不同类型的自定义夹点,见表17-1所示。夹点类型图例夹点在图形中的操作方式标准平面内的任意方向线性按规定方向或沿某一条轴往返移动旋转围绕某一条轴旋转翻转单击以翻转动态块参照对齐平面内的任意方向;如果在某个对象上移动,则使块参照与该对象对齐查寻单击以显示项目列表某些动态块被定义为只能将块中的几何图形编辑为在块定义中指定的特定大小。使用夹点编辑块参照时,标记将显示在该块参照的有效值位置。如果将块特性值改为不同于块定义中的值,那么参数将会调整为最接近的有效值。例如,块的长度被定义为2、4、6。如果试图将距离值改为10,将会导致其值变为6,因为这是最接近的有效值。表17-1动态块中不同类型的自定义夹点返回第二节动态块的创建可以使用块编辑器创建动态块。块编辑器是一个专门的编写区域,用于添加能够使块成为动态块的元素。可以从头创建块,也可以向现有的块定义中添加动态行为。向块中添加参数和动作可以使其成为动态块。一、创建动态块步骤一般经过以下几个步骤创建动态块。1.在创建动态块之前规划动态块的内容在创建动态块之前,应当了解其外观以及在图形中的使用方式。2.绘制几何图形可以在绘图区域或块编辑器中绘制动态块中的几何图形。也可以使用图形中的现有几何图形或现有的块定义。3.了解块元素如何共同作用在向块定义中添加参数和动作之前,应了解它们相互之间以及它们与块中的几何图形的相关性。在向块定义添加动作时,需要将动作与参数以及几何图形的选择集相关联。4.添加参数按照命令行上的提示向动态块定义中添加适当的参数。使用块编写选项板的“参数集”选项卡可以同时添加参数和关联动作。第二节动态块的...
