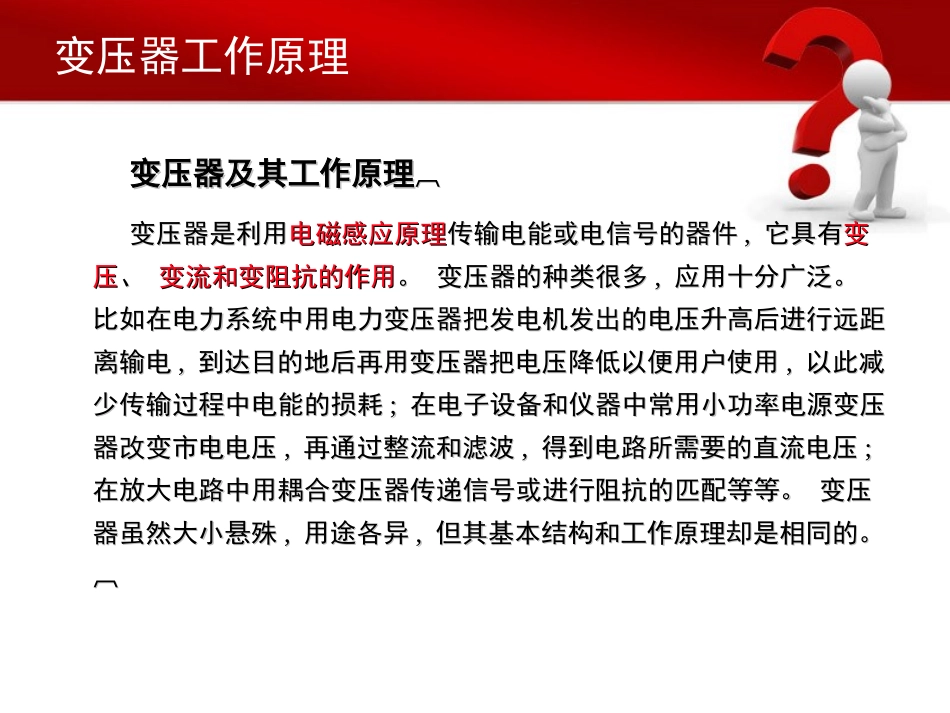

变压器工作原理变压器工作原理变压器及其工作原理变压器及其工作原理变压器是利用变压器是利用电磁感应原理电磁感应原理传输电能或电信号的器件传输电能或电信号的器件,,它具有它具有变变压压、、变流和变阻抗的作用变流和变阻抗的作用。变压器的种类很多。变压器的种类很多,,应用十分广泛。应用十分广泛。比如在电力系统中用电力变压器把发电机发出的电压升高后进行远距比如在电力系统中用电力变压器把发电机发出的电压升高后进行远距离输电离输电,,到达目的地后再用变压器把电压降低以便用户使用到达目的地后再用变压器把电压降低以便用户使用,,以此减以此减少传输过程中电能的损耗少传输过程中电能的损耗;;在电子设备和仪器中常用小功率电源变压在电子设备和仪器中常用小功率电源变压器改变市电电压器改变市电电压,,再通过整流和滤波再通过整流和滤波,,得到电路所需要的直流电压得到电路所需要的直流电压;;在放大电路中用耦合变压器传递信号或进行阻抗的匹配等等。变压在放大电路中用耦合变压器传递信号或进行阻抗的匹配等等。变压器虽然大小悬殊器虽然大小悬殊,,用途各异用途各异,,但其基本结构和工作原理却是相同的。但其基本结构和工作原理却是相同的。变压器工作原理•变压器的分类：•按用途分类：升压变压器、降压变压器；•按相数分类：单相变压器和三相变压器；•按线圈数分类：双线圈变压器、三线圈变压器和自耦变压器；•按铁心结构分类：心式变压器和壳式变压器；•按调压方式分类：无载调压变压器、有载调压变压器；•按冷却介质和冷却方式分类：油浸式变压器和干式变压器等；•按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。变压器工作原理•变压器的工作原理：•变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能•变压器的主要部件是一个铁心和套在铁心上的两个绕组。下图是我们常见的两种变压器：变压器工作原理干式变压器油浸式变压器变压器工作原理•变压器的构造：变压器主要由：铁芯、绕组、油箱、附件等组成。•变压器的主体构造：1、铁芯2、绕组变压器工作原理•铁芯•铁心的作用是变压器的主磁路•铁心的材料0.35～0.5mm厚的硅钢片•铁心形式电力变压器主要采用心式结构变压器工作原理变压器工作原理•铁芯是变压器的磁路部分，由铁芯柱（柱上套装绕组）、铁轭（连接铁芯以形成闭合磁路）组成，为了减小涡流和磁滞损耗，提高磁路的导磁性，铁芯采0.35mm~0.5mm厚的硅钢片涂绝缘漆后交错叠成。•小型变压器铁芯截面为矩形或方形，大型变压器铁芯截面为阶梯形，这是为了充分利用空间。•铁芯变压器工作原理三相三芯柱变压器的铁心和绕组单相芯式变压器的铁心和绕组变压器工作原理•绕组：•绕组是变压器的电路部分•铜或铝导线包绕绝缘纸以后绕制而成。•绕组是变压器的电路部分，采用铜线或铝线绕制而成，原、副绕组同心套在铁芯柱上。•为便于绝缘，一般低压绕组在里，高压绕组在外，但大容量的低压大电流变压器，考虑到引出线工艺困难，往往把低压绕组套在高压绕组的外面。变压器工作原理•变压器的附件：•1-1-铭牌；铭牌；2-2-信号式信号式温度计；温度计；•3-3-吸湿器；吸湿器；4-4-油标；油标；•5-5-储油柜；储油柜；6-6-安全气道安全气道•7-7-气体继电器；气体继电器；8-8-高压套管；高压套管；•9-9-低压套管；低压套管；10-10-分接开关；分接开关；•11-11-油箱；油箱；12-12-放油阀门；放油阀门；•13-13-器身；器身；14-14-接地板；接地板；•15-15-小车小车变压器工作原理变压器工作原理•油箱是装器身和变压器油的，为了便于散热，有的箱壁上焊有散热管。•变压器油的作用是绝缘和冷却。变压器工作原理•变压器的铭牌参数：•每台变压器都有一铭牌，上面标注着型号、额定值及其它数据，便于用户了解变压器的运行性能。电力变压器产品型号SL7－315/10产品编号额定容量315kV·A使用条件户外式额定电压10000/400V冷却条件ONAN额定电流18.2/454.7A短路电压4%额定频率50Hz器身吊重765kg相数三相油重380kg联接组别Yyno总重1525kg制造厂生产日期图1－4电力变压器铭牌示意图变压器工作原理•与电源...
