CFX培训教材04后处理VIP免费

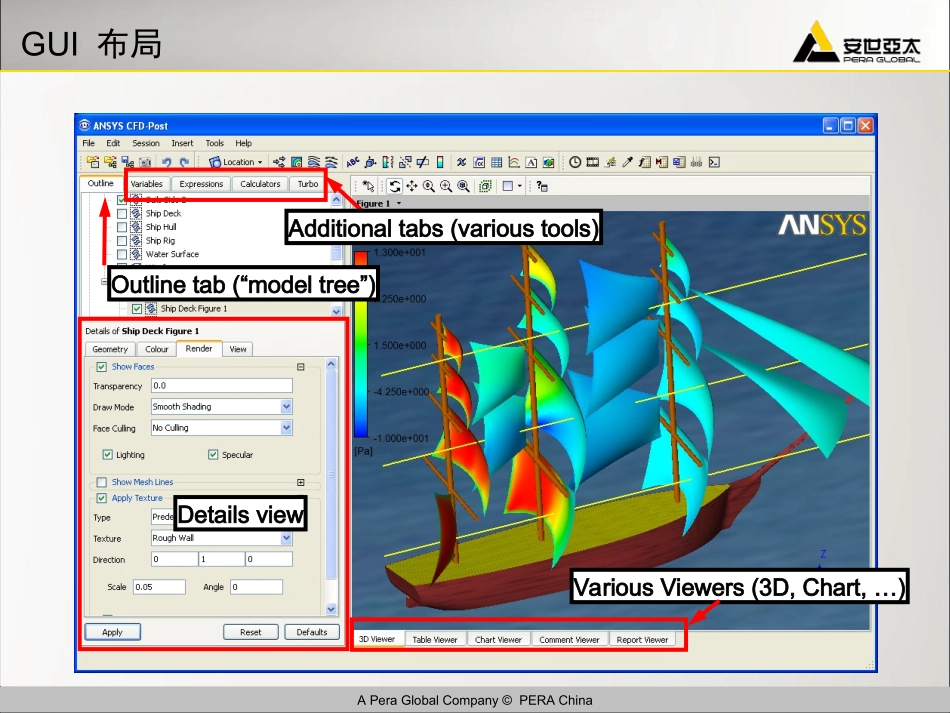

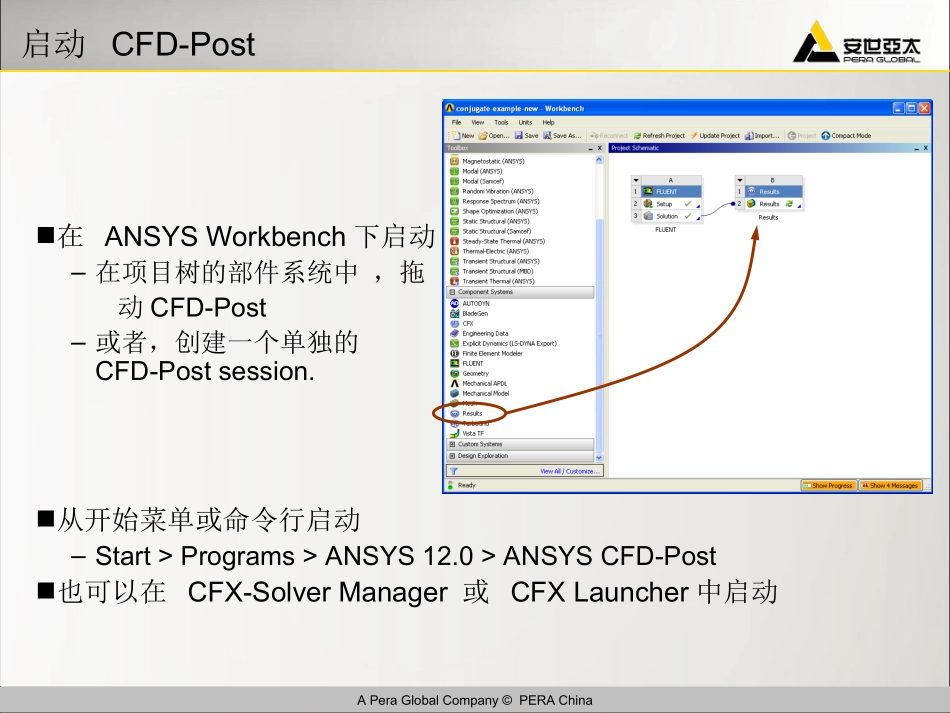

APeraGlobalCompany©PERAChinaANSYSCFX培训教材第四节：后处理安世亚太科技（北京）有限公司APeraGlobalCompany©PERAChina启动CFD-Post在ANSYSWorkbench下启动–在项目树的部件系统中，拖动CFD-Post–或者，创建一个单独的CFD-Postsession.从开始菜单或命令行启动–Start>Programs>ANSYS12.0>ANSYSCFD-Post也可以在CFX-SolverManager或CFXLauncher中启动APeraGlobalCompany©PERAChinaGUI布局Outlinetab(“modeltree”)DetailsviewAdditionaltabs(varioustools)VariousViewers(3D,Chart,…)APeraGlobalCompany©PERAChina1.确定位置。数据会在这个位置抽取出来，各种图形也在这个位置产生2.如需要，创建变量/表达式3.i)在位置上生成定量的数据ii)在位置上生成定性的数据4.生成报告CFD-Post一般流程APeraGlobalCompany©PERAChina创建位置在Insert菜单或工具栏中创建位置创建好的位置显示在Outline树中控制显示的按钮双击位置对象可以编辑右键点击对象可以复制或删除APeraGlobalCompany©PERAChina创建位置域，子域，边界和网格区域都是位置–边界和网格区域可以编辑、用变量着色–网格区域从网格中提供所有内部或外部的二维/三维区域用户创建的位置都罗列在UserLocationsandPlots菜单下报告中含有的项目列表APeraGlobalCompany©PERAChina面(Planes)–XYPlane,PointandNormal,etc.–在求解域里，可以创建圆或矩形点(Point)–XYZ:坐标系创建.通过鼠标拾取–节点数(NodeNumber):一些求解器错误产生的节点数信息–最大/最小变量:标明最大/最小变量出现的地方点云(PointCloud)–创建多个点位置类型APeraGlobalCompany©PERAChina位置类型Lines–两点之间的直线–经常用于XY图表制作Polylines–也常用语图表制作–从文件中读入点–采用边界相交线–从contourplot抽取的线APeraGlobalCompany©PERAChina位置类型体(Volumes)–以Surface构建•以选择的所有面构建而成•用于网格检查–等值体(Isovolume)•基于变量APeraGlobalCompany©PERAChina位置类型等值面–某指定变量的面IsoClip–IsoClip采用复制已有的location，并一个或多个标准进行约束•例如，对出口边界条件将速度值界定在>=10[m/s]和<=20[m/s]之间–可以约束任何变量,包括几何变量IsosurfaceofpressurebehindaflapvalveAPeraGlobalCompany©PERAChina涡核心区(VortexCoreRegion)–自动甄别涡核心区旋转面(SurfaceofRevolution)–柱面(Cylinder),锥面(Cone),盘面(Disc)和球面(Sphere)–通常是旋转线形成面•任何线(已存在的线,多义线,流线,粒子轨迹)绕某轴旋转位置类型APeraGlobalCompany©PERAChina位置类型UserSurface–多种面创建选项–FromFile:从text文件中读点数据;通常从其它case输出这些文件–FromContour:抽取一定的contour值–TransformedSurface:旋转,平移或缩放–OffsetFromSurface:面偏移(垂直方向或平移)UserSurface:FromContourMethodAPeraGlobalCompany©PERAChina•对所有Location都有类似的Colour,Render和View的设置•Colour–选择变量–设置变量范围(Global,Local,UserSpecified)–选取色彩显示方式(ColourMap)•Render–DrawFaces:显示固面–DrawLines:显示网格边或网格交线–透明处理,光源设置,纹理设置…•View–旋转,平移,镜像,缩放–选取不同的转换方式颜色、渲染和视图APeraGlobalCompany©PERAChina其他图形对象在工具栏中选择insertVectors,Contour和StreamlinesVectorPlot–能plot任何变量;通常对速度进行plot–可以投影矢量，切线方向或垂直方向Streamlines–从给定的location开始,给出流线方向forwards和/或backwards–面流线(surfaceStreamline)选项可以看出面上的流动速度VectorContourStreamlineParticleTrackAPeraGlobalCompany©PERAChina其他图形对象Text:在viewer中加入自己的labels–可自动显示和改变timestep/values,expressions,filenames及datesCoordFrameLegend–为plot创建LegendInstanceTransform–对plot进行旋转或平移操作TextCoordLegendInstanceClipColourFrameTransformPlaneMapAPeraGlobalCompany©PERAChina其他...
