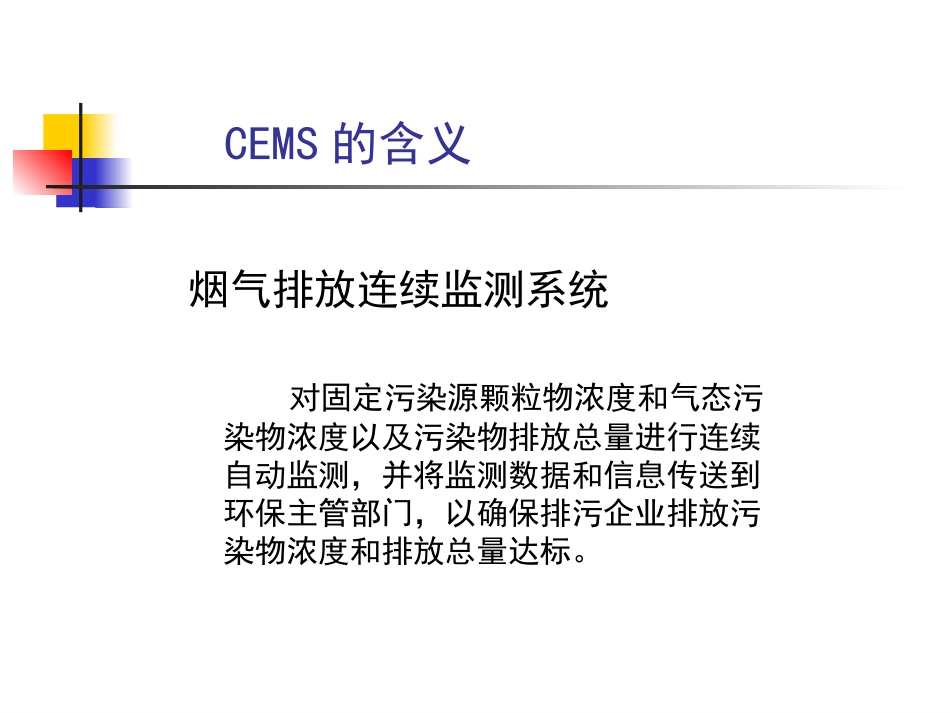

CEMS运营维护和质量保证中国环境监测总站王强CEMS的含义烟气排放连续监测系统对固定污染源颗粒物浓度和气态污染物浓度以及污染物排放总量进行连续自动监测，并将监测数据和信息传送到环保主管部门，以确保排污企业排放污染物浓度和排放总量达标。CEMS的组成和监测分析原理固定污染源CEMS组成：颗粒物排放连续自动监测单元气态污染物（通常包括SO2和NOX）排放连续自动监测单元烟气参数（包括烟气流速、温度、压力、含氧量、湿度）连续自动监测单元数据采集、处理、分析、记录和传输单元组成。图1固定污染源烟气CEMS示意图颗粒物CEMS颗粒物测量仪校零、校标烟气温度变送器烟气压力变送器烟气流量变送器烟气湿度变送器含氧量变送器二氧化碳变送器温度测量仪压力测量仪流量测量仪湿度测量仪氧测量仪二氧化碳测量仪烟气参数测量子系统或烟气预处理装置气体污染物采样器气体控制器气态污染物分析仪气态污染物CEMS或气态污染物采样器零气、标准气体气态污染物分析仪稀释气体气态污染物分析仪零气、标准气体或校准装置大气压力测量仪大气压力变送器数据采集与控制系统可输入含湿量可输入大气压完全抽取法稀释抽取法直接测量法数据采集及处理系统数据处理与远程通讯系统打印显示固定源监控系统零气、标准气体CEMS的组成和监测分析原理CEMS的基本技术分类分类二氧化硫氮氧化物颗粒物流速含氧量湿度直接抽取式冷干非分散红外非分散紫外DOASGFC电化学非分散红外非分散紫外DOASGFC电化学β射线法氧化锆电化学顺磁氧干湿氧热湿DOAS傅立叶红外DOAS傅立叶红外稀释抽取式紫外荧光化学发光直接测量式DOAS非分散紫外DOAS非分散紫外浊度法散射法光闪烁S型皮托管热丝法超声波法氧化锆电容法CEMS的组成和监测分析原理（1）颗粒物排放连续自动监测单元国内目前主要仪器的分析方法：浊度法、光散射法其他方法（β射线吸收、光闪烁）CEMS的组成和监测分析原理浊度法（透射法、对穿法）利用光衰减技术测量当光穿过含有颗粒物的气流时光强度的损失；单光程/双光程校准：插入反光板和跨度板（滤光片）光源（红光，寿命40000h）浊度法烟尘仪光路结构CEMS的组成和监测分析原理光散射法利用光散射的概念当光照射在颗粒物、气溶胶时，会发生散射，散射改变了光的方向，使光强减少；前散射/后散射/边散射（粒径/波长）校准：散射光挡板，标准散射板，滤光片光散射法烟尘仪原理CEMS的组成和监测分析原理光闪烁法浊度法的概念（较低浓度）入射光的强度高频波动，提高测试灵敏度；β射线吸收法（采样前、后的吸收量，环境空气中颗粒物检测）摩擦感应起电法（颗粒物摩擦感应，产生静电）CEMS的组成和监测分析原理说明：基于上述分析测试原理，目前国内安装的颗粒物CEMS绝大部分测量给出的1次信号（初始信号）是光电转换信号（透光率、1-5V电压值或0-20mA电流值转换而来），能反映出颗粒物浓度变化，但是不能直接给出烟气中颗粒物的质量浓度值的；另外，由于颗粒物CEMS基本上是直接安装在烟道或烟囱上的，因此其实测浓度（实际工况下浓度）值是湿基浓度。CEMS的组成和监测分析原理（2）气态污染物排放连续自动监测单元采样方法：完全抽取、稀释抽取、直接测量分析方法：吸收光谱技术：非分散红外（NDIR）、非分散紫外（NDUV）、紫外差分吸收（DOAS）、气体过滤相关（GFC）等激发发光技术：紫外荧光、化学发光等CEMS的组成和监测分析原理气态污染物排放连续自动监测单元的组成结构抽取系统（采样探头、采样伴热管、过滤器、除湿系统、采样泵）测试气体分析仪辅助系统（尾气排放系统、冷凝排水系统）CEMS的组成和监测分析原理采样探头安装过滤器（不绣钢或多孔陶瓷材料）加热反吹装置（工厂压缩空气）伴热管线（加热温度应高于烟气介质中的冷凝温度）恒功率自控温除湿系统（冷却温度）电子制冷、机械制冷、渗透膜采样泵（抽气能力）隔膜泵射流泵CEMS的组成和监测分析原理采样方式分类（抽取系统）：直接抽取法前处理方式/后处理方式/不处理方式稀释抽取法内稀释方式/外稀释方式直接测量法CEMS的组成和监测分析原理气态污染物取样方式分类取样方式分类关键部件稀释抽取式烟道内稀释稀释探头、零气系统烟道外稀释稀释探头、零...
