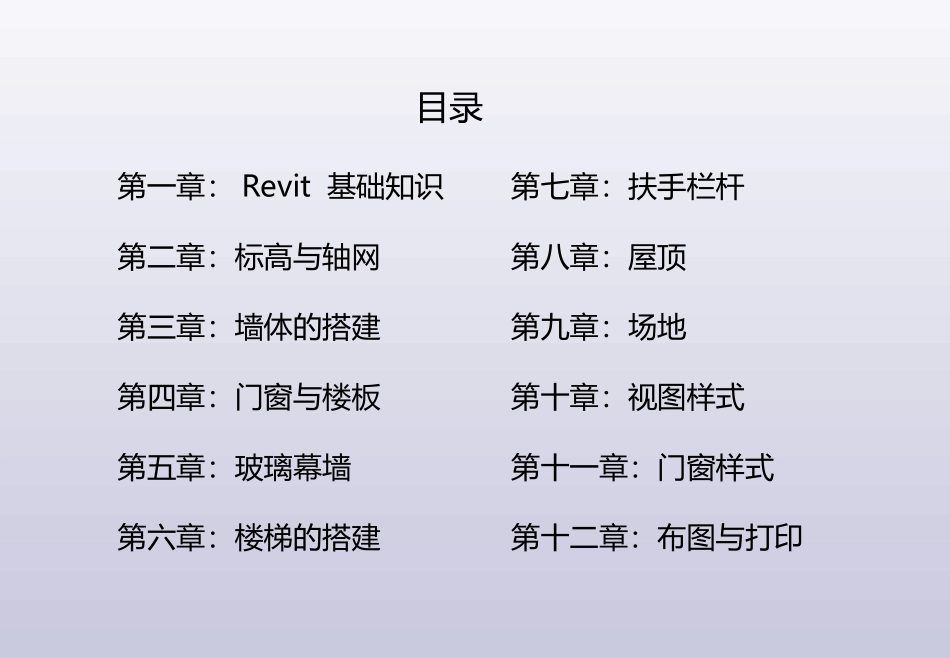

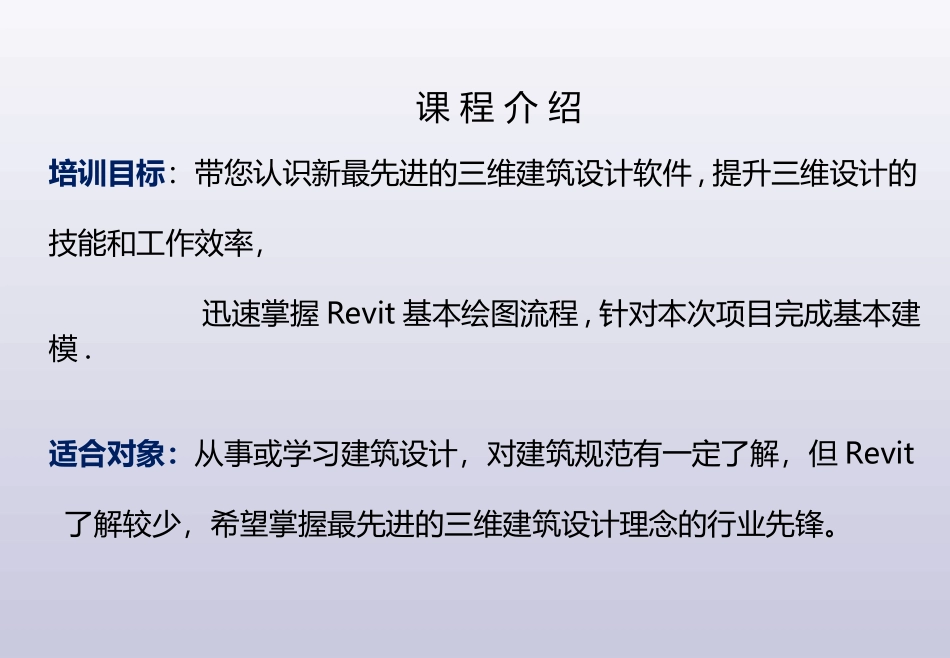

RevitArchitecture培训主讲人：xingyu培训目标：带您认识新最先进的三维建筑设计软件,提升三维设计的技能和工作效率，迅速掌握Revit基本绘图流程,针对本次项目完成基本建模.适合对象：从事或学习建筑设计，对建筑规范有一定了解，但Revit了解较少，希望掌握最先进的三维建筑设计理念的行业先锋。课程介绍第一章：Revit基础知识第二章：标高与轴网第三章：墙体的搭建第四章：门窗与楼板第五章：玻璃幕墙第六章：楼梯的搭建目录第七章：扶手栏杆第八章：屋顶第九章：场地第十章：视图样式第十一章：门窗样式第十二章：布图与打印第一章：Revit基础知识第一章：Revit基础知识本章要点：–RevitArchitecture功能及优势整体介绍–RevitArchitecture界面各部分名称、功能介绍–设置中国样板–新建保存项目学习目标：结束本章的学习后，学员需要：对RevitArchitecture功能及优势有整体了解；对操作界面各部分有大概认识，记住常用工具的功能和名称，以便熟练运用及与人交流；了解和掌握中国样板设置流程以及新建、保存项目的方法等绘图准备工作。第一章：Revit基础知识1.1Revit功能及优点Revit特有优势：1、平立剖面图纸与模型同步创建平面创建的同时自动生成平立剖面图纸。快速生成剖切透视图，平面，立面图，平面颜色填充等；第一章：Revit基础知识2、构件之间的关联性平、立、剖面明细表双向关联，一处修改，处处更新。自动避免低级错误；3、自动统计:门窗表、建筑面积、容积率等经济指标；第一章：Revit基础知识4、与AutoCAD无缝链接，二维三维完美过度；5、轻松布图，随意修改；6、自动生成各立面、各角度剖面视图，精确迅速；第一章：Revit基础知识8、参数化设计的特点:类型参数，实例参数，共享参数等对构件的尺寸，材质，可见性，项目信息等属性的控制。9、集成优异渲染、漫游功能，让您全方位展示您的设计；7、体量功能让您的初步设计随心所欲,异型墙体、幕墙轻松创建；第一章：Revit基础知识提示：请不要随意删除立面符号，否则正立面视图也将被删除。1.2RevitArchitecture的界面功能介绍第一章：Revit基础知识1.2.1快速访问工具栏单击快速访问工具栏后的向下箭头将弹出下列工具，若要向快速访问工具栏中添加功能区的按钮，请在功能区中单击鼠标右键，然后单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默认命令的右侧。1.2.2功能区选项卡创建或打开文件时，功能区会显示。它提供创建项目或族所需的全部工具。单击上半部分将直接激活墙命令，默认选择上次使用的墙族提示：下拉按钮：如下图中“墙”包含一个下拉箭头，用以显示附加的相关工具分割按钮：如果看到按钮上有一条线将按钮分割为2个区域，单击上部（或左侧）可以访问通常最常用的工具。单击另一侧可显示相关工具的列表。单击下半部分下拉箭头将显示墙及相关族列表第一章：Revit基础知识1.2.3上下文功能区选项卡激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡上下文选项卡第一章：Revit基础知识•比例•详细程度•模型图形样式：单击可选择线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式•打开/关闭日光路径•打开/关闭阴影•显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。•打开/关闭裁剪区域•显示/隐藏裁剪区域•临时隐藏/隔离•显示隐藏的图元1.2.4视图控制栏位于Revit窗口底部的状态栏上方。通过它可以快速访问影响绘图区域的功能。第一章：Revit基础知识1.2.5ViewCubeViewCube是一个三维导航工具，可指示模型的当前方向，并让您调整视点主视图是随模型一同存储的特殊视图，可以方便地返回已知视图或熟悉的视图，您可以将模型的任何视图定义为主视图。在ViewCube上单击鼠标右键，然后单击“将当前视图设定为主视图”。第一章：Revit基础知识第一章：Revit基础知识练习：–练习1：熟悉Revit界面–练习2：在项目浏览器中打开各平面、立面视图观察–练习3：使用立面符号打开各立面1.3设置RevitArchitecture的中国样板1.3.1为何要设...
