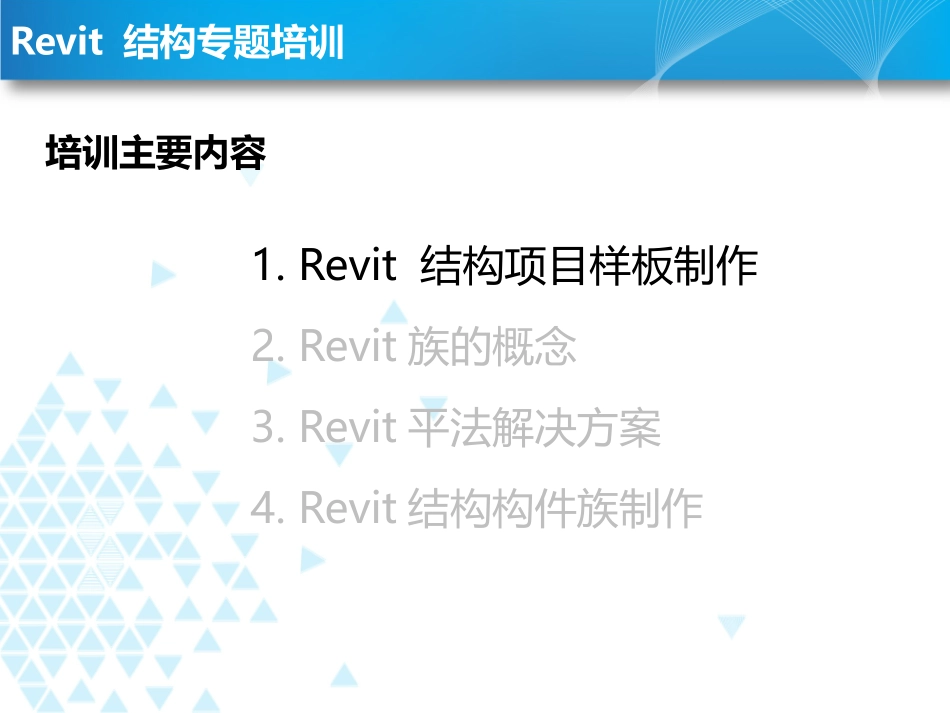

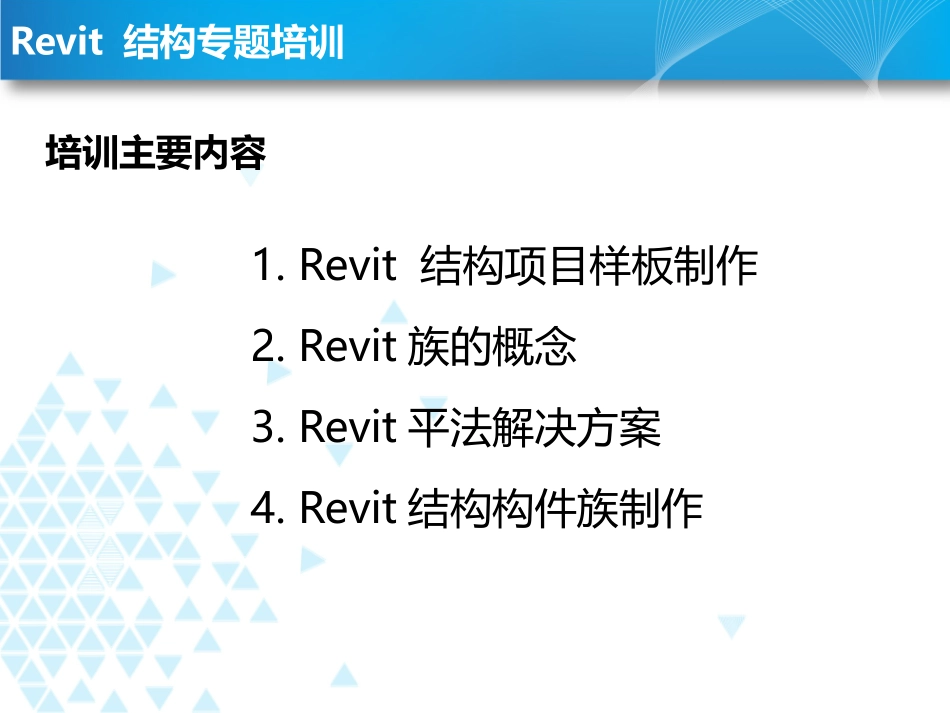

Revit结构专题培训培训讲师：XXXRevit结构专题培训1.Revit结构项目样板制作2.Revit族的概念3.Revit平法解决方案4.Revit结构构件族制作培训主要内容Revit结构专题培训1.Revit结构项目样板制作2.Revit族的概念3.Revit平法解决方案4.Revit结构构件族制作培训主要内容项目样板的基本内容a.项目信息和项目单位设置b.项目基点设置c.轴网标高属性设置d.注释设置e.视图设置f.材质设置g.其他设置项目信息项目单位项目单位项目基点项目基点轴网属性设置标高属性设置注释设置箭头注释设置尺寸标注注释设置文字标注视图设置平面类型视图设置立面、剖面、详图索引设置视图设置明细表视图设置视图样板材质设置对象样式设置线样式设置线宽设置线型图案设置填充样式设置创建结构项目样板文件通过已往项目制作项目样板项目A项目B项目N可载入族构件项目标准项目样板……另存为库项目中的族构件（RFA）项目中的组（RVT）项目中的视图（RVT）传递项目标准1.Revit结构项目样板制作2.Revit族的概念3.Revit平法解决方案4.Revit结构构件族制作培训主要内容Revit结构专题培训Revit族的概念Revit四种基本文件格式：①.RTE格式。Revit的项目样板文件格式。包含项目单位、标注样式、线型、线宽、线样式等内容。②.RVT格式。Revit生成的项目文件格式。包含项目所有的建筑模型、注释、视图、图纸等项目内容。③.RFT格式。创建Revit可载入的族样板文件格式。创建不同类别的族要选择不同的族样板文件。④.RFA格式。Revit可载入族的文件格式。用户可以根据项目需要创建自己的常用族文件。Revit族的概念Revit支持的其他文件格式在项目设计，管理时，用户经常会使用多种设计、管理工具来实现己的意图，为了实现多软件环境的协同工作，Revit提供了“插入”、“导出”等工具，可以支持CAD、FBX、DWF等多种文件格式。Revit包含可载入族，系统组和内嵌族三种族①可载入族：使用族样板在项目外创建的RFA文件，可以载人到项目中②系统族：已经在项目中预定义并只能在项目中进行创建和修改的族（如墙、楼板、天花板等）。他们不能作为外部文件载入或创建，但可以再项目和样板之间复制，粘贴③内建族：在当前项目中新建的族，它与之前介绍的“可载入族”的不同在于，“内嵌族”只能储存在当前的项目文件里，不能单独存成RFA文件，也不能用在别的项目文件中Revit族的概念可载入族Revit族的概念系统族Revit族的概念内建族Revit族的概念类别类别是以建筑构件性质为基础，对建筑模型进行归类的一组图元例如，RevitArchitecture包含的族类别有门、窗、柱、家具等类型族可以有多个类型。类型用于表示同一族的不同参数（属性）值如某个“平开门.rfa”包含“700mm×2100mm”、“800mm×2100mm”、“900mm×2100mm”三种不同类型。Revit族的概念Revit族的概念族类型族名称族类别族类别族名称族类型Revit族的概念族样板的分类基于主体.rft（基于墙、天花板、楼板、屋顶等）基于线.rft基于面.rft独立样板.rft（公制家具、公制常规模型等）公制轮廓-主体.rft公制详图构件.rft注释标记样板.rft标题栏样板.rft3D族样板2D族样板注释族样板Revit族的概念族编辑器界面①应用程序菜单②快速访问工具栏③功能区④属性对话框⑤项目浏览器⑥状态栏⑦视图控制栏⑧绘图区域⑨ViewCube⑩导航栏Revit族的概念功能区基本命令常用：创建模型所需的多种工具插入：导入其他文件的工具注释：将二维信息添加到设计中的工具视图：管理和修改当前视图以及切换视图的工具管理：系统参数的管理及设置修改：编辑现有图元、数据和系统的工具Revit族的概念Revit结构专题培训1.Revit结构项目样板制作2.Revit族的概念3.Revit平法解决方案4.Revit结构构件族制作培训主要内容梁平法标注的应用平法注释标记族标签与共享参数标签与共享参数①②③④⑤⑥标签字体的设置标签字体的设置Revit结构专题培训1.Revit结构项目样板制作2.Revit族的概念3.Revit平法解决方案4.Revit结构构件族制作培训主要内容可载入结构构件族创建三维模型的创建拉伸、融合、旋转、放样、放样融合、空心形状结构基础族制作
