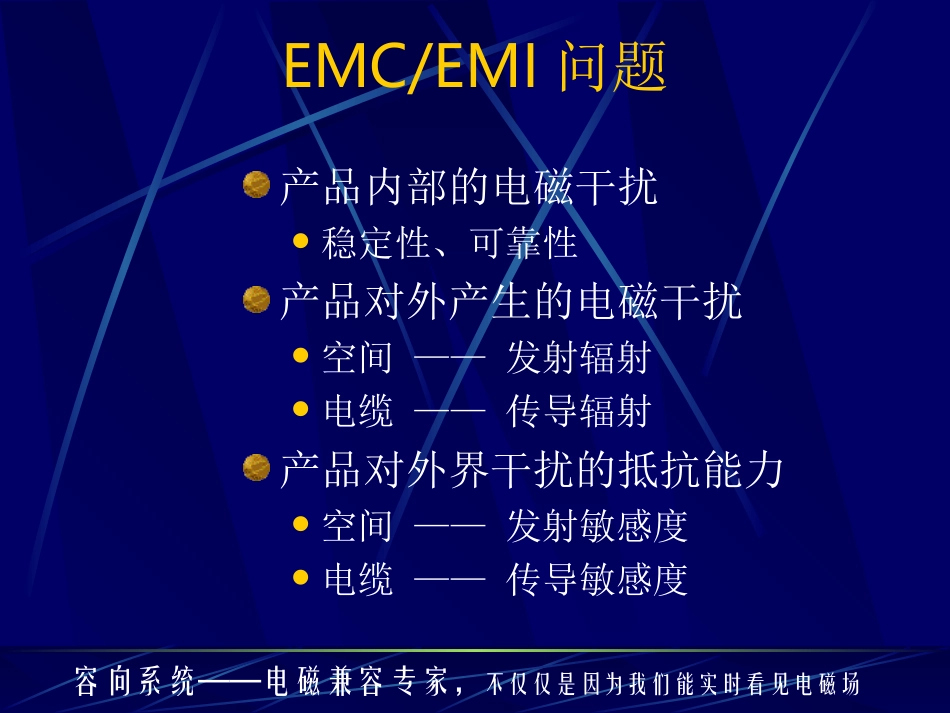

EMC设计及EMI排查技术ComplianceDirectionSystemsInc.ComplianceDirection——DirecttoEM_Compliance容向系统科技有限公司【原“奥吉通仪测部”】容向——专注于电磁兼容方向邢立文容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场EMC/EMI问题产品内部的电磁干扰稳定性、可靠性产品对外产生的电磁干扰空间——发射辐射电缆——传导辐射产品对外界干扰的抵抗能力空间——发射敏感度电缆——传导敏感度电子产品EMI对策的变化适应未来要求的EMI新对策容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场传统EMI对策查找EMI问题的方法：频谱仪＋近场探头“探测火苗”采取的手段：屏蔽＋滤波把“火苗”捂在设备内部传统对策遇到新问题需要考虑设备内部【板间，板内信号间】EMI问题，不能使用屏蔽/滤波手段屏蔽和滤波会增加重量、成本信号频率与干扰频率一致，不能采用滤波频率提高，布线、屏蔽体、机箱等成为天线高频信号耦合到电缆，由电缆发射容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场EMC对策新理念基础：对EMI产生和抑制机理的充分认识容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场新EMI对策的核心全体人员认识EMI形成及抑制机理全体人员：项目负责人、总体设计人员、硬件工程师、结构工程师、EMI工程师认识EMI：借助先进的工具，迅速积累经验采取科学手段：灭火种，切断火的蔓延路径建立科学的EMC管理体系项目各阶段EMC的评估制订针对各类设计人员的工艺要求利用先进的工具，建立完善的评估体系容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场及早考虑EMI/EMS/EMCEMI/EMC是项系统工程早考虑成本低，手段多，效率高需要产品所有组件协同配合专家的经验PCB设计的很多规则设计能全部按照设计规则执行吗？所有的理论在所有场合都正确吗？仿真技术数字电路的仿真模型：IBIS模型不完整、不准确EMC仿真：需要SPICE模型，很难获得精度与速度及早引入测量技术电磁场扫描技术、EMC预兼容测试容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场新理念要求企业充分重视EMCEMC是一项系统工程，不是EMC工程师一个人的事情总体设计、单板设计阶段就需要考虑仅整机考虑：成本高，速度慢，问题复杂为工程师制订“工艺文件”把经验总结为《电子产品设计规则》，成为《设计工艺文件》，避免犯类似错误EMC是产品质量的一个非常重要的指标需要保证生产线的产品与设计原型一致容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场新理念要求：提高工程师素质是根本我国的EMI问题刚刚得到重视工程师经验积累少、没有频域手段先进的设备，仅仅是一种手段，最终解决问题还是需要工程师丰富的经验奥吉通定期出版“典型案例分析”奥吉通提供专家级的技术服务好的测量手段能帮助你迅速积累正确的经验对EMI产生和抑制机理的理解，是解决未来EMI问题的基础EMC/EMI测试技术EMC认证测试预兼容测试近场测量容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场EMC认证测试技术测试场地开阔场【有背景噪声】暗室容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场EMC认证测试技术远场测量测量天线与被测物的距离一般为1、3、10米给出的结果是一张频谱图容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场EMC预兼容测试EMC认证测试费用高，需出差，需预约等待很难在认证测试中心进行各类试验产品后期的成败型测试，解决问题的代价高、手段少、时间长企业摸底测试——电磁兼容预测试自己建立相应的EMC实验室能使设计人员在产品研制的过程中，及早发现问题，及时采取有针对性的措施，降低纠错成本并提高认证测试的一次性通过率。容向系统——电磁兼容专家，不仅仅是因为我们能实时看见电磁场传统的EMC预兼容测试环境要求发射辐射：开阔场或半电波暗室发射抗扰度测试：全电波暗室。场地开阔场：中国几乎没有符合要求的OATS暗室：费用昂贵，对EUT体积有限制屏蔽室：测量不准确，对EUT体积有限制工...
