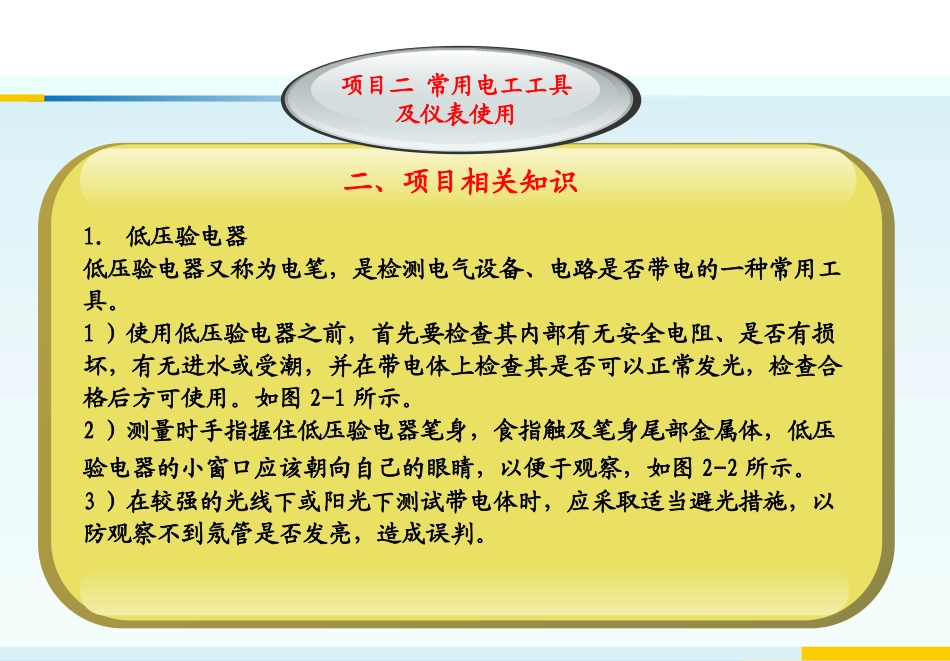

NetworkOptimizationExpertTeam项目2项目二常用电工工具及仪表使用NetworkOptimizationExpertTeam1.现场给学生展示常用电工工具及仪表，让学生观摩思考，大概认识其的种类和外形，同时让学生认识到电工工具及仪表在电工技术中的重要性。2.引领学生学习常用电工工具的使用方法，并给学生示范每件工具的操作要领。3.引领学生学习常用电工仪表的使用方法，并给学生示范各种仪表的测量要领及注意事项。4.引领学生识别常用电工用导线，向展示导线的连接及绝缘恢复模型。5.学生自主分组训练项目：“常用绝缘导线剖削、连接及绝缘恢复”、“万用表的正确使用”、“兆欧表和钳形电流表的测量演练”、“三相电路有功功率和电能的测量演练”。6.总结归纳常用电工工具及仪表的使用方法，每人写出项目报告。一、项目学习目标项目二常用电工工具及仪表使用NetworkOptimizationExpertTeam1.低压验电器低压验电器又称为电笔，是检测电气设备、电路是否带电的一种常用工具。1）使用低压验电器之前，首先要检查其内部有无安全电阻、是否有损坏，有无进水或受潮，并在带电体上检查其是否可以正常发光，检查合格后方可使用。如图2-1所示。2）测量时手指握住低压验电器笔身，食指触及笔身尾部金属体，低压验电器的小窗口应该朝向自己的眼睛，以便于观察，如图2-2所示。3）在较强的光线下或阳光下测试带电体时，应采取适当避光措施，以防观察不到氖管是否发亮，造成误判。二、项目相关知识项目二常用电工工具及仪表使用NetworkOptimizationExpertTeam项目二常用电工工具及仪表使用图2-l低压验电器的结构NetworkOptimizationExpertTeam项目二常用电工工具及仪表使用图2-2验电器的手持方法NetworkOptimizationExpertTeam4）低压验电器可用来区分相线和零线，接触时氖管发亮的是相线（火线），不亮的是零线。它也可用来判断电压的高低，氖管越暗，则表明电压越低；氖管越亮，则表明电压越高。5）当用低压验电器触及电机、变压器等电气设备外壳时，如果氖管发亮，则说该设备相线有漏电现象。6）用低压验电器测量三相三线制电路时，如果两根很亮而另一根不亮，说明这一相有接地现象。在三相四线制电路中，发生当单相接地现象时，用低压验电器测量中性线，氖管也会发亮。7）用低压验电器测量直流电路时，把低压验电器连接在直流电的正负极之间，氖管里两个电极只有一个发亮，氖管发亮的一端为直流电的负极。8）低压验电器笔尖与螺钉旋具形状相似，但其承受的扭矩很小，因此，应尽量避免用其安装或拆卸电气设备，以防受损。二、项目相关知识项目二常用电工工具及仪表使用NetworkOptimizationExpertTeam2.高压验电器高压验电器又称高压测电器，其结构如图2-3所示。使用时要注意下列几方面：1）高压验电器在使用前应经过检查，确定其绝缘完好，氖管发光正常，与被测设备电压等级相适应。2）进行测量时，应使高压验电器逐渐靠近被测物丢体，直至氖管发亮，然后立即撤回。3）使用高压验电器时，必须在气候条件良好的情况下进行，在雪、雨、雾、湿度较大的情况下，不宜使用，以防发生危险。4）使用高压验电器时，必须戴上符合要求的绝缘手套，而且必须有人监护，测量时要防止发生相间或对地短路事故。5）进行测量时，人体与带电体应保持足够的安全距离，10kV高压的安全距离为0.7m以上。高压验电器应每半年作一次预防性试验。6）在使用高压验电器时，应特别注意手握部位应在护环以下，如图2-4所示。二、项目相关知识项目二常用电工工具及仪表使用NetworkOptimizationExpertTeam项目二常用电工工具及仪表使用图2-310kV高压验电器的结构NetworkOptimizationExpertTeam项目二常用电工工具及仪表使用图2-4高压验电器的手持方法NetworkOptimizationExpertTeam3.电工刀电工刀是一种切削工具，主要用于剖削导线绝缘层、削制木榫、切削木台、绳索等。电工刀有普通型和多用型两种，按刀片尺寸的大小分为大、小两号，大号的刀片长度为1l2mm，小号的为88mm。多用型电工刀除具有刀片外，还有可收式的锯片、锥针和旋具，可用以锯割电线槽板、胶木管、锥钻木螺钉的底孔。电工刀的刀口磨制应在单面上磨出呈圆弧状的刃口，刀刃部分要磨...
