《选线设计》第3章(1)-区间线路平面设计VIP免费

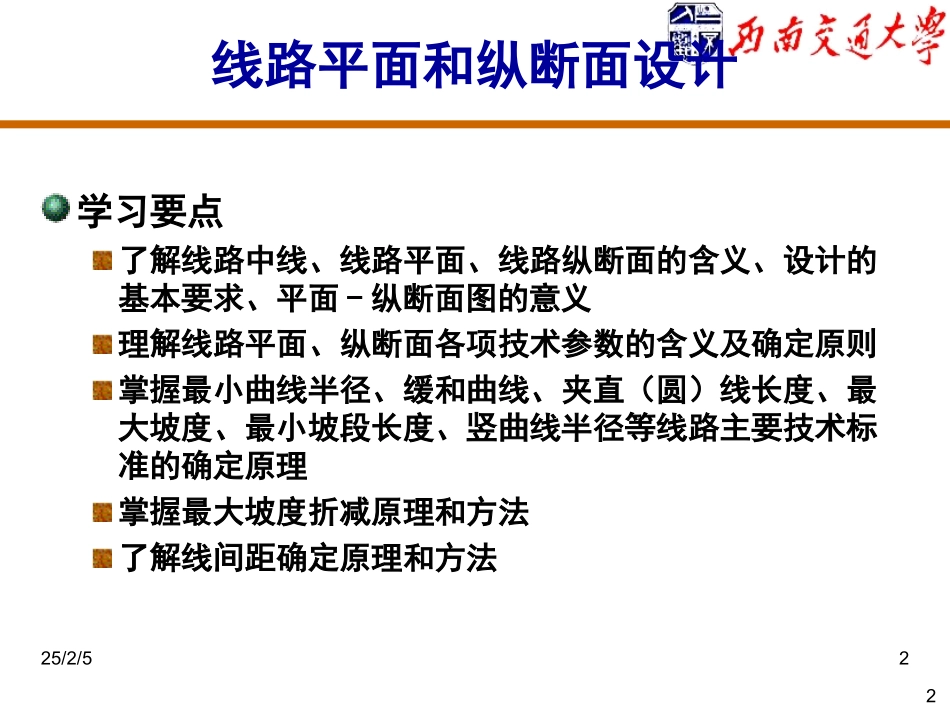

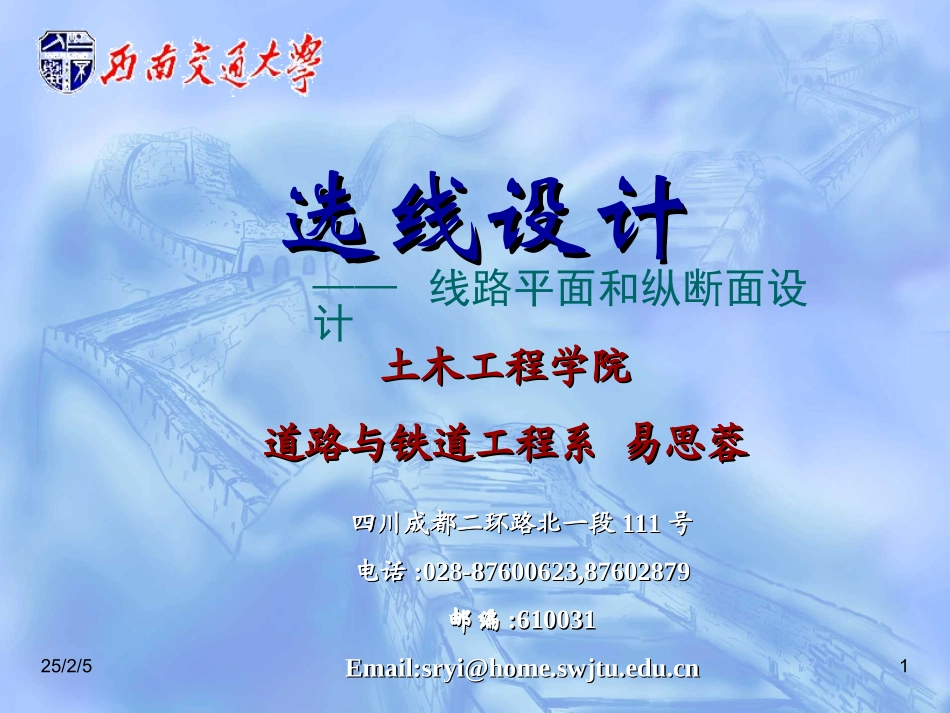

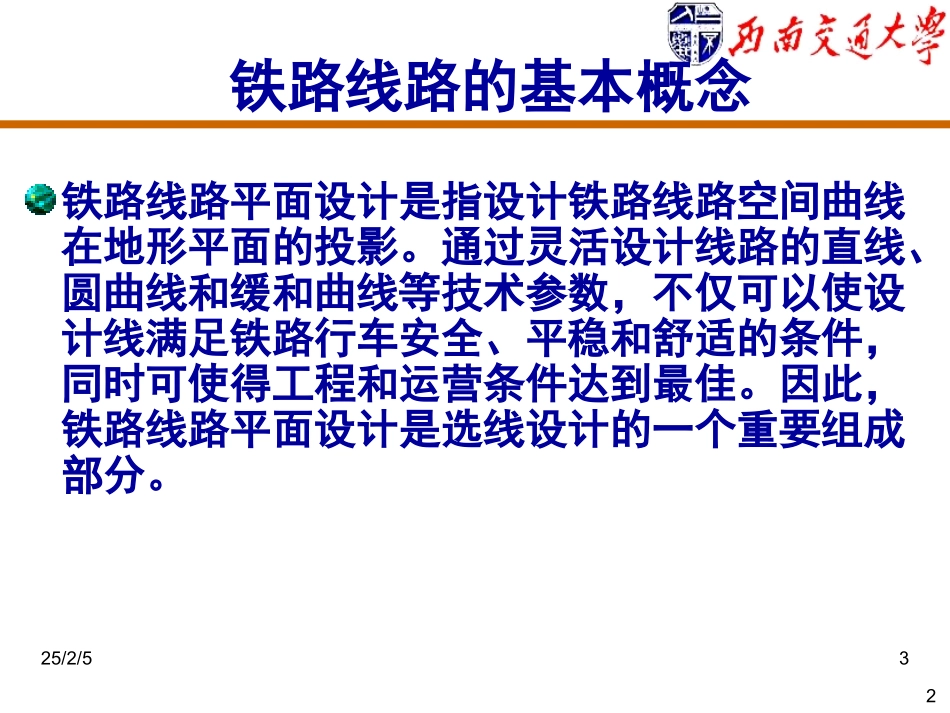

25/2/51选线设计选线设计——线路平面和纵断面设计土木工程学院土木工程学院道路与铁道工程系易思蓉道路与铁道工程系易思蓉四川成都二环路北一段四川成都二环路北一段111111号号电话电话:028-87600623,87602879:028-87600623,87602879邮编邮编:610031:610031Email:sryi@home.swjtu.edu.cnEmail:sryi@home.swjtu.edu.cn25/2/522线路平面和纵断面设计学习要点了解线路中线、线路平面、线路纵断面的含义、设计的基本要求、平面-纵断面图的意义理解线路平面、纵断面各项技术参数的含义及确定原则掌握最小曲线半径、缓和曲线、夹直（圆）线长度、最大坡度、最小坡段长度、竖曲线半径等线路主要技术标准的确定原理掌握最大坡度折减原理和方法了解线间距确定原理和方法25/2/532铁路线路的基本概念铁路线路平面设计是指设计铁路线路空间曲线在地形平面的投影。通过灵活设计线路的直线、圆曲线和缓和曲线等技术参数，不仅可以使设计线满足铁路行车安全、平稳和舒适的条件，同时可使得工程和运营条件达到最佳。因此，铁路线路平面设计是选线设计的一个重要组成部分。25/2/542铁路线路的基本概念线路中心线线路的空间位置是由它的平面和纵断面决定的。用路基横断面上的用路基横断面上的OO点点在纵向的连线表示在纵向的连线表示的。的。OO点为距外轨半个点为距外轨半个轨距的铅垂线轨距的铅垂线ABAB与路与路肩水平线肩水平线CDCD的交点。的交点。25/2/552线路平面的概念线路平面线路纵断面铁路设计的基本文件线路平面图、线路纵断面图是沿线路中心线所作的铅垂剖面展直后、线路中心线的立面图，表示线路起伏情况，其高程为路肩高程。线路中心线在水平面上的投影，表示线路平面状况。25/2/562线路设计的基本要求保证行车安全和平顺主要指：不脱钩，不断钩，不脱轨，不途停，不运缓与旅客乘车舒适。力争节约资金综合考虑工程和运营的影响，力争达到达到最佳投综合考虑工程和运营的影响，力争达到达到最佳投资效益。资效益。合理布置建筑物既要满足各类建筑物的技术要求，还要保证它们协调配合、总体布置合理25/2/57区间线路平面设计25/2/582平面组成及基本线形列车运行轨迹的基本特征1）列车运行轨迹应当是连续且圆顺的，即在任何一点上不出现错头和破折；2）其曲率是连续的，即轨迹上任一点不出现两个曲率变化率的值；3）其曲率的变化率是连续，机轨迹上任一点不出现两个曲率变化率的值。25/2/592平面组成及基本线形基本线形线路平面由曲线和与之相切的直线组成。铁路曲线由圆曲线和缓和曲线构成。25/2/5102平面组成及基本线形基本线形线路平面由曲线和与之相切的直线组成。铁路曲线由圆曲线和缓和曲线构成。0RRYZZHHYYHZYYH直线缓和曲线圆曲线半径变化ρ=Rρ=RRT曲线与直线的连接25/2/5112平面组成及基本线形25/2/5122平面组成及基本线形25/2/5132平面组成及基本线形25/2/5142绕避村镇绕避村镇曲线展线克服高程曲线展线克服高程绕避障碍绕避障碍曲线的利用曲线的利用25/2/5152平面组成及基本线形纸上定平面的方法在地形图上选定控制线路走向的控制点；用直线连接相邻控制点；25/2/5162直线直线设计的一般原则根据地形地物条件，使直线与曲线相互协调力争设置较长直线，减少交点个数，以缩短线路长度，改善运营条件力求减少交点转角的度数5.10180···600·yrrRRLwA25/2/5172直线两相邻曲线间的夹直线长度夹直线是指相邻两曲线间的直线段，即前一曲线的终点（HZ1）与后一曲线的起点（ZH2）间的直线25/2/5182直线两相邻曲线间的夹直线长度最小夹直线长度满足养护维修的要求•不小于2～3节钢轨：LJmin>50m～75m，不小于25m;•线形连续性：判明直线或曲线，应大于50m；•大型养路机械：不应小于50～70m25/2/5192直线两相邻曲线间的夹直线长度最小夹直线长度车辆横向摇摆不致影响行车平顺•夹直线长度不宜短于2～3节客车长度客货共线铁路：夹直线长度不宜短于48.0～76.5m高速客运专线：夹直线长度不宜短于56～84m25/2/5202直线两相邻曲线间的夹直线长度最小夹直线长度车辆振动不致影响旅客舒适t≥tZ=n×T为具有时间量纲的系数，我国的取值为：客货共线铁路，当Vmax＝...
