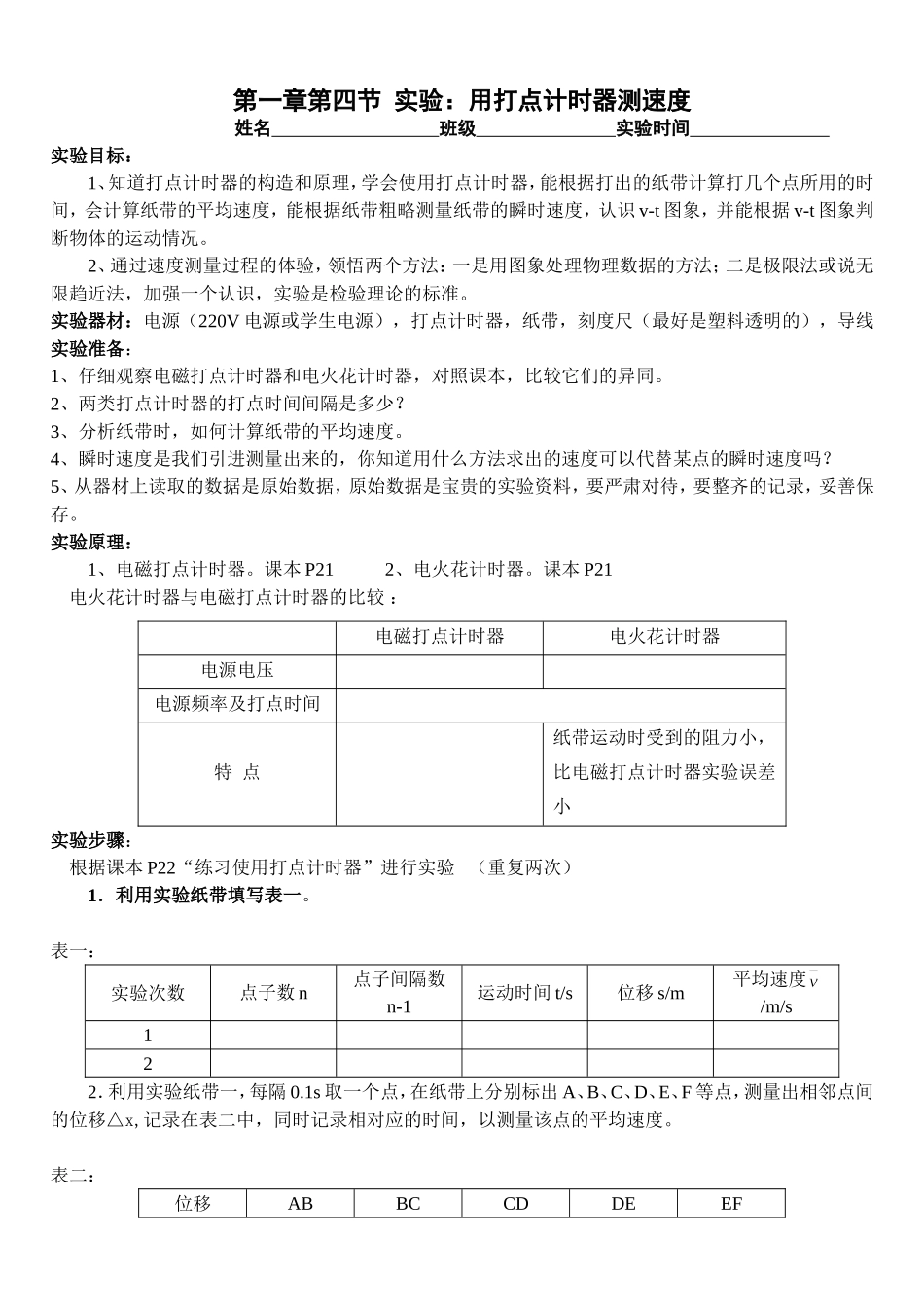

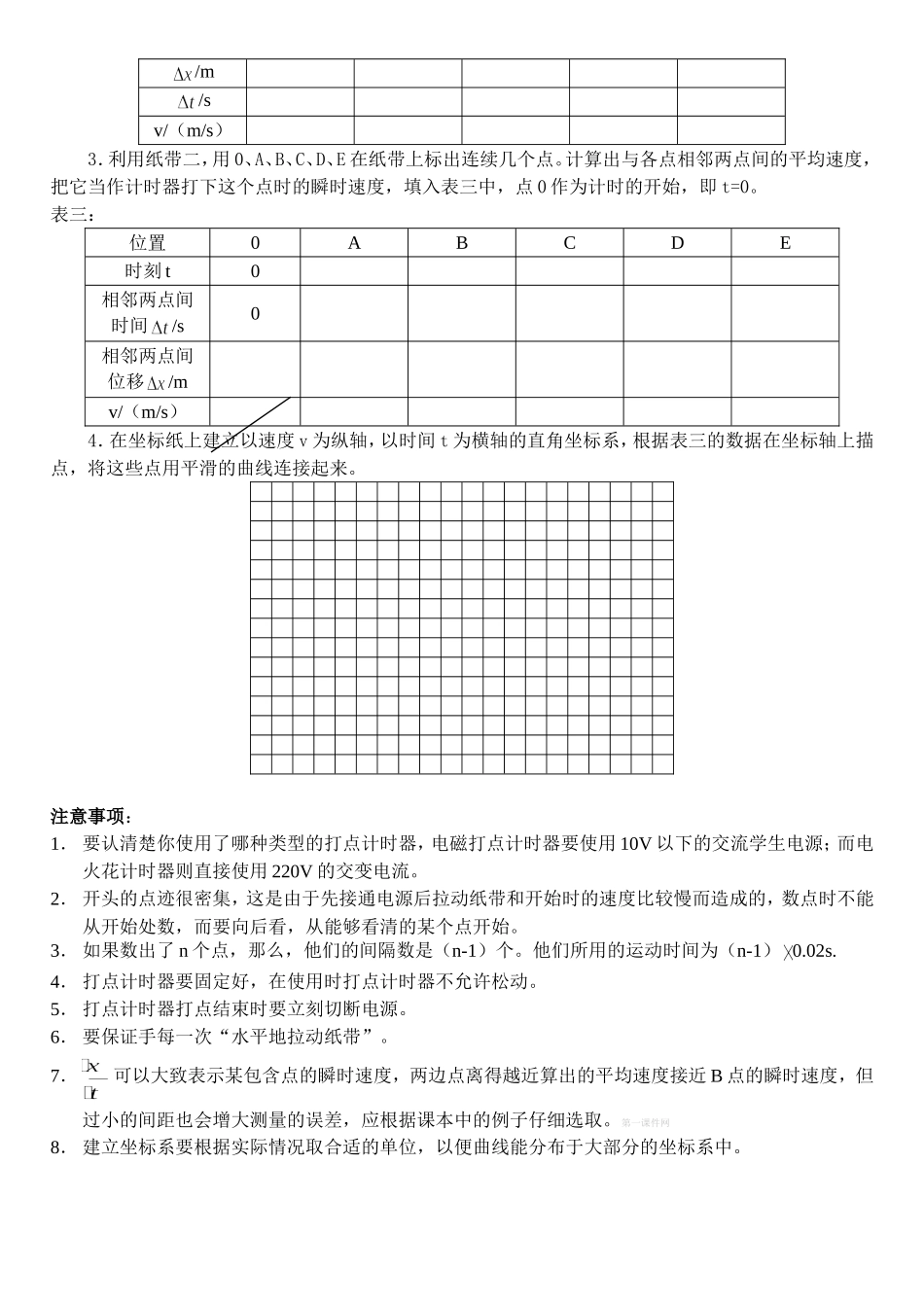

第一章第四节实验：用打点计时器测速度姓名班级实验时间实验目标：1、知道打点计时器的构造和原理，学会使用打点计时器，能根据打出的纸带计算打几个点所用的时间，会计算纸带的平均速度，能根据纸带粗略测量纸带的瞬时速度，认识v-t图象，并能根据v-t图象判断物体的运动情况。2、通过速度测量过程的体验，领悟两个方法：一是用图象处理物理数据的方法；二是极限法或说无限趋近法，加强一个认识，实验是检验理论的标准。实验器材：电源（220V电源或学生电源），打点计时器，纸带，刻度尺（最好是塑料透明的），导线实验准备：1、仔细观察电磁打点计时器和电火花计时器，对照课本，比较它们的异同。2、两类打点计时器的打点时间间隔是多少？3、分析纸带时，如何计算纸带的平均速度。4、瞬时速度是我们引进测量出来的，你知道用什么方法求出的速度可以代替某点的瞬时速度吗？5、从器材上读取的数据是原始数据，原始数据是宝贵的实验资料，要严肃对待，要整齐的记录，妥善保存。实验原理：1、电磁打点计时器。课本P212、电火花计时器。课本P21电火花计时器与电磁打点计时器的比较：电磁打点计时器电火花计时器电源电压电源频率及打点时间特点纸带运动时受到的阻力小，比电磁打点计时器实验误差小实验步骤：根据课本P22“练习使用打点计时器”进行实验（重复两次）1．利用实验纸带填写表一。表一：实验次数点子数n点子间隔数n-1运动时间t/s位移s/m平均速度/m/s122．利用实验纸带一，每隔0.1s取一个点，在纸带上分别标出A、B、C、D、E、F等点，测量出相邻点间的位移△x,记录在表二中，同时记录相对应的时间，以测量该点的平均速度。表二：位移ABBCCDDEEF/m/sv/（m/s）3．利用纸带二，用0、A、B、C、D、E在纸带上标出连续几个点。计算出与各点相邻两点间的平均速度，把它当作计时器打下这个点时的瞬时速度，填入表三中，点0作为计时的开始，即t=0。表三：位置0ABCDE时刻t0相邻两点间时间/s0相邻两点间位移/mv/（m/s）4．在坐标纸上建立以速度v为纵轴，以时间t为横轴的直角坐标系，根据表三的数据在坐标轴上描点，将这些点用平滑的曲线连接起来。注意事项：1．要认清楚你使用了哪种类型的打点计时器，电磁打点计时器要使用10V以下的交流学生电源；而电火花计时器则直接使用220V的交变电流。2．开头的点迹很密集，这是由于先接通电源后拉动纸带和开始时的速度比较慢而造成的，数点时不能从开始处数，而要向后看，从能够看清的某个点开始。3．如果数出了n个点，那么，他们的间隔数是（n-1）个。他们所用的运动时间为（n-1）0.02s.4．打点计时器要固定好，在使用时打点计时器不允许松动。5．打点计时器打点结束时要立刻切断电源。6．要保证手每一次“水平地拉动纸带”。7．可以大致表示某包含点的瞬时速度，两边点离得越近算出的平均速度接近B点的瞬时速度，但过小的间距也会增大测量的误差，应根据课本中的例子仔细选取。第一课件网8．建立坐标系要根据实际情况取合适的单位，以便曲线能分布于大部分的坐标系中。
