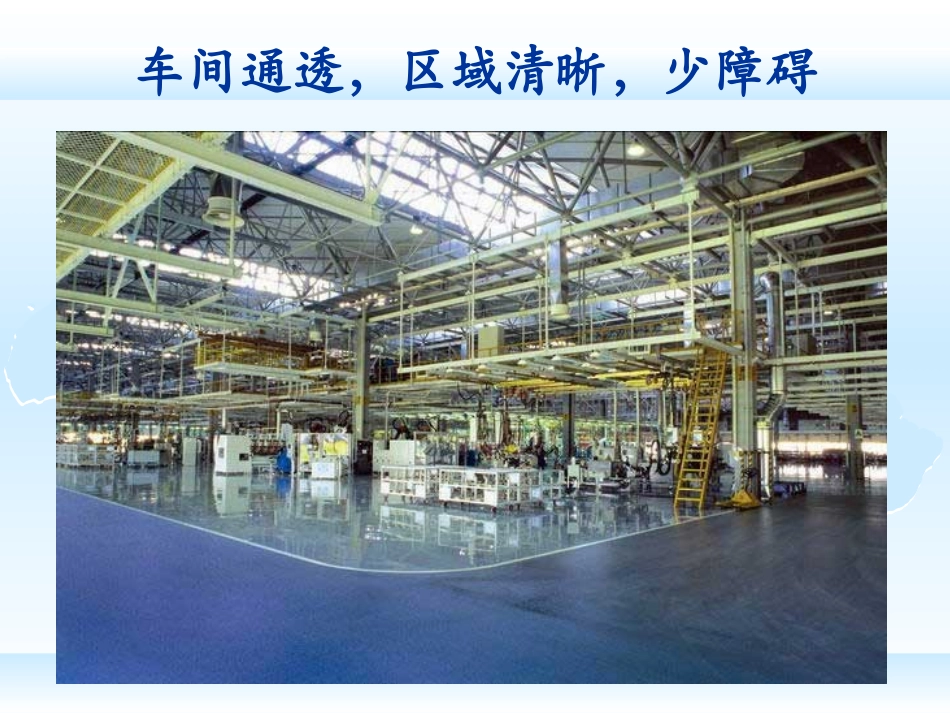

15S及目视管理实例介绍2车间通透，区域清晰，少障碍3着装整齐一致加工前后区分清楚设备状态指示清晰车间干净整洁4车间标线5车间标线凳子放置位置67车间员工编号的水杯8仓库一角9楼梯的标示1.制作标示板:两色有机玻璃,单面印刷2.上半部:白底黑字,蓝色箭标3.下半部:蓝底白字,白色箭头4.规格:长220MM,宽200MM,字体为黑色,字高50M5.用硅胶贴在楼梯转弯处的前面6.如果楼梯转弯处有应急灯(安全灯),则附着在应急灯(安全灯)上方300MM10楼梯步行方向的标示1.走廊的宽度超过1.8M或楼梯的宽度超过1.5M时标示中央线2.中央线规格:宽为50MM的黄色胶带或油漆3.交叉路口用虚线表示4.交叉路口要有方向引导标示板5.步行箭头规格;长200MM,宽100MM,颜色:蓝色胶带或油漆6.行走方向箭头与箭头之间的距离为5M11案例：地面导向标示1.交叉路上附着通行方向引导标示板,标示板以附着在地面为原则,2.标示板标示地点或方位.3.行走箭头用蓝色标示4.中央线及边线用黄色表示5.中央线及边线的宽度为50MM.12门开关线的标示1.油漆或胶带的幅度:50MM或25MM2.打开门的标示只限于90角的范围3.线一般为黄色(黄色地面时选绿色)4.门的开关轨迹用虚线或圆点13通行线画法黄线不可踏或跨越，所以要留有可以出入的部份，称之为出入口线。要点：①用黄色或白色箭头；②要有一定间隔或画在转角附近；③楼梯也不要忘记。14虎纹通道上有实出物通道上有横切物小心触电小心头顶虎纹是黄色与黑色的斜线，因为颜色像老虎的花纹，所以称为虎纹。要点：①过滤出危险地点小心脚下小心楼梯小心台阶小心机械移动②使虎纹能清楚看清楚用油漆油用虎纹贴纸③突出在通道上的东西要完全改善④要明确表示出危险15虎纹16放置场线放东西的地方就是放置场，标示放置场的线就是放置场线，特别以在制品放置场所与作业台为对象。要点：①清出在制品的放置场所；②作业台、台车、灭火器的放置场所；③一般采用白线，不良品则采用红线。17案例:门的推拉标示1.张贴固定门,出入门标示牌,规格:长60MM.宽150MM2.张贴“推”,“拉”,标示牌.规格:长60MM,宽60MM3.双门:固定门贴“固定门”标示牌,活动门贴“出入门”标示牌.贴在门锁中心线4.上方40MM处,两个门牌高度一致,左右距离一致;在“出入门”的上方5.20MM处贴上“推”字牌,在门的背面贴上“拉”字牌.6.单门:在门锁的上方40MM处贴“推”字牌,背面贴“拉”字牌.18设备部位的标示1.制作不干胶规格,颜色如下图所示2.贴在安全罩的前面或联结器罩的侧面.3.皮带轮的上端要有检查口4.以横写为原则,字要用黑色油性笔写.5.标示要注明连条的品名,规格,和数量.19设备检查要点的标示制作检查部位标签，如图所示（日、周、月三种）。规格：长40mm×宽40mm，不干胶单面印刷。标签记录内容及方法：a栏：标记检查顺序的代号；b栏：标记每日检查时的检查时间；每周检查时的检查星期；每月检查时的部位。c栏：标记检查部位。4.底色区分:A.每日检查：红色；B.每周检查：黄色；C.每月检查：绿色。检查部位检查部位每周每月检查时间检查时间检查部位检查部位No:0309:30分传送用滚轴类检查部位每日检查时间检查部位(例)abc4015151020配电柜21指示表温度计压力表22阀门常开至2F常开至3F常闭至5F常开至4F开闭？23点检标识点检通道设置和点检点指示点检表及点检◎点检通道、点检点和点检顺序指示◎点检表及点检部位设置24水管标记进水进水出水出水25注意管线颜色不同颜色的管线26一般工具的标示1.制作工具陈列柜，并在存放工具位置上画上它的形状（形迹管理）。2.在工具箱的右侧贴附工具清单，并标明使用者（即管理者）。3.在每个工具的位置上贴标签，规格：长70mm×宽20mm，标签样式如下。27定位(3)要点：①分成地点与号码表示；②号码表示又可分为数日表示和号码表示；③数日表示可用A、B、C、字母或数字1、2、3来④号码最好用数字来表示⑤号码表示由1、2、3依序下去⑥物料架上绝对不放东西28场所表示法（定位）12123A1123B号码表示A31数目29定量其库存品可否一看就知道有多少数量？不能“大概……这么多吧！”而要清楚地知道。要点：①限制放置场所或物料架的大小②明示最大库存量和最小库...
