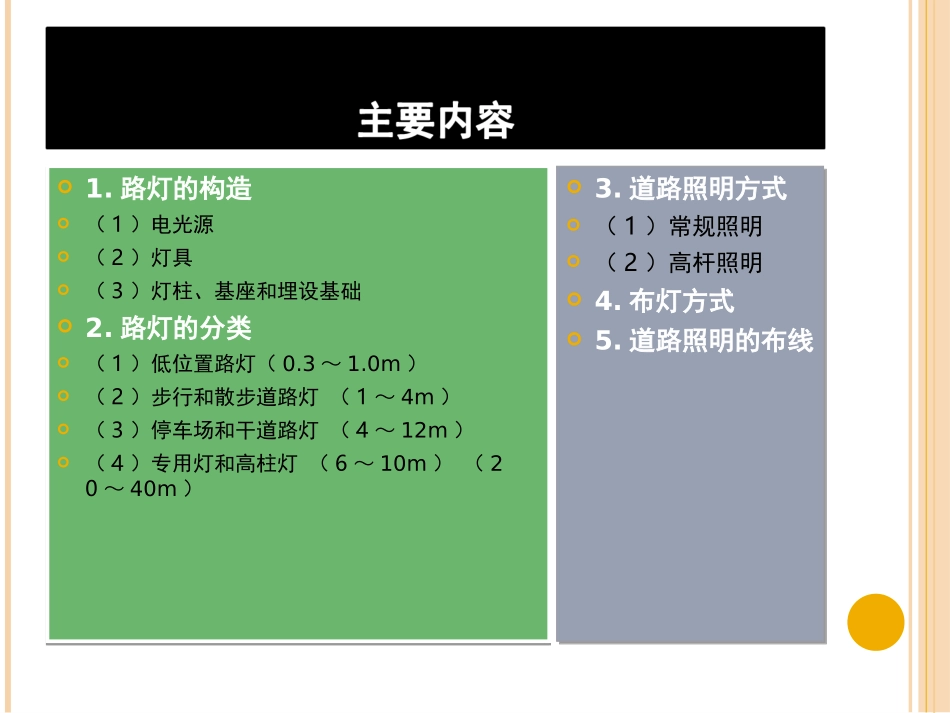

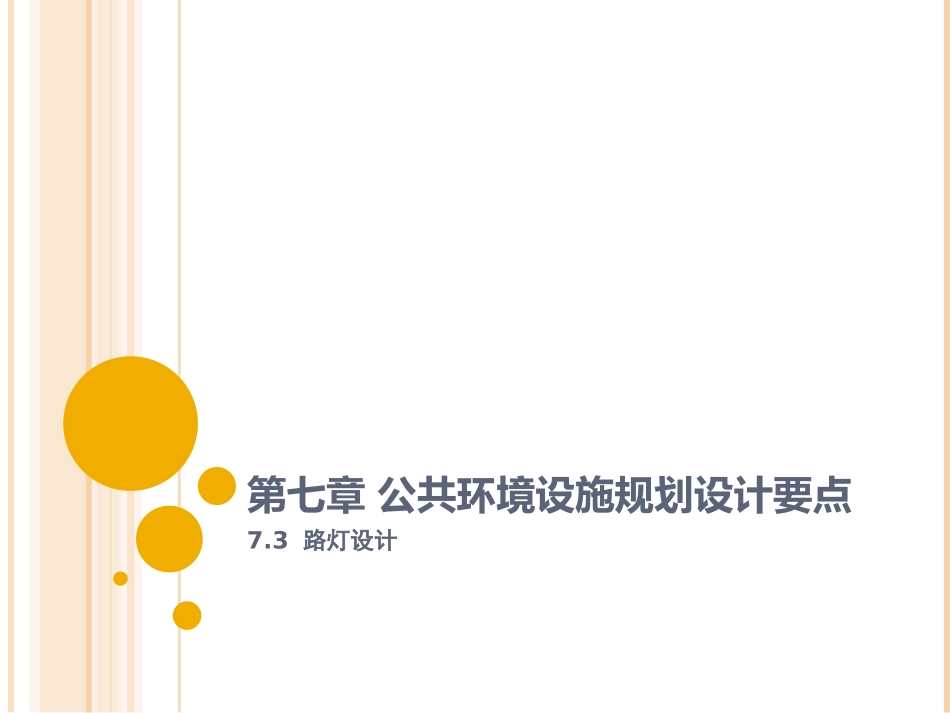

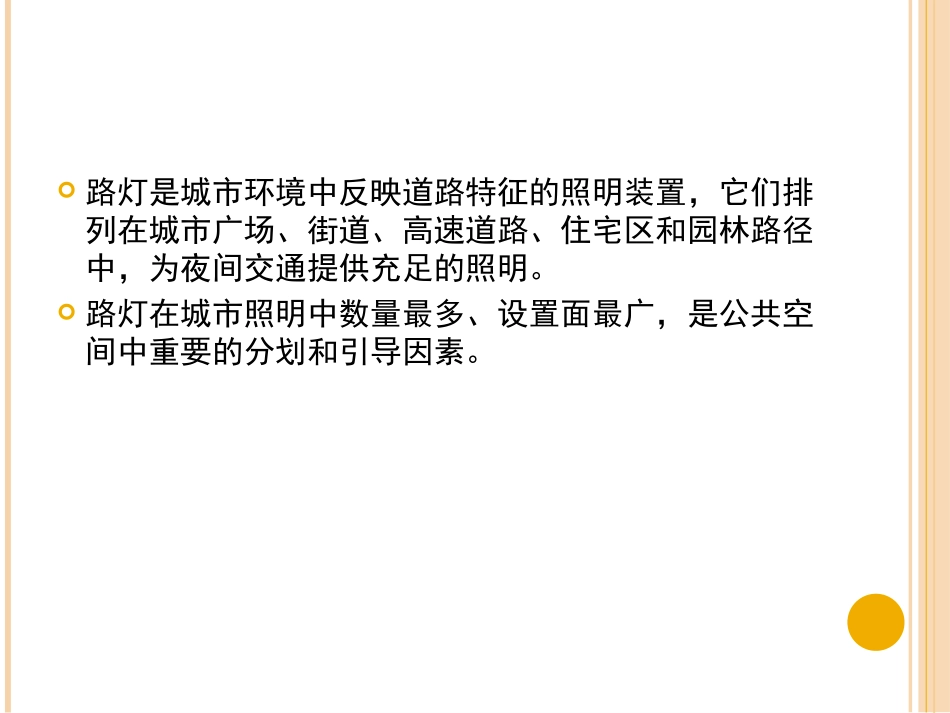

第七章公共环境设施规划设计要点7.3路灯设计路灯是城市环境中反映道路特征的照明装置，它们排列在城市广场、街道、高速道路、住宅区和园林路径中，为夜间交通提供充足的照明。路灯在城市照明中数量最多、设置面最广，是公共空间中重要的分划和引导因素。1.路灯的构造（1）电光源（2）灯具（3）灯柱、基座和埋设基础2.路灯的分类（1）低位置路灯（0.3～1.0m）（2）步行和散步道路灯（1～4m）（3）停车场和干道路灯（4～12m）（4）专用灯和高柱灯（6～10m）（20～40m）1.路灯的构造（1）电光源（2）灯具（3）灯柱、基座和埋设基础2.路灯的分类（1）低位置路灯（0.3～1.0m）（2）步行和散步道路灯（1～4m）（3）停车场和干道路灯（4～12m）（4）专用灯和高柱灯（6～10m）（20～40m）3.道路照明方式（1）常规照明（2）高杆照明4.布灯方式5.道路照明的布线3.道路照明方式（1）常规照明（2）高杆照明4.布灯方式5.道路照明的布线1.灯具的构造城市道路照明应采用高强气体放电灯具，如高压汞灯、高压钠灯和金属卤化物灯。高压汞灯具有光效高、耐震、耐热、寿命长、用电省的特点。但显色性差，适用于道路、广场、车站、码头、工地等场所使用。高压钠灯具有光效高、紫外线辐射小，可在任意位置点燃，耐震、寿命长等优点，特别是它具有较强的透雾能力，因此特别适用于道路照明。金属卤化物灯具有光效高、光色好、尺寸小、功率大，所需启动电流小，抗电压波动稳定性比较高等特点，是比较理想的第3代光源，适用于要求照度高，显色性好的繁华街道和立交桥的照明。（1）电光源1.灯具的构造灯具的作用是把光源发出的光按需要重新加以分配，以提高光源光通量的利用率，并使路面获得良好的均匀亮度。此外，灯具还能起到固定和保护光源，并把光源和电源连接起来以及限制眩光的作用。对灯具设计的基本要求是配光合理和效率高。A.道路照明灯具的分类B.道路照明灯具常用材料（2）灯具光通量光通量是每单位时间到达、离开或通过曲面的光能数量。流明(lm)是国际单位体系(SI)和美国单位体系(AS)的光通量单位。道路照明灯具的分类功能性灯具灯具内装有控光部件（反光器和折光器），以便重新分配光源光通量，使配光符合道路照明要求，光的利用率得以提高，眩光也受到限制。此类灯具也有一定的装饰效果，常用于一般道路、大型广场、停车场及立体交叉场所的照明。装饰性灯具一般采用装饰性透光部件围绕光源组合而成，并适当兼顾效率和限制眩光效果。这种灯具一般多用于庭院、商业街道的照明，人行道、艺术效果要求高的广场也可以采用。截光型灯具配光较窄，光通分布主要集中在0～60°范围内，严格限制了水平光线，几乎感觉不到眩光，因此适用于高速道路。非截光型灯具配光很宽(灯具横向)，不限制眩光，光通分布一般在0°～80°范围内，而且在70°～80°之间光强很高，0°～70°之间较弱，因此，适用于要求明亮的繁华街道或其它场所。半截光型灯具介于截光与非截光型之间，广泛用于一般道路照明。按灯具用途分类按灯具的光强分布分类功能性灯具装饰性灯具返回返回道路照明灯具常用材料常用材料是铝和玻璃钢。两者的共同特点是：轻、耐腐蚀、强度比较高，且适合于大批量生产。差别在于玻璃钢比铝还要轻，但刚性和散热性能不如铝，而且铝还可以铸造成各种复杂形状，而玻璃钢只能压成比较简单的形状。有时壳体也用薄钢板制成，其优点是机械强度高、成本低，也适合大批量生产，缺点是对表面的防腐蚀处理要求高。常用材料是铝板。铝成型后还要进行电解抛光和阳极氧化处理，以提高反光系数和耐腐蚀性、耐磨性和可檫性能。有时为了提高反光器的反光性能可采用高纯铝来制作反光面，但它比较软。为了提高它的强度，有时在高纯铝外面再套上一层普通铝。除铝之外，还可以在玻璃钢、塑料或其它金属上镀上一层铝来做反光器，但不太经济。壳体反光器道路照明灯具常用材料目前，常规路灯灯具透光罩多用有机玻璃制作。优点：透光性能好，无论在太阳或灯泡的紫外线辐射作用下都不易变色，耐化学作用性能好，具有合理的抗冲...
