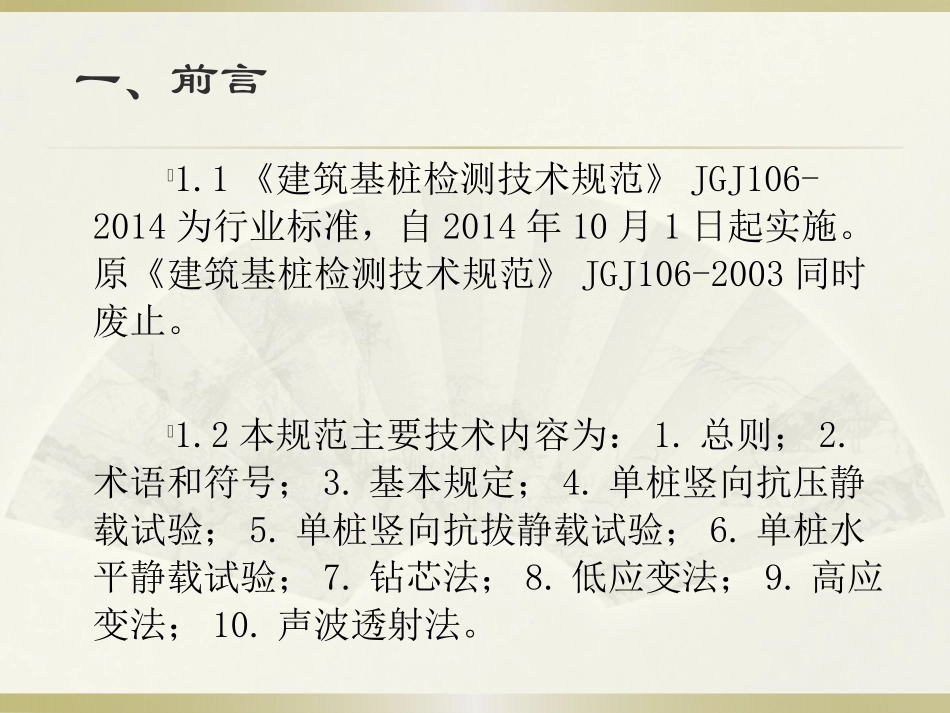

2014年度技术培训研讨会《建筑基桩检测技术规范》JGJ106-20142015年3月•一、前言•二、10项主要修订•三、其他修订目录一、前言1.1《建筑基桩检测技术规范》JGJ106-2014为行业标准，自2014年10月1日起实施。原《建筑基桩检测技术规范》JGJ106-2003同时废止。1.2本规范主要技术内容为：1.总则；2.术语和符号；3.基本规定；4.单桩竖向抗压静载试验；5.单桩竖向抗拔静载试验；6.单桩水平静载试验；7.钻芯法；8.低应变法；9.高应变法；10.声波透射法。一、前言一、前言1.3本规范修订的主要技术内容有10项：1.取消了工程桩承载力验收检测应通过统计得到承载力特征值的要求；2.修改了抗拔桩验收检测实施的有关要求；3.修改了水平静载试验要求以及水平承载力特征值的判定方法；4.补充、修改了钻芯法桩身完整性判定方法；5.增加了低应变法检测时应进行辅助验证检测的要求；6.取消了高应变法对动测承载力检测值进行统计的要求；7.补充、修改了声波透射法现场测试和异常数据剔除的要求；8.增加了采用变异系数对检测剖面声速异常判断概率统计值进行限定的要求；9.修改了声波透射法多测线、多剖面的空间关联性判据；10.增加了滑动测微计测量桩身应变的方法。一、前言1.4本规范中第4.3.4、第9.2.3、第9.2.5和第9.4.5条为强制性条文，必需严格执行。4.3.4为设计提供依据的单桩竖向抗压静载试验应采用慢速维持荷载法。9.2.3高应变检测专用锤击设备应具有稳固的导向装置。重锤应形状对称，高径（宽）比不得小于1。9.2.5采用高应变法进行承载力检测时，锤的重量与单桩竖向抗压承载力特征值的比例不得小于0.02。9.4.5高应变实测的力和速度信号第一峰起始段不成比例时，不得对实测力或速度信号进行调整。二、10项主要修订2003版规范要求“工程桩承载力检测结果的评价，应给出每根受检桩的承载力检测值，并据此给出单位工程同一条件下的单桩承载力特征值是否满足设计要求的结论”2014版规范改为“工程桩承载力验收检测应给出受检桩的承载力检测值，并评价单桩承载力是否满足设计要求”。取消了“单位工程”、“同一条件”，不再要求工程桩验收时通过统计方法得到承载力特征值。本修订适用于单桩竖向抗压静载试验、单桩竖向抗拔静载试验以及单桩水平静载试验，但应注意的是：当为设计提供依据的竖向抗压极限承载力（或竖向抗拔极限承载力、水平极限承载力），仍可通过统计的方法得出。2.1取消了工程桩承载力验收检测应通过统计得到承载力特征值的要求二、10项主要修订①试验桩，加载至岩土极限状态或桩身强度限值；②工程桩，不小于特征值2.0倍,上拔量达设计值；③受抗裂条件控制时，可按设计确定最大加载值；④检测抗拔桩受力状态，与设计受力状态一致；⑤预估的最大试验荷载不得大于钢筋的设计强度；⑥其他要求同单桩竖向抗压静载试验。2.2修改了抗拔桩验收检测实施的有关要求二、10项主要修订单桩水平承载力特征值的确定：①当桩身不允许开裂或灌注桩配筋率小于0.65%时，可取水平临界荷载的0.75倍；②对钢筋混凝土预制桩、钢桩和配筋率不小于0.65%的灌注桩，可取设计桩顶标高处水平位移所对应荷载的0.75倍；水平位移可按下列规定取值：1）对水平位移敏感的建筑物取6mm；2）对水平位移不敏感的建筑物取10mm。③取设计要求的水平允许位移对应的荷载，且满足桩身抗裂要求。2.3修改了水平静载试验要求以及水平承载力特征值的判定方法二、10项主要修订①同深度部位的不同钻孔的芯样质量的关联性；②芯样强度检测值对桩身完整性判定的影响。2.4补充、修改了钻芯法桩身完整性判定方法二、10项主要修订钻芯法桩身完整性判定2.4补充、修改了钻芯法桩身完整性判定方法类别特征单孔两孔三孔Ⅰ类混凝土芯样连续、完整、胶结好，芯样侧表面光滑、骨料分布均匀，芯样呈长柱状、断口吻合芯样侧表面仅见少量气孔局部芯样侧表面有少量气孔、蜂窝麻面、沟槽，但在另一孔同一深度部位的芯样中未出现，否则应判为Ⅱ类局部芯样侧表面有少量气孔、蜂窝麻面、沟槽，但在三孔同一深度部位的芯样中未同时出现，否则应判为Ⅱ类二、10项主要修订2.4补充、修改了钻芯法桩...
