三甲医院智能化系统设计VIP免费

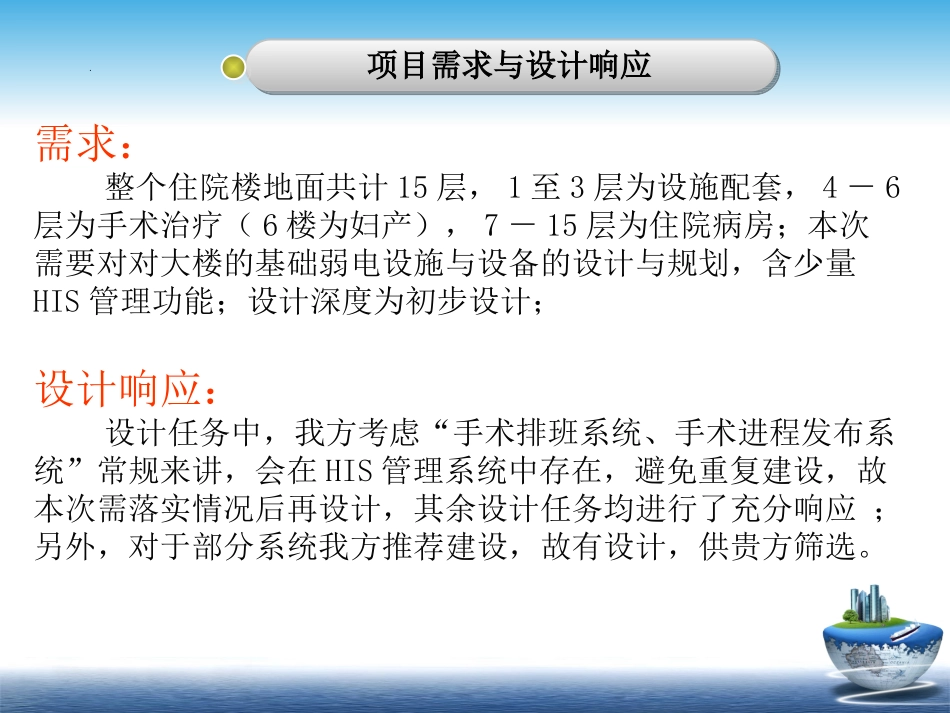

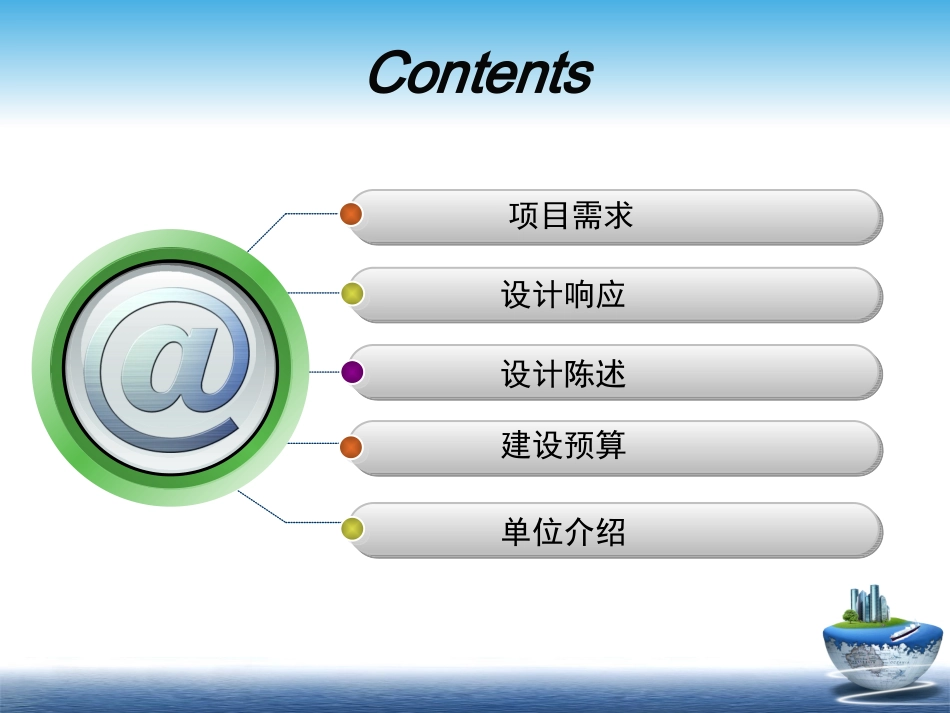

三甲医院住院大楼弱电智能化系统初设方案Contents项目需求设计响应设计陈述建设预算单位介绍项目需求与设计响应需求：整个住院楼地面共计15层，1至3层为设施配套，4－6层为手术治疗（6楼为妇产），7－15层为住院病房；本次需要对对大楼的基础弱电设施与设备的设计与规划，含少量HIS管理功能；设计深度为初步设计；设计响应：设计任务中，我方考虑“手术排班系统、手术进程发布系统”常规来讲，会在HIS管理系统中存在，避免重复建设，故本次需落实情况后再设计，其余设计任务均进行了充分响应；另外，对于部分系统我方推荐建设，故有设计，供贵方筛选。系统设计主要特点对直接面向病人服务的系统适度重点投入,取得外观、功能、可靠性与成本的平衡；如停车场管理系统、公共广播系统、医护对讲系统；对适当增加弱电投入，却能明显降低其他方面运营成本，最终提高总收益的系统则足量投入，如数字变模拟的有线电视转换系统；直接面向医院运营管理服务的支撑系统必须保证性能与可靠性的前提下，进行足额的投入（计算机网络与布线系统）；对其他后台基础运营系统则在保障其有效可靠的基础上，降低成本（如楼控等）。ACB必建基础设施提高客户满意度提高管理水平及服务效率………………弱电智能系统价值设计陈述设计陈述综合布线系统详细需求表分为电话网络及计算机网络系统；其中计算机网络系统分为医疗设备专网、医院信息管理内网(含HIS及办公无线网)、病房Internet网（外网）;不同网络系统均独立配线；采用超五类非屏蔽双绞线与单模光纤解决方案。主设备间设置在住院部2楼计算机中心机房内，各楼层按每三层一个汇聚点的设计原则，进行配线管理；光缆配置16芯，考虑日后技术发展升级冗余。综合管路：镀锌桥架，管线采用热镀锌管。部分PVC综合布线布点原则序号房间综合布线点位表内话外网内无线智能化设备网医疗设备网内网1办公室（每工位）10012收银等窗口（POS机）10013护士站20024普通病房110105VIP病房110106手术室00117普通功能房10018楼层过道等公共区域2合计185162414296354详见点位表…………。网络系统1一级主干网1.1HIS医院管理信息网1.2CIS临床医学信息网1.3BIS建筑监控网1.4ME医学仪器网1.5医疗会诊网1.6外联网2二级专业网2.1手术室专业网(op*net)2.2重症监护专业网(ICU*NET)2.3医用图像专业网(PACS*NET)2.4检查化验专业网(LIS*NET)2.5心电图专业网(ECG*NET)2.6脑电图专业网(EEG*NET)3无线网3.1IP无线网3.2身份识别无线网RFID网络划分:内网与外网物理隔离,确保安全;网络安全:安装防火墙，并对内部员工上网行为进行管控(可指定带宽、指定所上网站、工作时间禁止挂QQ等，所有人员上网记录可检索查询）;内网管理:利用交换机VLAN管理功能,将内部网络划为设备管理网、控制网、财务网、院务院等，进行不同的访问隔离；内网核心层采用虚拟化技术；骨干线路冗余设计，实现设备的热备和失效自动切换，确保内网的高稳定性；网络监管：安装网络质量在线监视系统，所有内外网络线路状态，集团可实时监测、管理;无线覆盖:过道安装,仅满足内部工作人员采有无线设备进行移动办公需求（外线WIFI可由运营商免费覆盖）.网络系统设计要领与难点网络系统图－内网安全防范系统监控系统:大楼内重点区域设计监控点位;门禁系统:大楼内重点通道、重要房间设计门禁点位;巡更系统:巡逻必到点，安全隐患点设计无线巡更；监控系统布点原则序号房间安全防范系统红外枪式普通枪式彩色半球红外半球球机1大楼出入口212收银、取血、取药等窗口（每工位）01003护士站0204电梯厅015VIP病房00006财务室、机房等重要房间0107ICU、早产儿室、苏醒等重要诊室01008污洗间19楼层过道等公共区域610晾晒阳台111多人普通病房（伪装型摄像机？）12其它科室的分监控中心（如产科自行管理？）13合计307541675监控系统设计要领与难点点位分布:对大厅及各主要出入口、电梯、公共走廊、大楼外围、停车库进行监视防范，含易出现医患纠纷点（资金往来窗口、护士站等）、安全隐患点（电梯间、废弃物处置间）、重要房间（设备机房、档案室、财务室等）;停车场因无总平面图，暂预留部分摄像机，日后...
