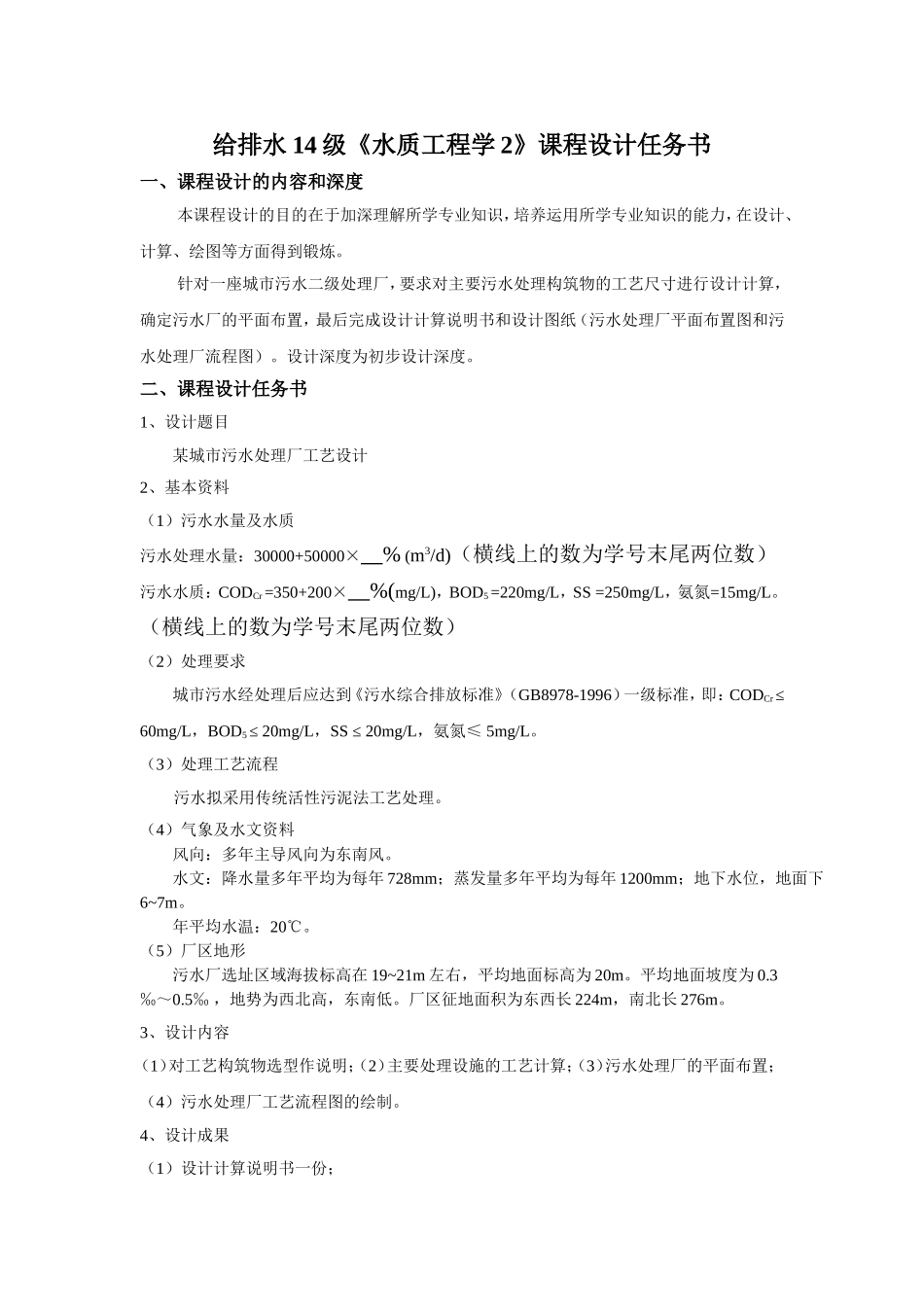

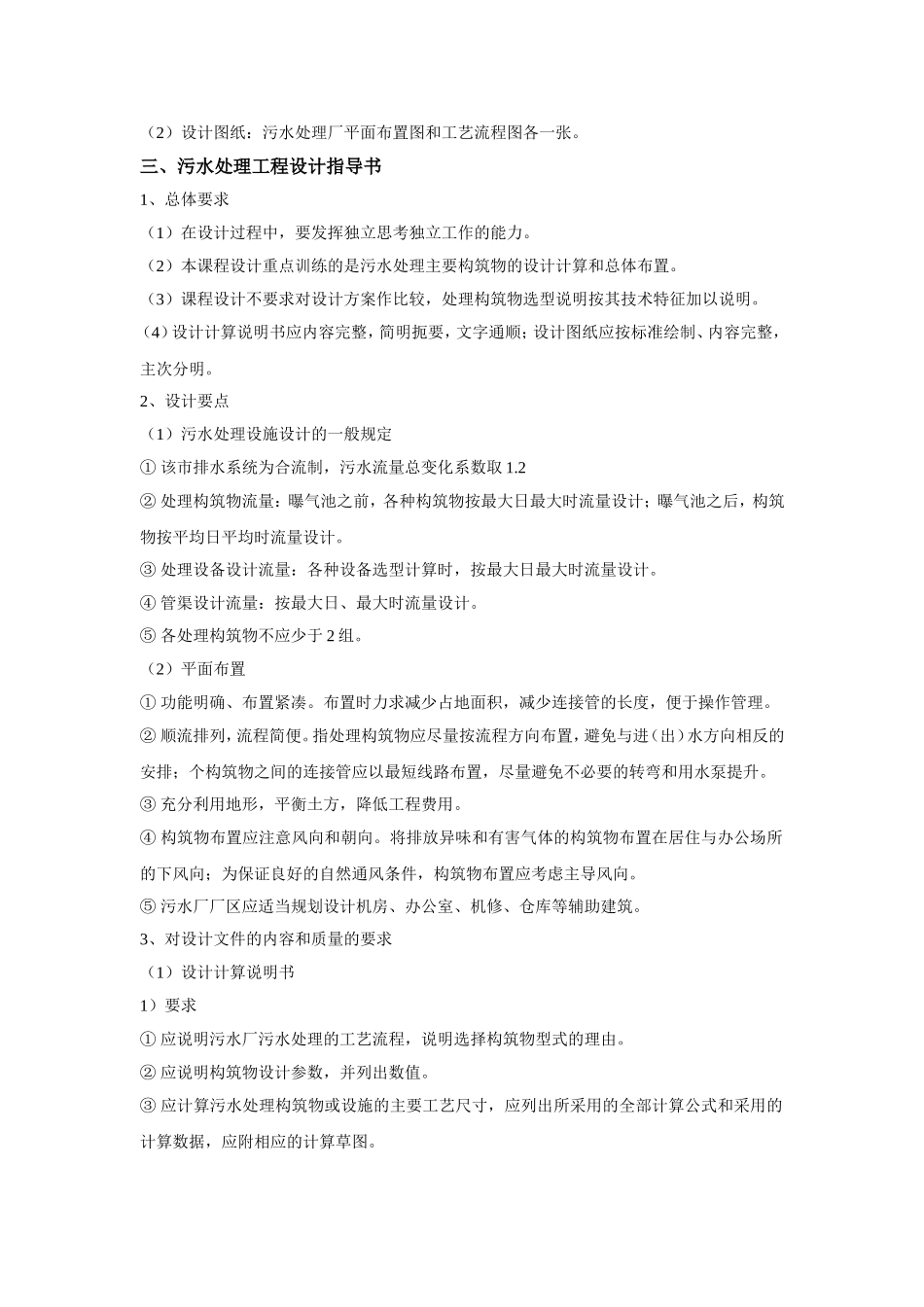

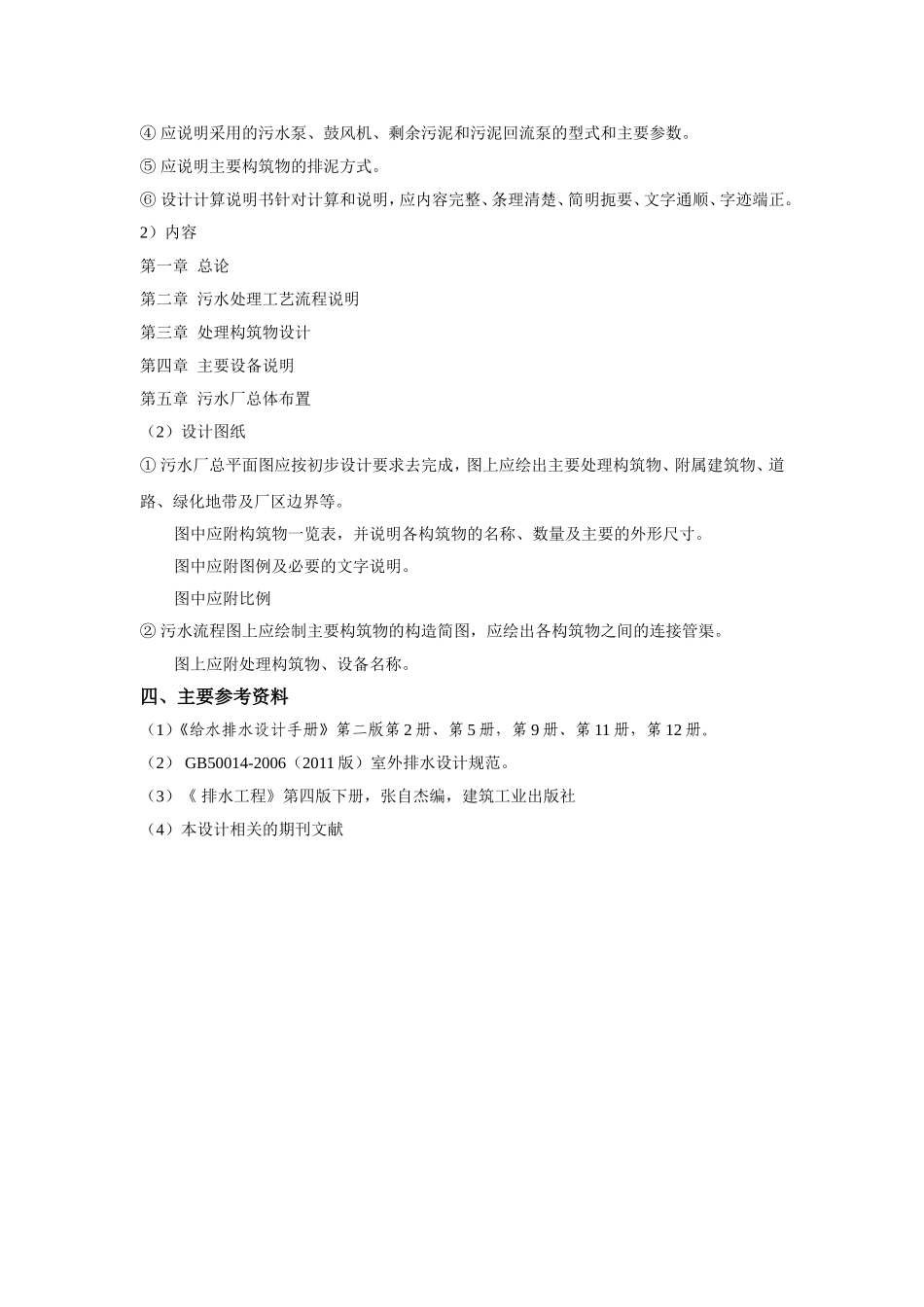

给排水14级《水质工程学2》课程设计任务书一、课程设计的内容和深度本课程设计的目的在于加深理解所学专业知识，培养运用所学专业知识的能力，在设计、计算、绘图等方面得到锻炼。针对一座城市污水二级处理厂，要求对主要污水处理构筑物的工艺尺寸进行设计计算，确定污水厂的平面布置，最后完成设计计算说明书和设计图纸（污水处理厂平面布置图和污水处理厂流程图）。设计深度为初步设计深度。二、课程设计任务书1、设计题目某城市污水处理厂工艺设计2、基本资料（1）污水水量及水质污水处理水量：30000+50000×%(m3/d)（横线上的数为学号末尾两位数）污水水质：CODCr=350+200×%(mg/L)，BOD5=220mg/L，SS=250mg/L，氨氮=15mg/L。（横线上的数为学号末尾两位数）（2）处理要求城市污水经处理后应达到《污水综合排放标准》（GB8978-1996）一级标准，即：CODCr≤60mg/L，BOD5≤20mg/L，SS≤20mg/L，氨氮≤5mg/L。（3）处理工艺流程污水拟采用传统活性污泥法工艺处理。（4）气象及水文资料风向：多年主导风向为东南风。水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1200mm；地下水位，地面下6~7m。年平均水温：20℃。（5）厂区地形污水厂选址区域海拔标高在19~21m左右，平均地面标高为20m。平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。厂区征地面积为东西长224m，南北长276m。3、设计内容（1）对工艺构筑物选型作说明；（2）主要处理设施的工艺计算；（3）污水处理厂的平面布置；（4）污水处理厂工艺流程图的绘制。4、设计成果（1）设计计算说明书一份；（2）设计图纸：污水处理厂平面布置图和工艺流程图各一张。三、污水处理工程设计指导书1、总体要求（1）在设计过程中，要发挥独立思考独立工作的能力。（2）本课程设计重点训练的是污水处理主要构筑物的设计计算和总体布置。（3）课程设计不要求对设计方案作比较，处理构筑物选型说明按其技术特征加以说明。（4）设计计算说明书应内容完整，简明扼要，文字通顺；设计图纸应按标准绘制、内容完整，主次分明。2、设计要点（1）污水处理设施设计的一般规定①该市排水系统为合流制，污水流量总变化系数取1.2②处理构筑物流量：曝气池之前，各种构筑物按最大日最大时流量设计；曝气池之后，构筑物按平均日平均时流量设计。③处理设备设计流量：各种设备选型计算时，按最大日最大时流量设计。④管渠设计流量：按最大日、最大时流量设计。⑤各处理构筑物不应少于2组。（2）平面布置①功能明确、布置紧凑。布置时力求减少占地面积，减少连接管的长度，便于操作管理。②顺流排列，流程简便。指处理构筑物应尽量按流程方向布置，避免与进（出）水方向相反的安排；个构筑物之间的连接管应以最短线路布置，尽量避免不必要的转弯和用水泵提升。③充分利用地形，平衡土方，降低工程费用。④构筑物布置应注意风向和朝向。将排放异味和有害气体的构筑物布置在居住与办公场所的下风向；为保证良好的自然通风条件，构筑物布置应考虑主导风向。⑤污水厂厂区应适当规划设计机房、办公室、机修、仓库等辅助建筑。3、对设计文件的内容和质量的要求（1）设计计算说明书1）要求①应说明污水厂污水处理的工艺流程，说明选择构筑物型式的理由。②应说明构筑物设计参数，并列出数值。③应计算污水处理构筑物或设施的主要工艺尺寸，应列出所采用的全部计算公式和采用的计算数据，应附相应的计算草图。④应说明采用的污水泵、鼓风机、剩余污泥和污泥回流泵的型式和主要参数。⑤应说明主要构筑物的排泥方式。⑥设计计算说明书针对计算和说明，应内容完整、条理清楚、简明扼要、文字通顺、字迹端正。2）内容第一章总论第二章污水处理工艺流程说明第三章处理构筑物设计第四章主要设备说明第五章污水厂总体布置（2）设计图纸①污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、附属建筑物、道路、绿化地带及厂区边界等。图中应附构筑物一览表，并说明各构筑物的名称、数量及主要的外形尺寸。图中应附图例及必要的文字说明。图中应附比例②污水流程图上应绘制主要构筑物的构造简图，应绘出各构筑物之间的连接管渠。图上应附处理构...
