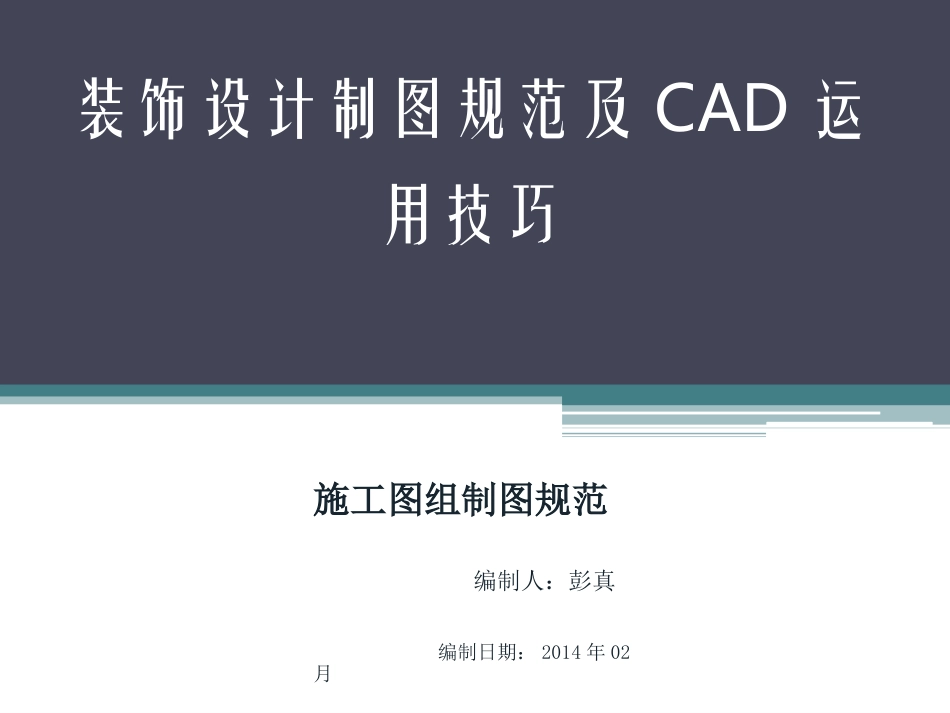

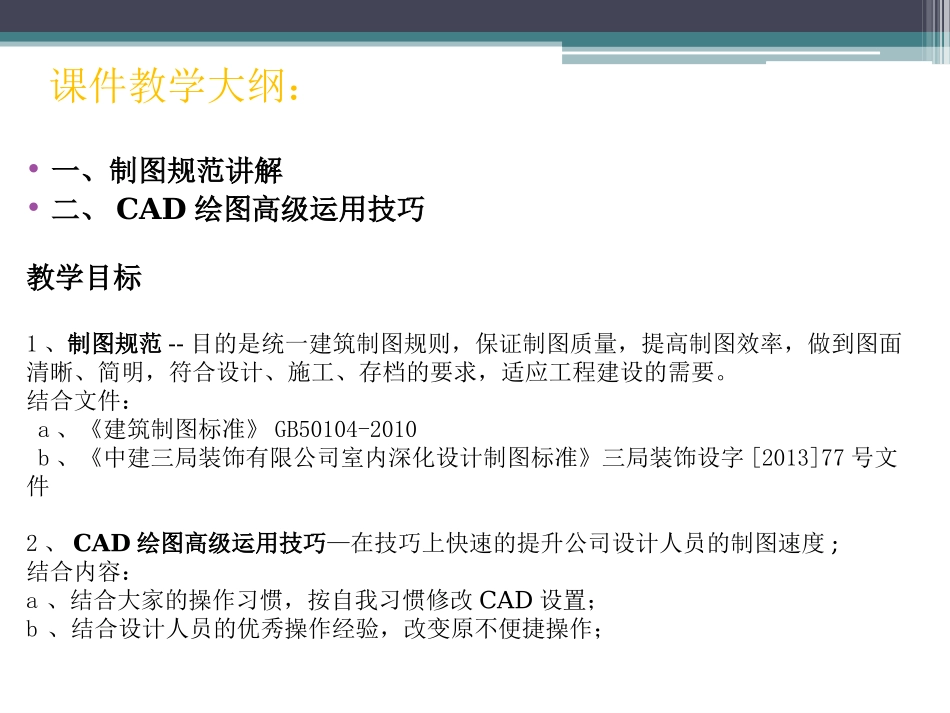

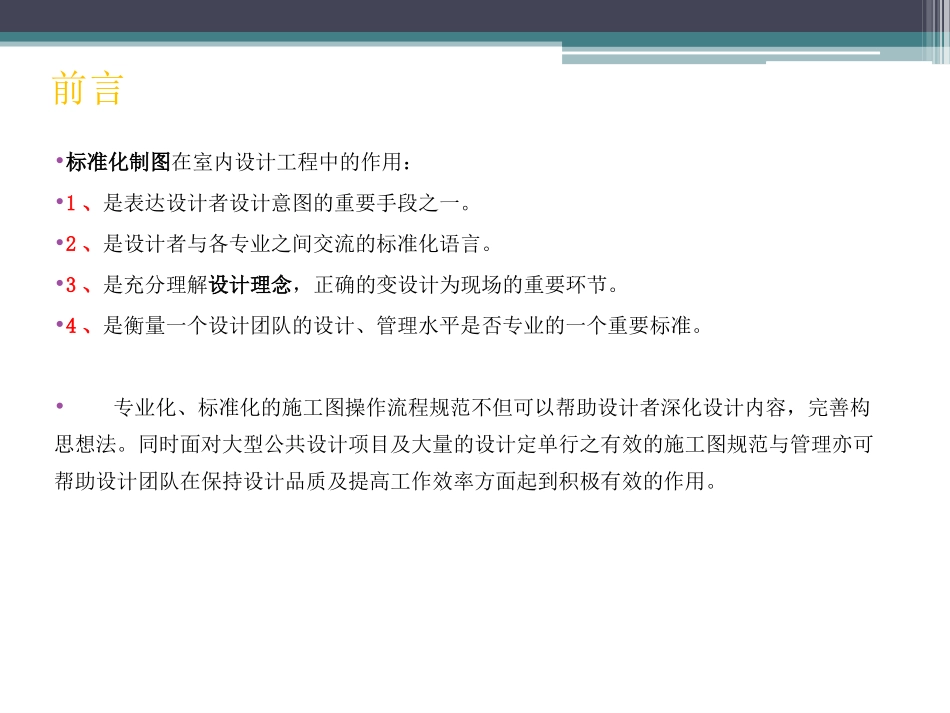

装饰设计制图规范及CAD运用技巧施工图组制图规范编制人：彭真编制日期：2014年02月前言•标准化制图在室内设计工程中的作用：•1、是表达设计者设计意图的重要手段之一。•2、是设计者与各专业之间交流的标准化语言。•3、是充分理解设计理念，正确的变设计为现场的重要环节。•4、是衡量一个设计团队的设计、管理水平是否专业的一个重要标准。•专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法。同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。课件教学大纲：•一、制图规范讲解•二、CAD绘图高级运用技巧教学目标1、制图规范--目的是统一建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要。结合文件：a、《建筑制图标准》GB50104-2010b、《中建三局装饰有限公司室内深化设计制图标准》三局装饰设字[2013]77号文件2、CAD绘图高级运用技巧—在技巧上快速的提升公司设计人员的制图速度;结合内容：a、结合大家的操作习惯，按自我习惯修改CAD设置；b、结合设计人员的优秀操作经验，改变原不便捷操作；制图规范目录第一章、图纸幅面规格第二章、图线第三章、图纸符号第四章、尺寸标注第五章、图例材质图例灯具机电图例隔墙图例第六章、图层的设置线型与笔宽的设置第七章、图面构图的设置第八章、施工图编制的顺序1.图纸名称2.立面索引指向符号3.标注材料索引符号4.索引符号与详图符号5.剖切符号6.剖面局部放大7、标高标注符号8.引出线9、剖断省略线符号10、放线定位点符号11、修订云符号12、指北针13、门编号14、中心线15、绝对对称符号16、轴线号符号第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，简称图签，为了合理使用并便于图纸管理装订，室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准，如表1-1的规定及图1-1的格式。标准的图纸以A0号图纸841*1189为幅面基准，通过对折共分为5种规格。图纸幅面及图框尺寸（mm）表1-1尺寸代号幅面代号A0A1A2A3A4bxL841*1189594*841420*594297*420210*297c105a251.1.2、图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。图纸长边加长尺寸（mm）表1-2幅面尺寸长边尺寸长边加长尺寸A011891486、1635、1783、1932、2080、2230、2378A18411051、1261、1471、1682、1892、2102A2594743、891、1041、1189、1338、1486、1635、1783、1932、2080A3420630、841、1051、1261、1471、1682、18921.2.2室内设计中的设计图纸一般需要审定，水、电、消防等相关专业负责人要会签，这时可在图纸装订一侧设置会签栏，不需要会签的图纸可不设会签栏。其形式可见图2-1。表2-1二、标题栏与会签栏1.2.1标题栏的主要内容包括设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目内容。如有备注说明或图例简表也可视其内容设置其中，标题栏的长宽与具体内容可根据工程项目进行调整。房屋建筑室内装饰装修制常用线性第二章符号的设置符号是构成室内设计施工图的基本元素之一，本讲义所绘制的符号均在布局空间内按1：1比例绘制，形成标准模板。在标注时可直接调用，对保证图面的统一规范及美观起到很大的作用。•1、图纸名称•名称：图纸名称设计院图纸名称符号选用制图名称符号选用制图符号设计院图纸规范符号文本25/2/52、立面索引指向符号设计院图纸规范符号文本选用制图符号如索引立面在不同的图幅内可采用下图形式选用制图符号设计院图纸规范符号文本3、标注材料索引符号设计院图纸规范符号文本选用制图符号25/2/5设计院图纸规范符号文本选用制图符号25/2/5选用制图符号4、详图索引符号11F-P-01详图号，子高为2.5mm，字体为仿宋体GB2312详图所在图的图号，字高为2.5mm，字体为仿宋体GB2312圆直径，为8mm设计院图纸规范符号文本选用制图符号5、节点剖切索引符号2.2.1名称：节点剖切索引符号2.2.2用途：可用于平面、天花、立面造型的剖切，可贯穿剖切也可断续剖切节点2.2.3尺度：剖切索引符号...
