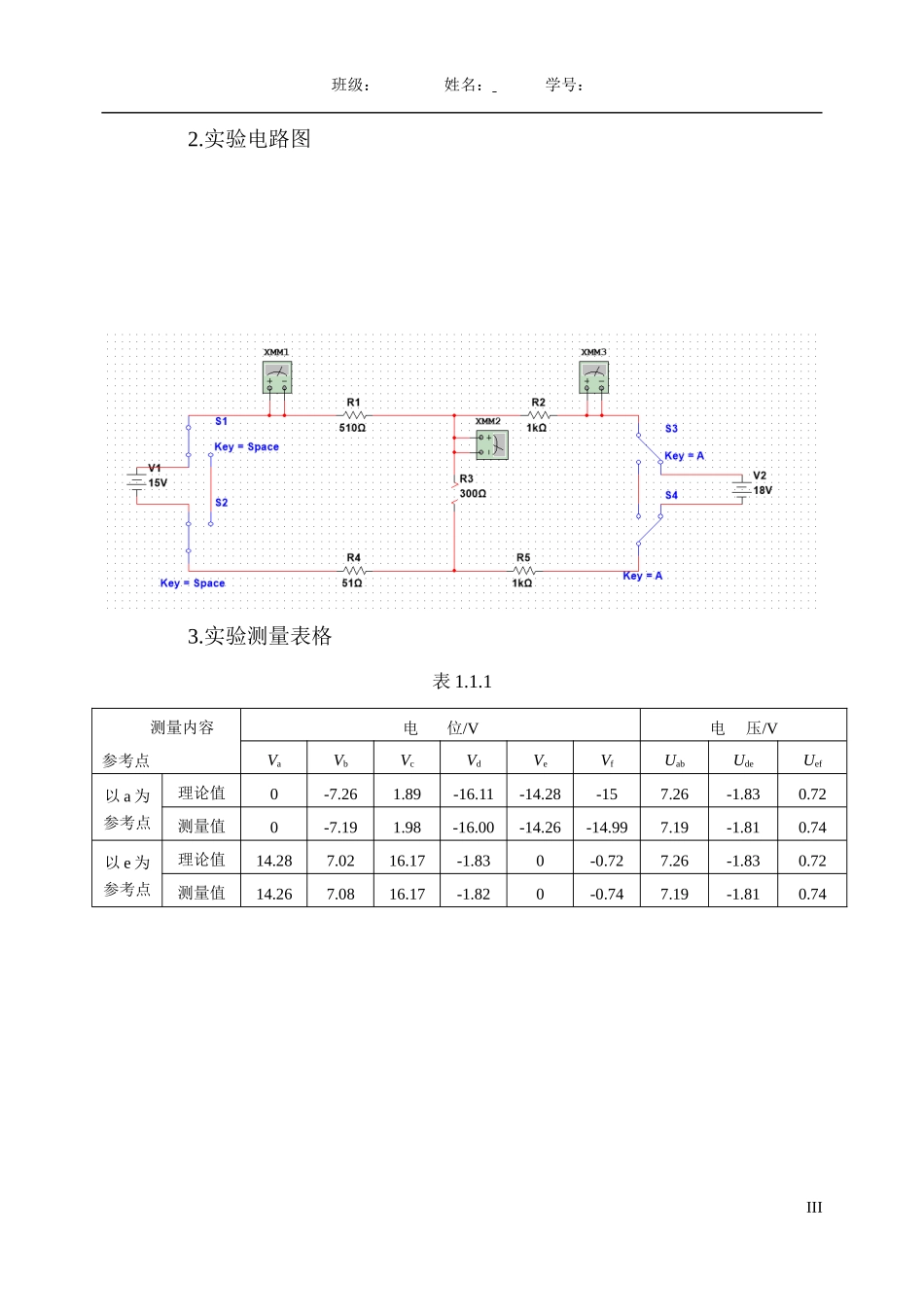

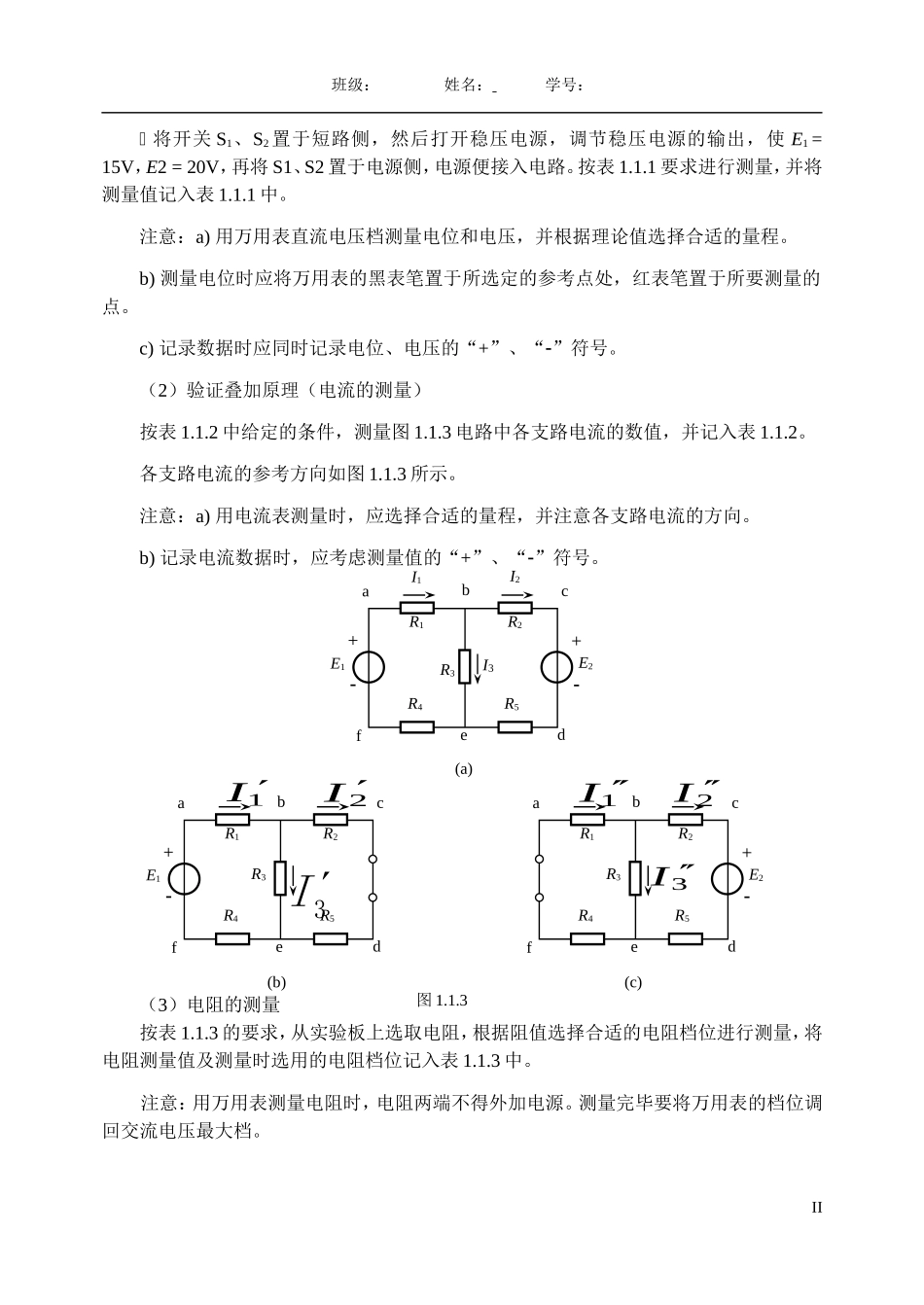

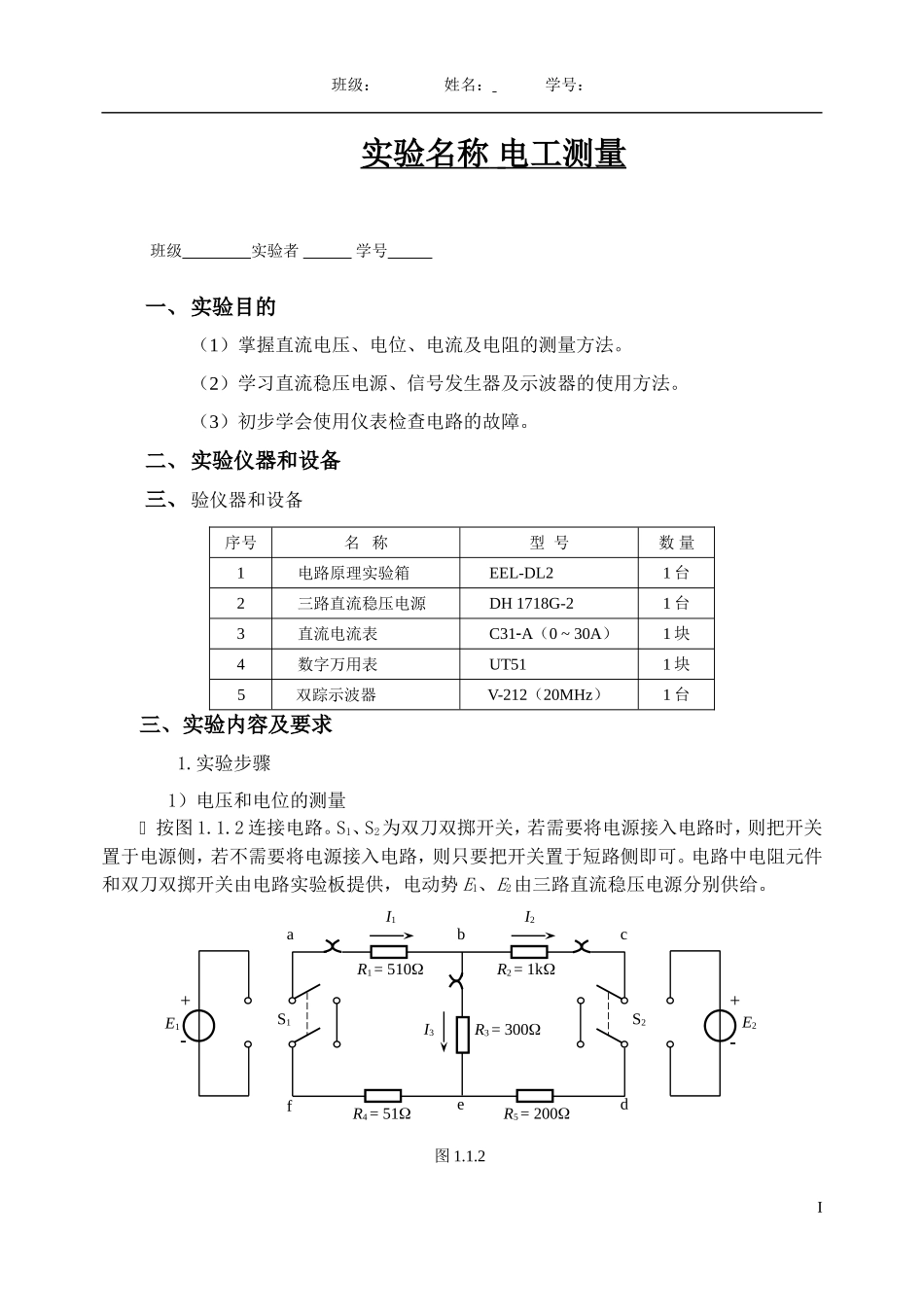

班级：姓名：学号：实验名称电工测量班级实验者学号一、实验目的（1）掌握直流电压、电位、电流及电阻的测量方法。（2）学习直流稳压电源、信号发生器及示波器的使用方法。（3）初步学会使用仪表检查电路的故障。二、实验仪器和设备三、验仪器和设备序号名称型号数量1电路原理实验箱EEL-DL21台2三路直流稳压电源DH1718G-21台3直流电流表C31A（0~30A）1块4数字万用表UT511块5双踪示波器V-212（20MHz）1台三、实验内容及要求1.实验步骤1）电压和电位的测量按图1.1.2连接电路。S1、S2为双刀双掷开关，若需要将电源接入电路时，则把开关置于电源侧，若不需要将电源接入电路，则只要把开关置于短路侧即可。电路中电阻元件和双刀双掷开关由电路实验板提供，电动势E1、E2由三路直流稳压电源分别供给。II1I2图1.1.2+abcdI3E2S1S2R1=510R2=1kR3=300ef+E1R4=51R5=200班级：姓名：学号：将开关S1、S2置于短路侧，然后打开稳压电源，调节稳压电源的输出，使E1=15V，E2=20V，再将S1、S2置于电源侧，电源便接入电路。按表1.1.1要求进行测量，并将测量值记入表1.1.1中。注意：a)用万用表直流电压档测量电位和电压，并根据理论值选择合适的量程。b)测量电位时应将万用表的黑表笔置于所选定的参考点处，红表笔置于所要测量的点。c)记录数据时应同时记录电位、电压的“+”、“”符号。（2）验证叠加原理（电流的测量）按表1.1.2中给定的条件，测量图1.1.3电路中各支路电流的数值，并记入表1.1.2。各支路电流的参考方向如图1.1.3所示。注意：a)用电流表测量时，应选择合适的量程，并注意各支路电流的方向。b)记录电流数据时，应考虑测量值的“+”、“”符号。R3（3）电阻的测量按表1.1.3的要求，从实验板上选取电阻，根据阻值选择合适的电阻档位进行测量，将电阻测量值及测量时选用的电阻档位记入表1.1.3中。注意：用万用表测量电阻时，电阻两端不得外加电源。测量完毕要将万用表的档位调回交流电压最大档。II图1.1.3(a)fI1+abcdI3E1E2I2R1R2R4e+R5(b)f1IabcdE1R1R2R3R4e+R52I3I(c)f+abcdE2R1R2R3R4eR53I2I1I班级：姓名：学号：2.实验电路图3.实验测量表格表1.1.1测量内容参考点电位/V电压/VVaVbVcVdVeVfUabUdeUef以a为参考点理论值0-7.261.89-16.11-14.28-157.26-1.830.72测量值0-7.191.98-16.00-14.26-14.997.19-1.810.74以e为参考点理论值14.287.0216.17-1.830-0.727.26-1.830.72测量值14.267.0816.17-1.820-0.747.19-1.810.74III班级：姓名：学号：表1.1.表1.1.2测量条件I1/mAI2/mAI3/mAE1、E2共同作用理论值14.23理论值-9.15理论值23.39测量值14.11测量值-9.08测量值24.0E1单独作用理论值18.73理论值3.75理论值14.98测量值18.59测量值3.75测量值14.70E2单独作用理论值-4.49理论值-12.90理论值8.40测量值-4.48测量值-12.83测量值8.28I=I’+I”14.11=18.59–4.48-9.08=3.75–12.8324.0～14.70+8.28电阻测量时选用的电阻档位标称值测量值3033.72002002052k1k9912kIV班级：姓名：学号：5.硬件接线照片V班级：姓名：学号：四、总结要求（1）根据实验数据，总结电位和电压的关系：参考点不同，电位不同，但电位差（即电压）相同。（2）利用表1.1.2所测数据，验证KCL和叠加原理。经实验验证：I1=I2+I3即满足KCL原理经实验验证：I=I’+I”即满足叠加原理VI
