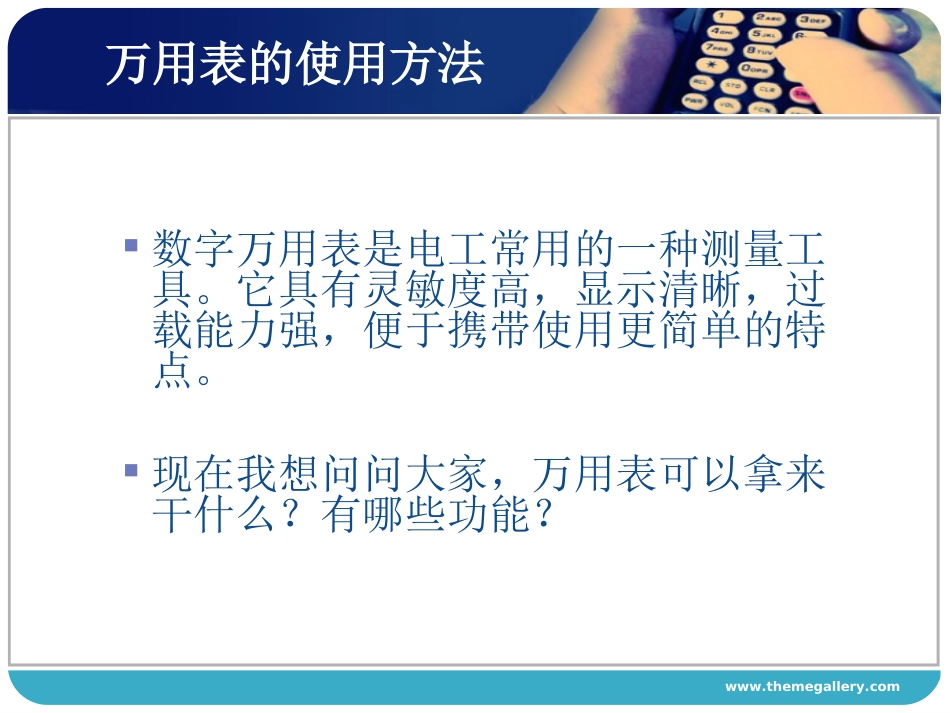

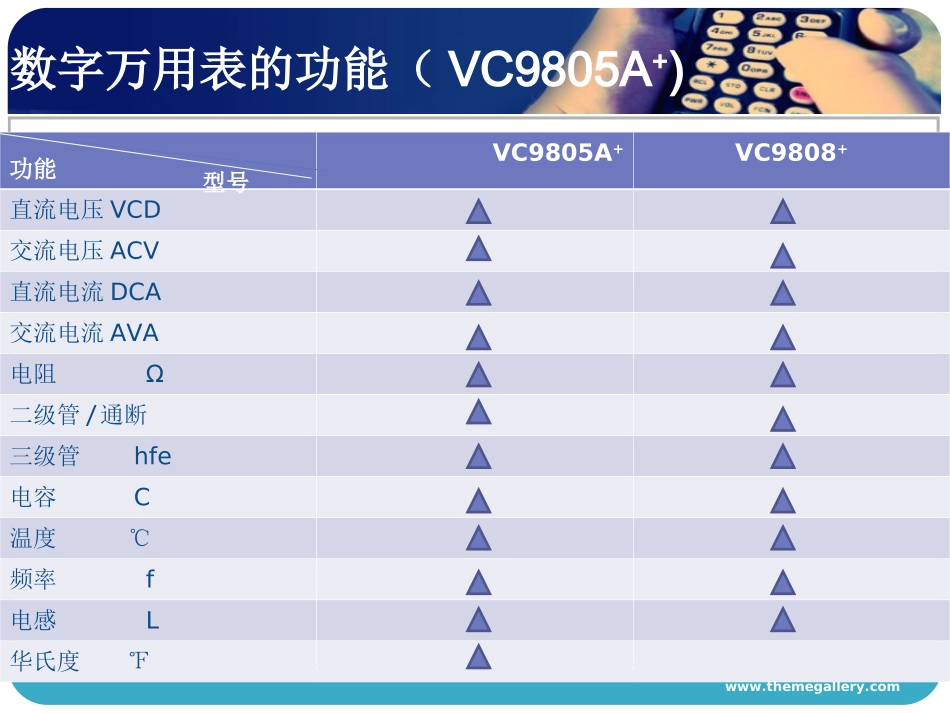

初级版--机车车间万用表的使用www.themegallery.com万用表的使用方法数字万用表是电工常用的一种测量工具。它具有灵敏度高,显示清晰,过载能力强,便于携带使用更简单的特点。现在我想问问大家,万用表可以拿来干什么?有哪些功能?www.themegallery.com数字万用表的功能(VC9805A+)VC9805A+VC9808+直流电压VCD交流电压ACV直流电流DCA交流电流AVA电阻Ω二级管/通断三级管hfe电容C温度℃频率f电感L华氏度℉型号功能www.themegallery.com认识万用表www.themegallery.com万用表常用的几种功能测电压1测电流2测电阻3测量二级管4www.themegallery.com测量电压黑表笔插COM红表笔插入VΩ。打开电源。将万用表与测量回路并联无论测量直流、交流电压,都要注意,测量时手不能碰到表笔金属部分。黑表笔插COM红表笔插入VΩ。打开电源。将万用表与测量回路并联无论测量直流、交流电压,都要注意,测量时手不能碰到表笔金属部分。www.themegallery.com交流电压测量把旋钮转到交流电压档,选到比评估值大的量程,把表笔接电源或电池两端,保持接触稳定,读数,若数值为1,表示超程了,要加大量程测量交流电压无正负之分www.themegallery.com实际演练www.themegallery.com直流电压测量•把旋钮转到直流电压档,选到比评估值大的量程,把表笔接电源或电池两端,保持接触稳定,读数,•若数值为1,表示超程了,要加大量程测量,•数值左边出现“-”号,表笔极性与实际极性相反,此时红表笔是负。www.themegallery.com测电流•直流电流的测量•先将黑表笔插入“COM”孔,•>200mA,红表笔插入“20A”插孔,并将旋钮调至直流20A档;•<200mA,红表笔插入“200mA”插孔,并将旋钮调至直流200mA档交流电流测量•与测直流电方法一样,不同的是旋钮调到交流电流档•万用表串入电路中,测量时保持稳即可读数。www.themegallery.com注意,串入被测电路将万用表串入电路中,可读数,若显示为“1”,则要加大量程;若显示数值为“-”,则表明电流从黑表笔流入www.themegallery.com注意电流测量完毕后,一定要将红表笔插回“VΩ”档,若忘记这一步而直接测电压,你的表会怎样?哈哈!你的表或电源会在“一缕轻烟中,上云霄”----报废了www.themegallery.com测电阻•将表笔插入“COM”和“VΩ”,把旋钮调至所需要“Ω”量程,用笔接触电阻金属部分,•手可以接触电阻,但不可以同时接触电阻两端,这样会影响测量精度,(人体电阻很大),•保持良好接触。读数。www.themegallery.com测量二级管表笔与测电压位置一样,将旋钮调到二级管档位,用红表笔接二级管正级,黑表笔测量二级管的负极,这样就会显示二级管的正向压降。调换表笔,屏显示“1”为正常。因为二级管的反向电阻很大,否则二级管已经击穿。www.themegallery.com二级管的测量www.themegallery.com注意事项如果无法估计被测电压或电流的大小,则应调至最高量程档测量一次,再视情况把量程减小到合适位置。测量完毕,应将量程调到最高电压档,再关闭电源。满量程时,仪表仅在最高位显示数字“1”,其它位均消失,这时应选择更高量程。测电压时,应将仪表与被测电路并联,测电流时应与被测电路串联。测量直流时不必考虑正负极当误用交流电压档测量直流电压,或反之,显示屏将显示“000”,或低位上的数字出现跳动。禁止在测量高电压(220V以上)或测量大电流时(0.5A以上),换量程,以防止产生电弧,烧损开关触点www.themegallery.com万用表的使用视频学习万用表的使用最终%20版.avi宁柳庆2015年12月敬请期待万用表的使用中级篇
