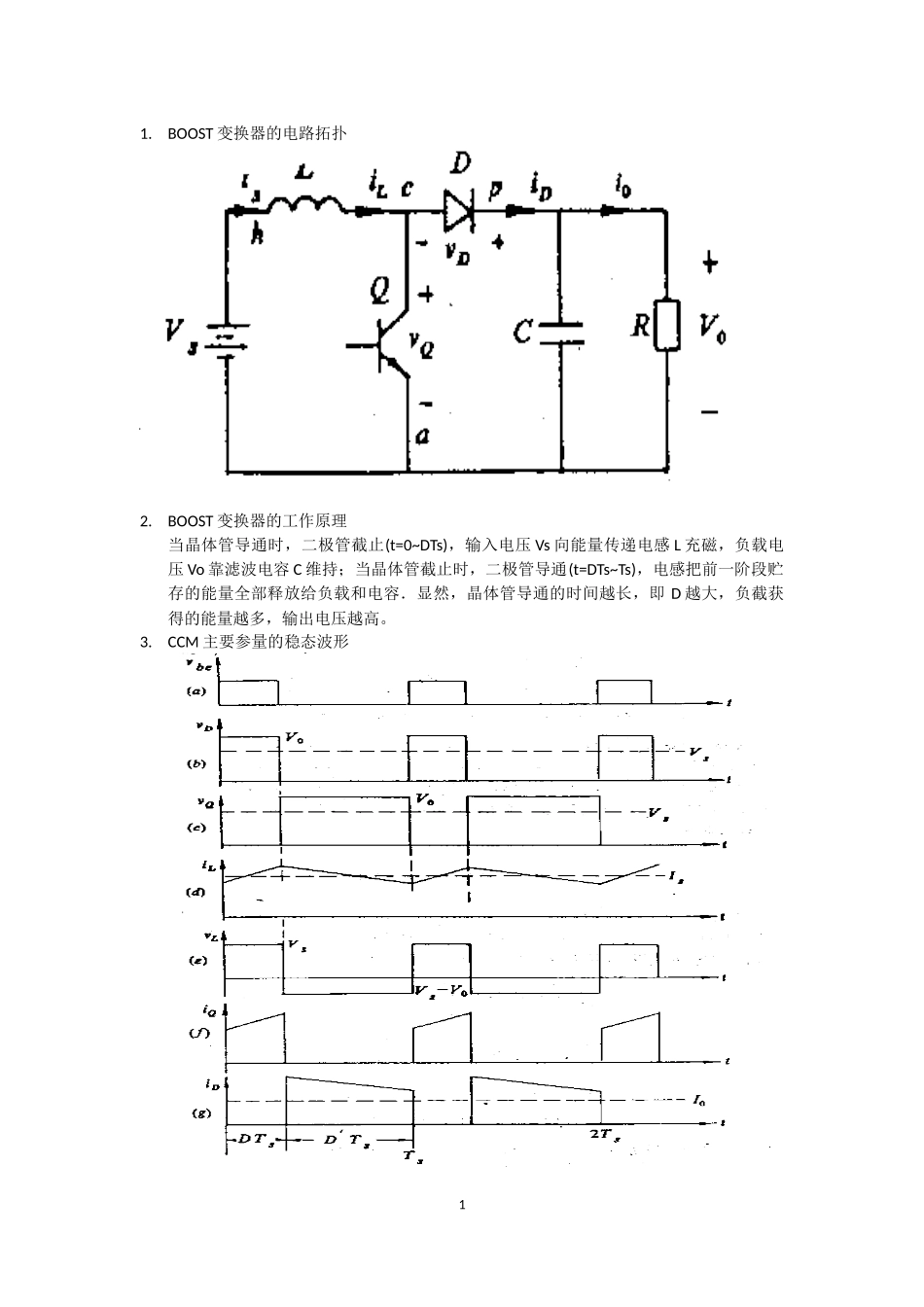

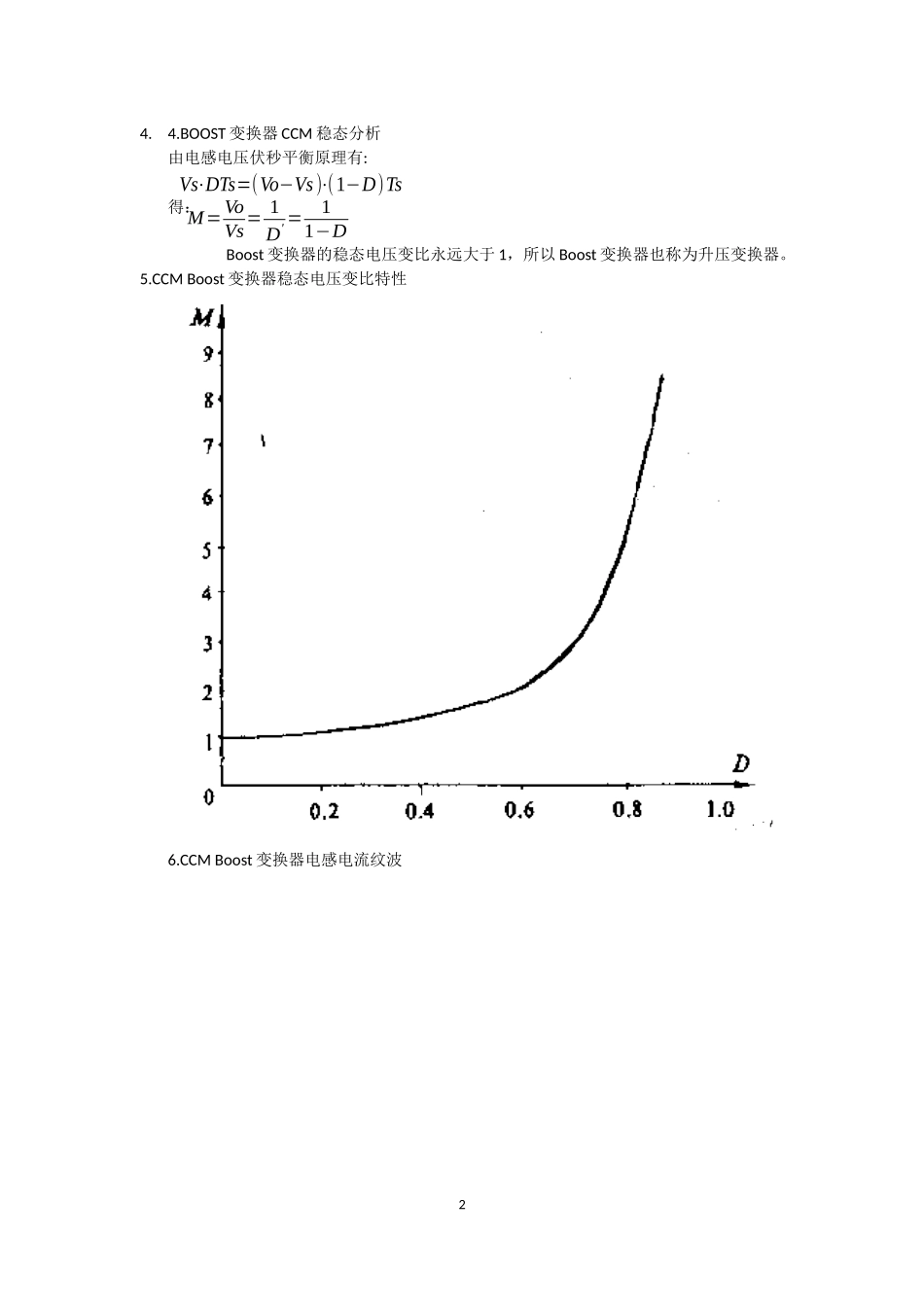

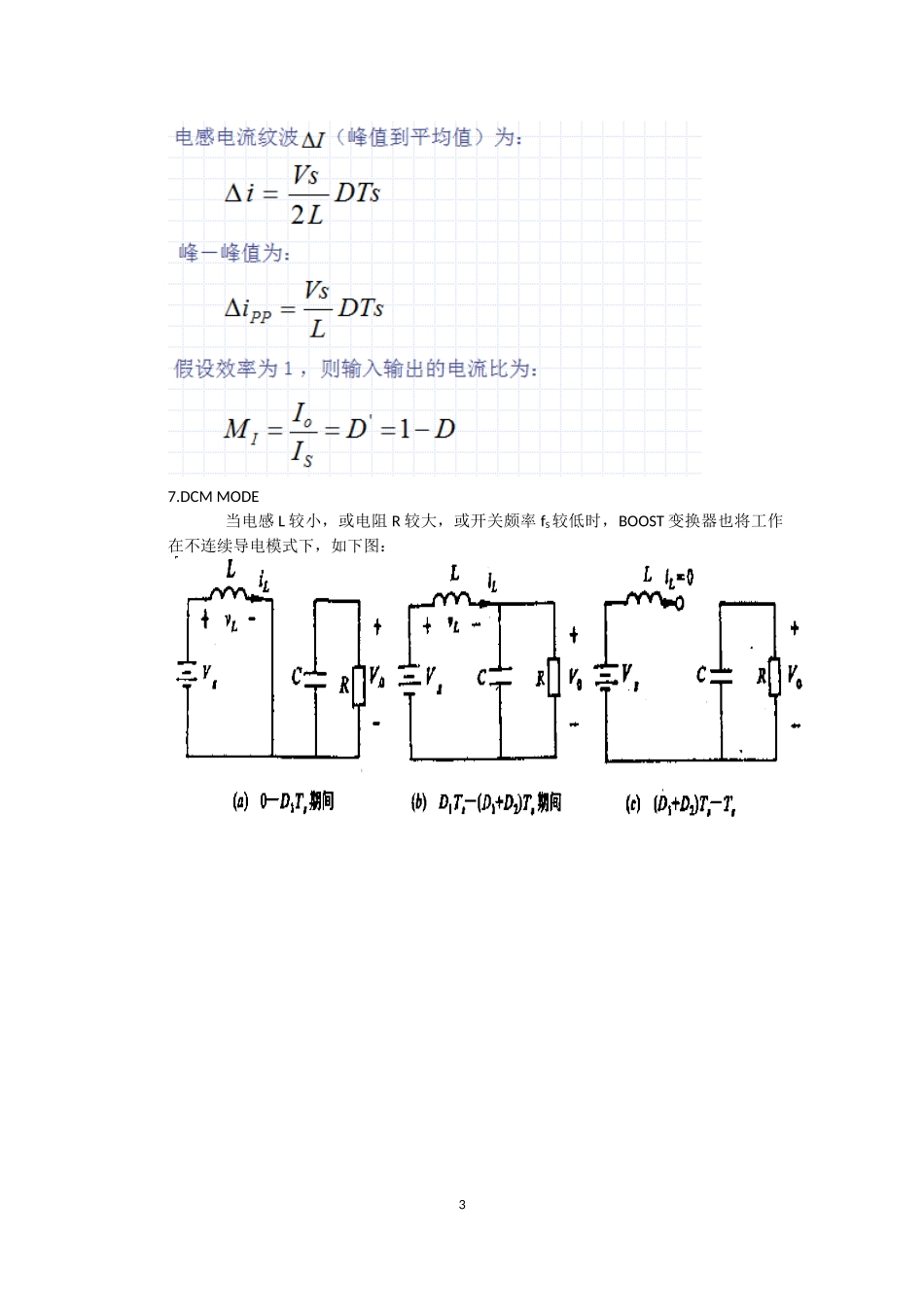

1.BOOST变换器的电路拓扑2.BOOST变换器的工作原理当晶体管导通时，二极管截止(t=0~DTs)，输入电压Vs向能量传递电感L充磁，负载电压Vo靠滤波电容C维持；当晶体管截止时，二极管导通(t=DTs~Ts)，电感把前一阶段贮存的能量全部释放给负载和电容．显然，晶体管导通的时间越长，即D越大，负截获得的能量越多，输出电压越高。3.CCM主要参量的稳态波形14.4.BOOST变换器CCM稳态分析由电感电压伏秒平衡原理有:得：Boost变换器的稳态电压变比永远大于1，所以Boost变换器也称为升压变换器。5.CCMBoost变换器稳态电压变比特性6.CCMBoost变换器电感电流纹波2Vs⋅DTs=(Vo−Vs)⋅(1−D)TsM=VoVs=1D'=11−D7.DCMMODE当电感L较小，或电阻R较大，或开关颇率fS较低时，BOOST变换器也将工作在不连续导电模式下，如下图：39.DCM主要参量的稳态波形410.D2与电路参数的关系推导11.DCM与CCM模式的稳态电压变比曲线5Is=12VsLD1Ts(D1+D2)Is=MI0=MVoR∴M2=(D1+D2)D1K又，M=D1+D2D2⇒D2=KD1⋅1+√1+4D12/K2且：M=D1D2K=1+√1+4D12/K212.DCM与CCM的临界条件13.Kcrit与M和D1关系的图解614.BOOST变换器的优缺点BOOST变换器的优点：①输入电流是连续的，这减轻了对电源的电磁干扰；②开关晶体管发射极接地．使驱动电路简单．BOOST变换器的缺点是：①输出侧二极管的电流是脉动的，使输出纹波较大．所以实际应用中在二极管与输出之间常加入一个输出滤波网络.②电压变比水远大于1，即它只能升压，不能降15.UCC3818功能介紹UCC3818为主动PFC提供了很多的功能。这个控制器通过调整交流输入电流的波形来符合交流输入电压。平均电流能保持一个稳定的、低失真的正旋曲线。通过BIOMOS制程设计出来的UCC2817/UCC2818具备新的功能，例如低啟動电流、低功率损耗、过电压保护、短路保护、一项重要的边缘调制技术是降低BULK电容的纹波电流，还有一个低offset電壓(2mV)的电流放大器的应用来降低在轻载情况下的失真。UCC2817通过它的低啟動电流来提供一个在线的(onchip)稳压器,适合应用在BOOST升壓電路中,UCC2818倾向于运用在固定電壓的提供上﹒16.UCC3818BlockDiagram717.UCC3818极限參數供应电压VCC…………………………………………………………18V门驱动电流(連續值)：………………………………………………0.2A门驱动电流，50％的占空比…………………………………………1.2A输入电压CAIMOUTSS﹐﹐：…………………………………………8V输入电压PKLMT:………………………………………………………5V输入电压VSENSE、OVP/EN:…………………………………………10V输入电流RT、IAC、PKLMT…………………………………………10mA输入电流Vcc(noswitching)…………………………………………20mA最大负向电压DRVOUT、PKLMT、MOUT…………………………-0.5V功率损耗…………………………………………………………………1W18.UCC3818管腳圖19.管腳功能1.GND:所有的电压都以此PIN為参考电压。VCC和REF要用一个0.1UF或更大的电容直接串接到地.2.PKLMT（PFC峰值電流限制）﹕峰值電流限制的門限電壓為0V﹒從電流檢測電阻的負端接一個電阻到VREF,在PKLMT得到一個分壓﹐這樣就可以通過電流檢測電阻和接到VREF的電阻來設定峰值電流的限制﹒峰值電流限制當PKLMT的電壓由正端過零時動作﹒3.CAOUT:（电流放大器的输出）这是一个宽频带功率放大器的输出，他用来感应线性电流，控制PFC的PWM来校正占空比。一些用作补偿的零件常放于CAOUT和MOUT之間﹒4.CAI(电流放大器的正输入端):将一个电阻放到该PIN和GND之间可作为Sense电阻用。这一输入和反向输入(MOUT)使其电压下降并低于GND.5.MOUT(乘法器的输出和电流放大器的反向输入)﹕作為乘法器的輸出這是一個電流﹐對于電流放大器這是一個高阻抗的輸入﹐這時可以把電流放大器作為一個差模放大器﹒這种結构可以提高抗干扰性﹐保証預調節器正常工作﹒乘法器的輸出電流被限制在2*IIAC﹐此電流可以由下式給出﹕8IMOUT=IIAC×(VVAOUT−1)K×VVFF26.IAC:(与输入电压成比例的電流)输入到模拟乘法器的是一个和线性电压成比例的电流。这个乘法器要求从电流的输入到输出只能有很小的失真。建议最大的IIac是500uA.7.VA...
