2018年中考物理分类汇编-15电功、电功率、焦耳定律VIP免费

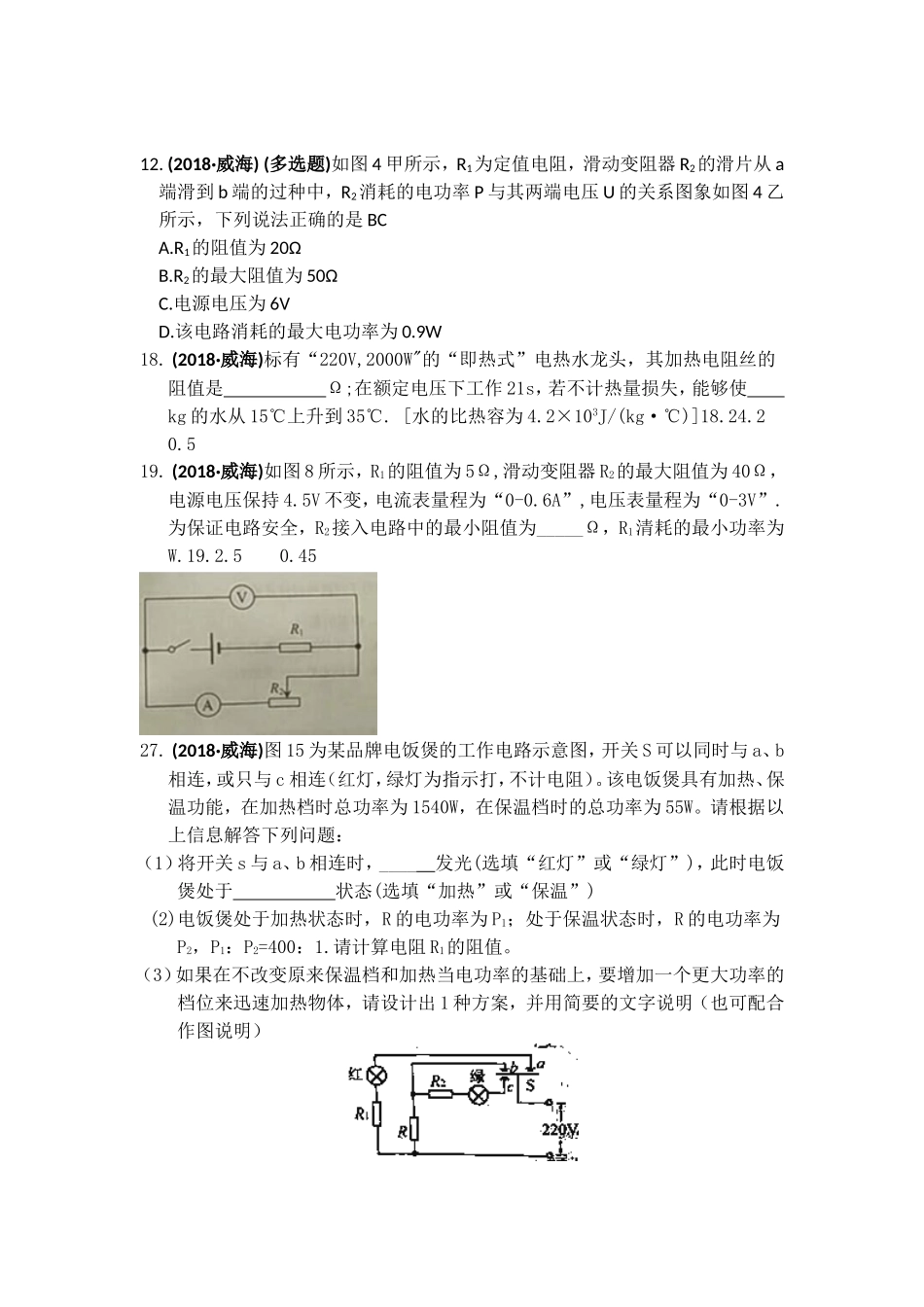

12.(2018·威海)(多选题)如图4甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图4乙所示，下列说法正确的是BCA.R1的阻值为20ΩB.R2的最大阻值为50ΩC.电源电压为6VD.该电路消耗的最大电功率为0.9W18.(2018·威海)标有“220V,2000W"的“即热式”电热水龙头，其加热电阻丝的阻值是Ω;在额定电压下工作21s，若不计热量损失，能够使kg的水从15℃上升到35℃.[水的比热容为4.2×103J/(kg·℃)]18.24.20.519.(2018·威海)如图8所示，R1的阻值为5Ω,滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0-0.6A”,电压表量程为“0-3V”.为保证电路安全，R2接入电路中的最小阻值为_____Ω，R1清耗的最小功率为W.19.2.50.4527.(2018·威海)图15为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）。该电饭煲具有加热、保温功能，在加热档时总功率为1540W，在保温档时的总功率为55W。请根据以上信息解答下列问题：（1）将开关s与a、b相连时，____发光(选填“红灯”或“绿灯”)，此时电饭煲处于状态(选填“加热”或“保温”)(2)电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，P1：P2=400：1.请计算电阻R1的阻值。（3）如果在不改变原来保温档和加热当电功率的基础上，要增加一个更大功率的档位来迅速加热物体，请设计出1种方案，并用简要的文字说明（也可配合作图说明）19．（2018•烟台）常温常压下，一台标有“220V2000W“的电热水壶正常工作时，将质量为1kg、初温为20℃的水烧开，需要的时间是168s[假设该热水壶产生的热量完全被水吸收，c水=4.2×103J/（kg•℃）]。【分析】在1个标准大气压下水的沸点为100℃，又知道水的初温、质量、比热容，根据Q吸=cm（t﹣t0）求出水吸收的热量，不计热损失，根据W=Q吸=Pt求出需要的加热时间。【解答】解：在1个标准大气压下水的沸点为100℃，则水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）=3.36×105J，不计热损失，由W=Q吸=Pt可得，需要的加热时间：t′====168s。故答案为：168s。【点评】本题考查了吸热公式、电功公式的应用，关键是知道在1个标准大气压下水的沸点为100℃。25．（2018•烟台）小明在做“测定小灯泡电功率”的实验时连接了如图甲所示的电路（1）闭合开关后，移动滑动变阻器的滑片P，发现小灯泡不亮，经检查有一根导线连接错误，请你在电路中将连接错误的导线上打“×”，并补测出正确的连线。（2）正确连接电路后，滑片P移动到某一位置时，电压表和电流表示数如图乙所示小灯泡此时的电功率是多少？（3）小明根据记录的多组数据绘制出小灯泡的I﹣U图象（图丙），分析评估时，小明对自己的实验产生了困惑，他认为：由欧姆定律I=知，I与U之间的变化关系是正比函数，所以其图象理论上应该是过原点的一条直线，请你帮助他解除困惑。【分析】（1）伏安法测灯泡电功率，电流表应串联在电路中，电压表与灯泡并联；据此分析电路图，找出错误，并改正；（2）根据电压表的量程和分度值读出电压表的示数，根据电流表的量程和分度值读出示数，根据P=UI求出小灯泡的额定功率；（3）根据灯丝电阻随温度升高而增大的特点进行分析。【解答】解：（1）由电路图可知，灯泡与滑动变阻器并联，灯泡连接错误，将灯泡左端接线柱与开关的右接线柱连线断开，改接为灯泡左接线柱与电压表负接线柱相连即可，电路图如图所示；；（2）由图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为2.5V，由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.36A，则小灯泡的额定电功率P=UI=2.5V×0.36A=0.9W；（3）由于灯丝的电阻随温度的升高而增大，所以通过灯泡的电流与电压不成正比。故答案为：（1）如上图；（2）小灯泡此时的电功率是0.9W；（3）灯丝的电阻随温度的升高而增大。【点评】本题是测定小灯泡电功率实验，考查了电表的读数、电功率的计算、电路故障的分析、灯丝电阻与温度的关系，考查全面。14．（2018•淄博）如图所示，电源电压不变，只闭合开关S1，灯泡L...
