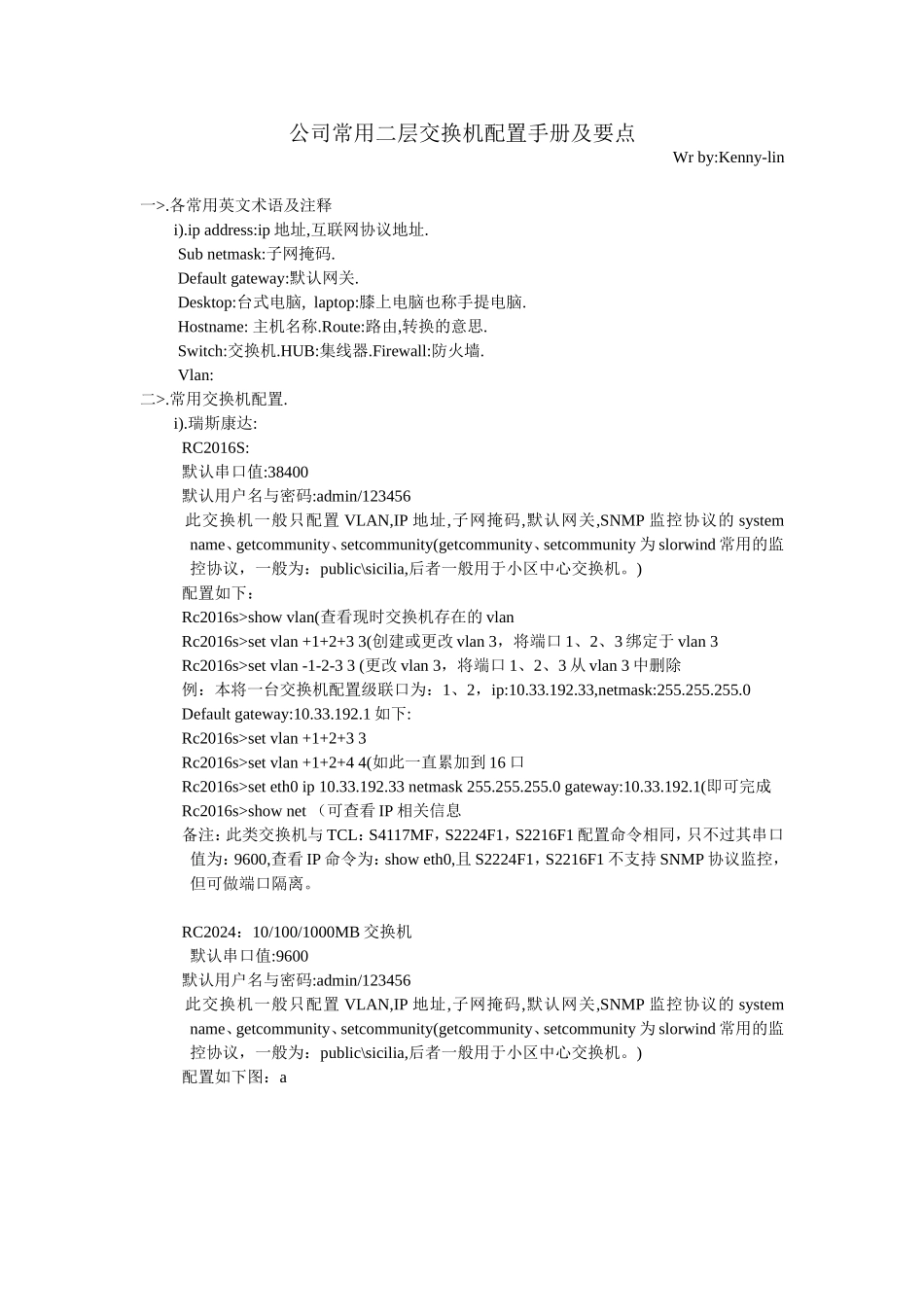

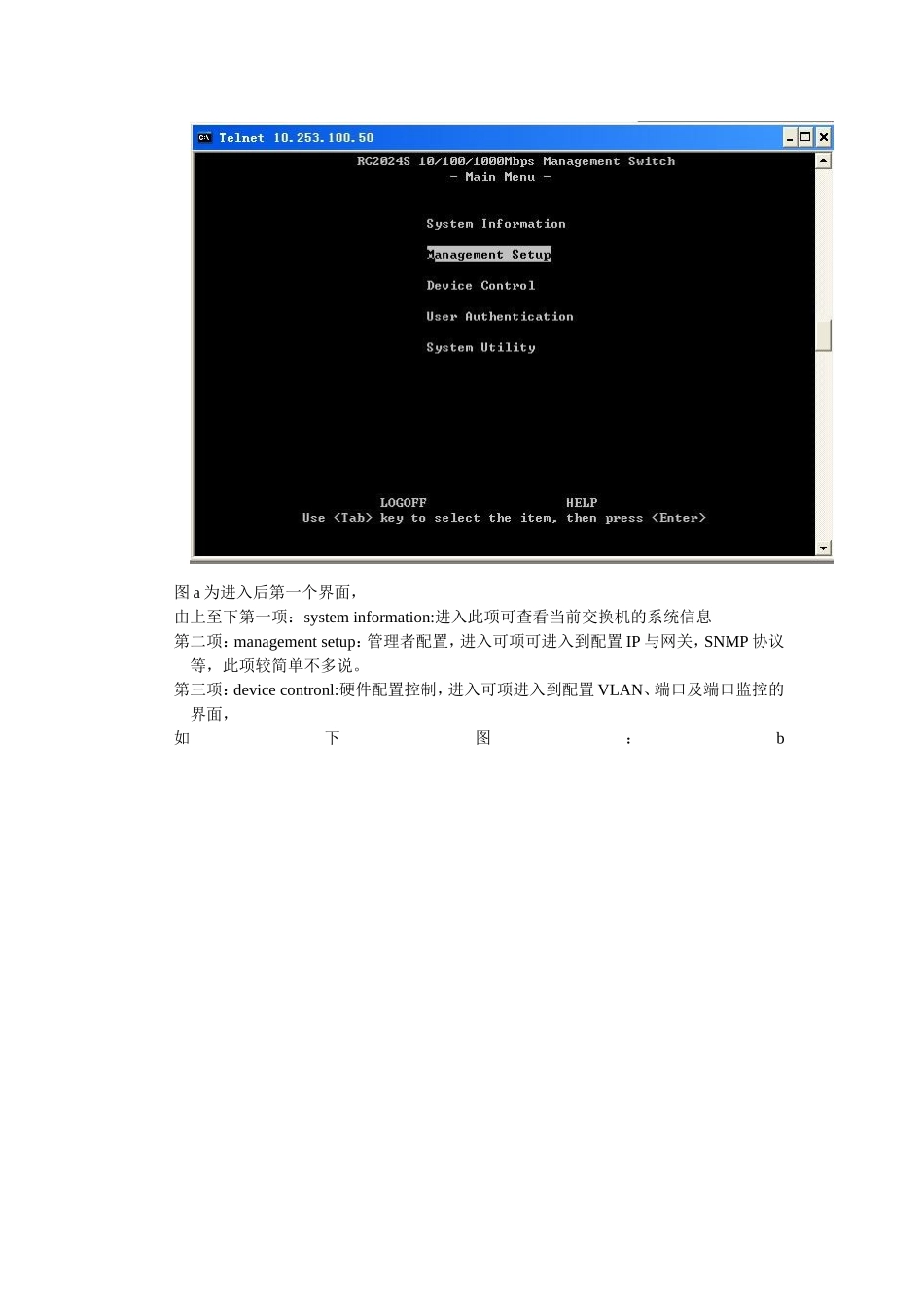

公司常用二层交换机配置手册及要点Wrby:Kenny-lin一>.各常用英文术语及注释i).ipaddress:ip地址,互联网协议地址.Subnetmask:子网掩码.Defaultgateway:默认网关.Desktop:台式电脑,laptop:膝上电脑也称手提电脑.Hostname:主机名称.Route:路由,转换的意思.Switch:交换机.HUB:集线器.Firewall:防火墙.Vlan:二>.常用交换机配置.i).瑞斯康达:RC2016S:默认串口值:38400默认用户名与密码:admin/123456此交换机一般只配置VLAN,IP地址,子网掩码,默认网关,SNMP监控协议的systemname、getcommunity、setcommunity(getcommunity、setcommunity为slorwind常用的监控协议，一般为：public\sicilia,后者一般用于小区中心交换机。)配置如下：Rc2016s>showvlan(查看现时交换机存在的vlanRc2016s>setvlan+1+2+33(创建或更改vlan3，将端口1、2、3绑定于vlan3Rc2016s>setvlan-1-2-33(更改vlan3，将端口1、2、3从vlan3中删除例：本将一台交换机配置级联口为：1、2，ip:10.33.192.33,netmask:255.255.255.0Defaultgateway:10.33.192.1如下:Rc2016s>setvlan+1+2+33Rc2016s>setvlan+1+2+44(如此一直累加到16口Rc2016s>seteth0ip10.33.192.33netmask255.255.255.0gateway:10.33.192.1(即可完成Rc2016s>shownet（可查看IP相关信息备注：此类交换机与TCL：S4117MF，S2224F1，S2216F1配置命令相同，只不过其串口值为：9600,查看IP命令为：showeth0,且S2224F1，S2216F1不支持SNMP协议监控，但可做端口隔离。RC2024：10/100/1000MB交换机默认串口值:9600默认用户名与密码:admin/123456此交换机一般只配置VLAN,IP地址,子网掩码,默认网关,SNMP监控协议的systemname、getcommunity、setcommunity(getcommunity、setcommunity为slorwind常用的监控协议，一般为：public\sicilia,后者一般用于小区中心交换机。)配置如下图：a图a为进入后第一个界面，由上至下第一项：systeminformation:进入此项可查看当前交换机的系统信息第二项：managementsetup：管理者配置，进入可项可进入到配置IP与网关，SNMP协议等，此项较简单不多说。第三项：devicecontronl:硬件配置控制，进入可项进入到配置VLAN、端口及端口监控的界面，如下图：b上图b由上至下第一项：switchdeviceconfiguration:交换机硬件管理配置，要配置vlan必需先进入此项，选择vlan模式，里面一项为：vlanmodeconfiguration:,括号中的portbasedvlan可通过空格键来切换选择，在vlanmodeconfiguration下有一项为：Mtu/mduper-portvlan:选择oneuplink,此项意思为独立端口隔离vlan，选择只有一个级连口的vlan，此项中只需注意这两点，其余均为默认即可。第二项：switchportconfiguration:端口配置，进入可项可配置端口速率等模式。第三项：permanentaddressconfiguration:静态地址配置模式，此项为端口绑定mac第四项：portstatistics:端口状态查询，包括查看现时接收的包数及比特数等。第五、六项：均为生成树协议配置第七项：port-basedvlanconfiguration:基本端口配置，此项为我司二层网络所用的端口隔离，进入后如下图c:（此图为已配置好的）Index下的数字均为vlan号，进入后如下图d:Vlanname可不填，currentmemberset当选择端口后会自动加入，status,默认为disable,必需选择为：enable,接下来的portmap，必需选择你要添加到此vlan里的端口号，用方向键跳转，用空格键选择与否，打了X表示为已选择，空的表示没选中，完成此vlan配置后必需于当前界面保存（save）即可。备注：在图b的第10项的：vlanuntaggedconfiguration:vlan表示配置中，所有端口必需选中untagged。当所有端口配置、保存后重启新的配置即可。ii).实达star网管型的有：s1924f,s1924f+,s1926f+,s2024;其余均为非网管的，此类交换机有中文界面。默认串口值为：9600默认用户名与密码：s1924f:star/star;s1924f+\s1926f+\s2024:supervisor/supervisor此类交换机有中文界面不多说，进去后可直接敲:L键去选择中文，需要注意的是在配置新的交换机的vlan时必需将默认vlan删除后，方可配置新的vlan，且在输入端口号时必需用豆号“，”隔开，配完后记得保存即可。iii).港湾harbour型号...
