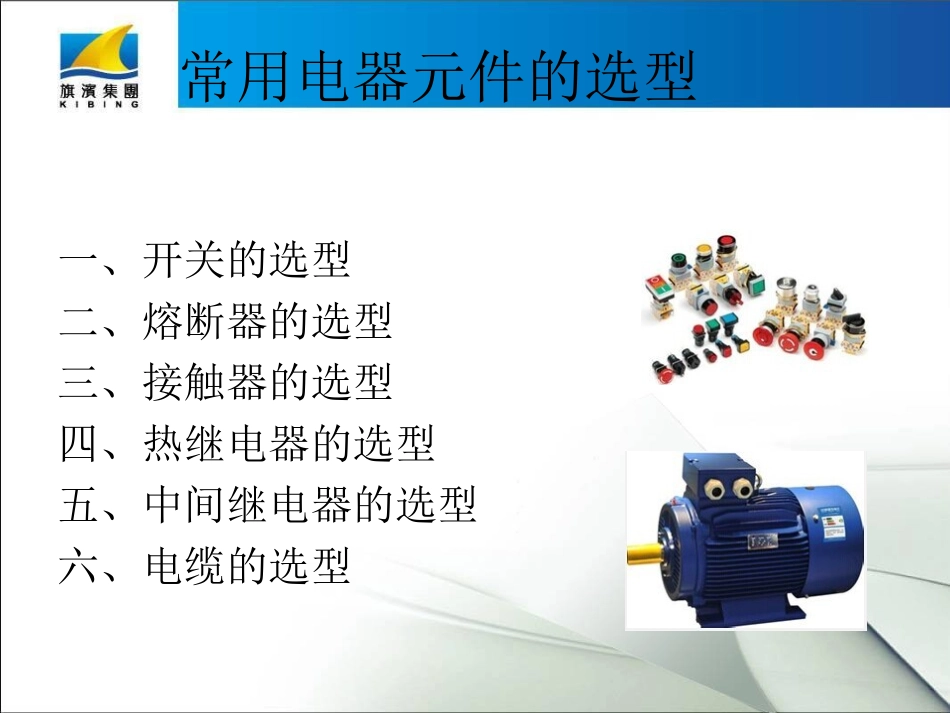

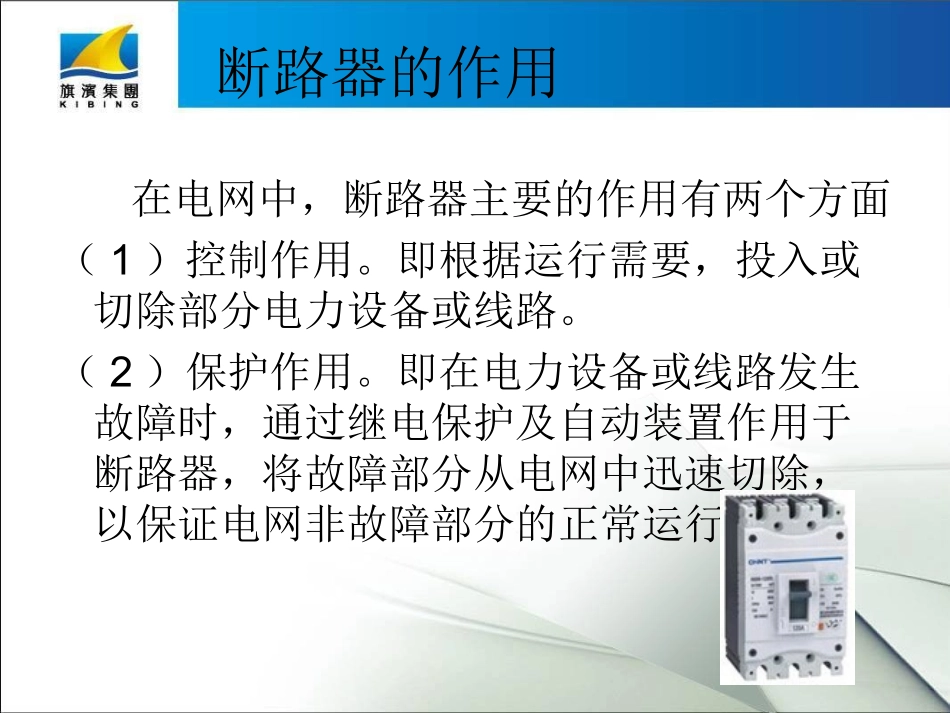

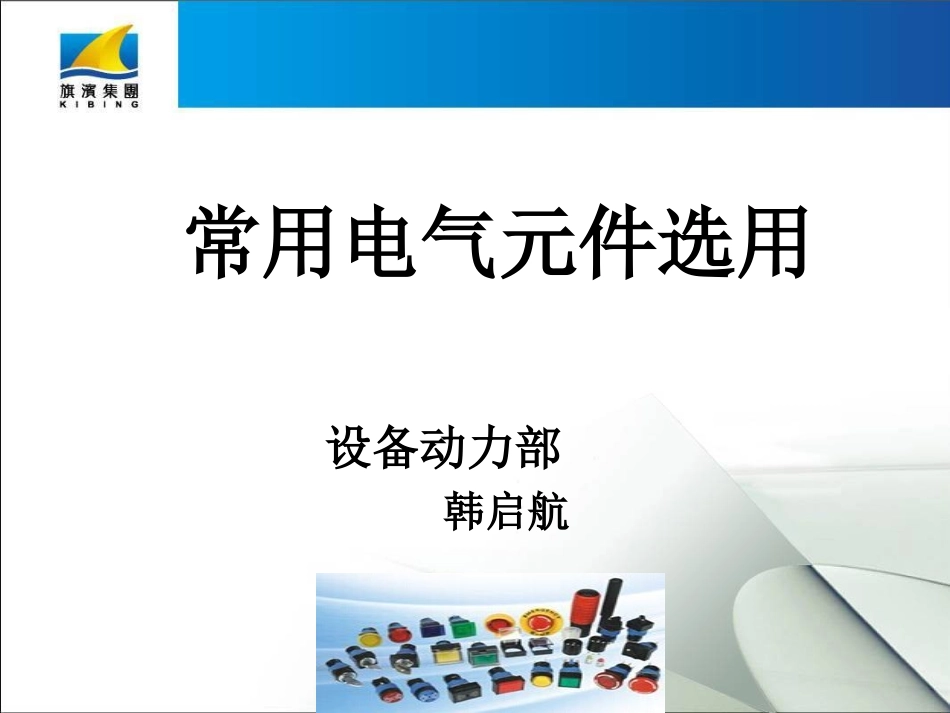

常用电气元件选用设备动力部韩启航常用电器元件的选型一、开关的选型二、熔断器的选型三、接触器的选型四、热继电器的选型五、中间继电器的选型六、电缆的选型断路器的作用在电网中，断路器主要的作用有两个方面（1）控制作用。即根据运行需要，投入或切除部分电力设备或线路。（2）保护作用。即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分从电网中迅速切除，以保证电网非故障部分的正常运行。断路器的选用原则•断路器的选用原则•1.）根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。•2）断路器的额定电压UN应等于或大于被保护线路的额定电压。•3）断路器欠压脱扣器额定电压应等于被保护线路的额定电压。断路器的选用原则•4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流。•5）断路器的极限分断能力应大于线路的最大短路电流的有效值。•6）配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交。•7）断路器的长延时脱扣电流应小于导线允许的持续电流。断路器的选用原则•一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；断路器的选用原则③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流⑤断路器欠压脱扣器额定电压等于线路额定电压；断路器的选用⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。断路器的选用(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。低压断路器的基本特性常用低压断路器的基本特点常用低压断路器的基本特点隔离开关•隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。•主要作用：断开无负荷的电流电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。•隔离开关选型：（1）额定电压：额定电压=回路标称电压*1.2/1.1倍（2）额定电流：额定电流标准值应大于最大负荷电流的150%。（3）额定热稳定电流：大于系统短路电流的额定热稳定电流值低压隔离开关型号：HD、HS系列隔离开关，HR系列熔断时式隔离开关。隔离开关、熔断器熔断器•作用：当电路发生过载或短路时，电流大于溶体允许的正常发热电流，使溶体温度急剧上升，超过其熔点而熔断，从而分断电路，保护了电路和设备。•特点：1.选择性好，上级熔断体额定电流不小于下级熔断体额定电流的1.6倍，就视为上下级能有选择性的断开故障电流；2.限流特性好，分段能力高。3.相对尺寸小，价格便宜。•缺点：1.故障熔断后必须更换熔断体；2.保护功能单一，只有一段反时限保护特性。3.发生一相熔断时，对三相电机将导致两相运行的后果，可用带发报警信号的熔断器弥补。4.不能远程操作，需要与电动刀开关，负荷开关组合才可能。•主要技术参数：额定电压（V）额定电流（A）额定分段能力（KA）熔断体额定耗散功率（W）•熔断器的...
