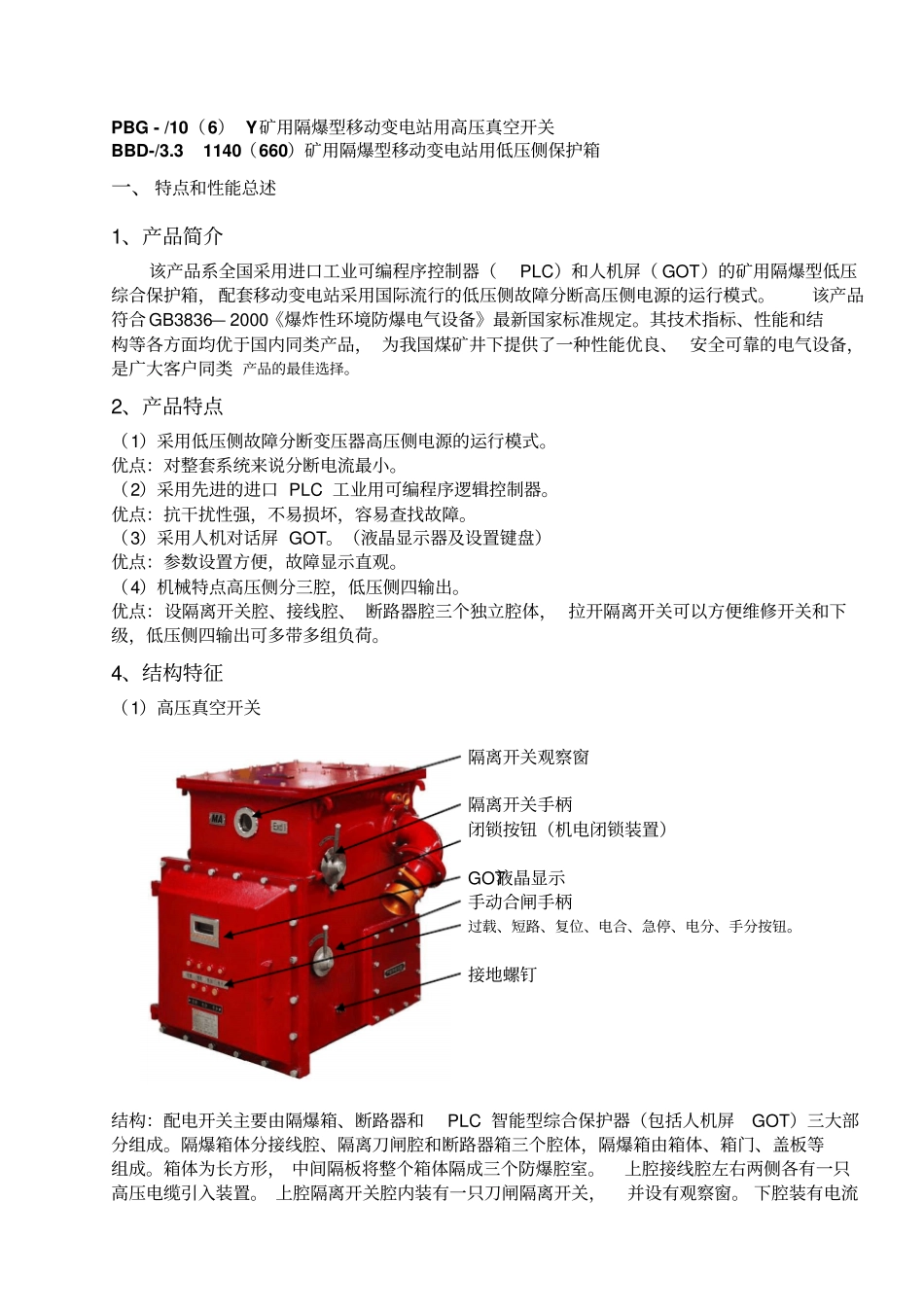

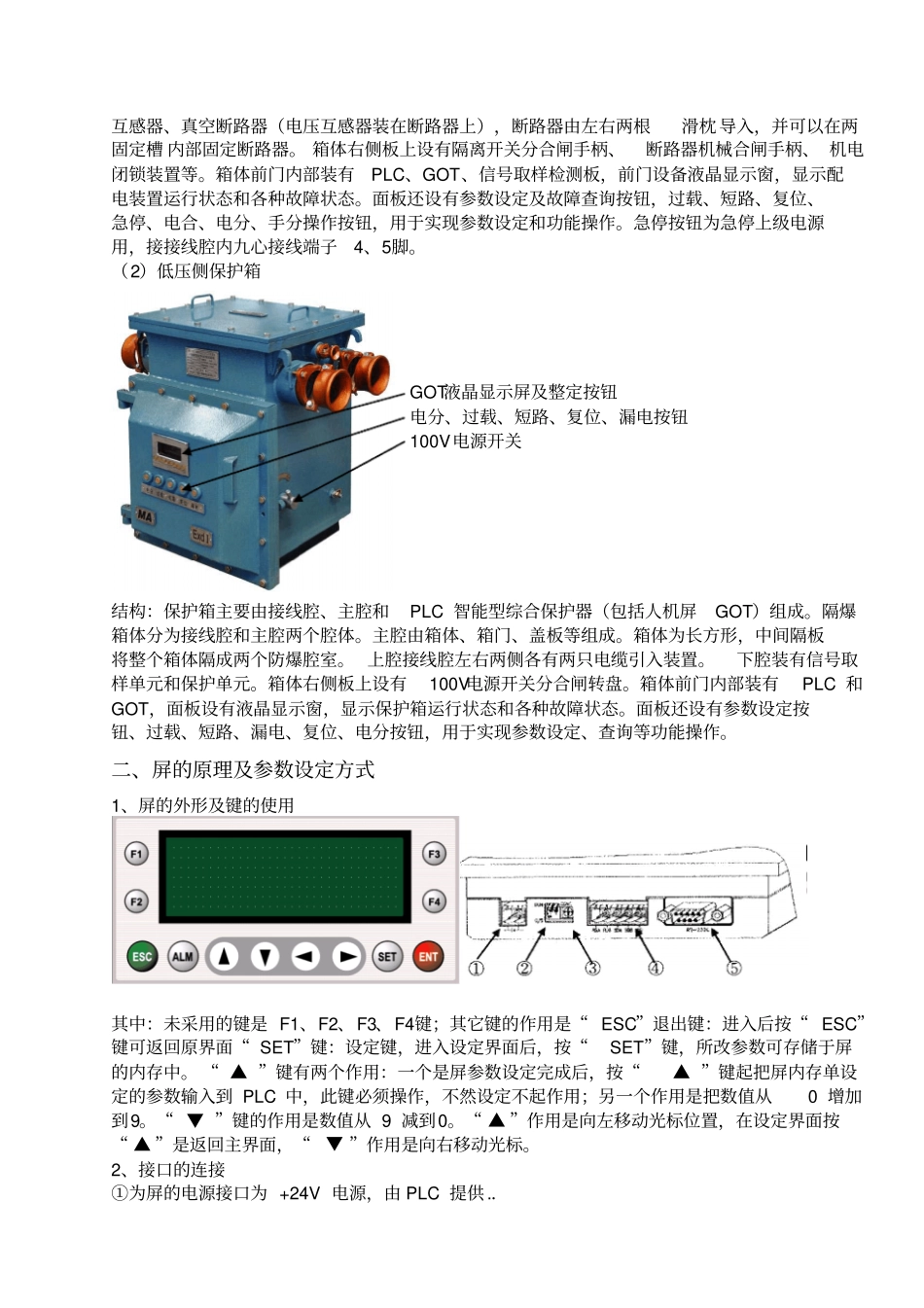

PBG矿用隔爆型移动变电站用高压真空开关BBD矿用隔爆型移动变电站用低压侧保护箱培训教材中电电气（南京）特种变压器有限公司PBG-/10（6）Y矿用隔爆型移动变电站用高压真空开关BBD-/3.31140（660）矿用隔爆型移动变电站用低压侧保护箱一、特点和性能总述1、产品简介该产品系全国采用进口工业可编程序控制器（PLC）和人机屏（GOT）的矿用隔爆型低压综合保护箱，配套移动变电站采用国际流行的低压侧故障分断高压侧电源的运行模式。该产品符合GB3836—2000《爆炸性环境防爆电气设备》最新国家标准规定。其技术指标、性能和结构等各方面均优于国内同类产品，为我国煤矿井下提供了一种性能优良、安全可靠的电气设备，是广大客户同类产品的最佳选择。2、产品特点（1）采用低压侧故障分断变压器高压侧电源的运行模式。优点：对整套系统来说分断电流最小。（2）采用先进的进口PLC工业用可编程序逻辑控制器。优点：抗干扰性强，不易损坏，容易查找故障。（3）采用人机对话屏GOT。（液晶显示器及设置键盘）优点：参数设置方便，故障显示直观。（4）机械特点高压侧分三腔，低压侧四输出。优点：设隔离开关腔、接线腔、断路器腔三个独立腔体，拉开隔离开关可以方便维修开关和下级，低压侧四输出可多带多组负荷。4、结构特征（1）高压真空开关隔离开关观察窗隔离开关手柄闭锁按钮（机电闭锁装置）GOT液晶显示手动合闸手柄过载、短路、复位、电合、急停、电分、手分按钮。接地螺钉结构：配电开关主要由隔爆箱、断路器和PLC智能型综合保护器（包括人机屏GOT）三大部分组成。隔爆箱体分接线腔、隔离刀闸腔和断路器箱三个腔体，隔爆箱由箱体、箱门、盖板等组成。箱体为长方形，中间隔板将整个箱体隔成三个防爆腔室。上腔接线腔左右两侧各有一只高压电缆引入装置。上腔隔离开关腔内装有一只刀闸隔离开关，并设有观察窗。下腔装有电流互感器、真空断路器（电压互感器装在断路器上），断路器由左右两根滑枕导入，并可以在两固定槽内部固定断路器。箱体右侧板上设有隔离开关分合闸手柄、断路器机械合闸手柄、机电闭锁装置等。箱体前门内部装有PLC、GOT、信号取样检测板，前门设备液晶显示窗，显示配电装置运行状态和各种故障状态。面板还设有参数设定及故障查询按钮，过载、短路、复位、急停、电合、电分、手分操作按钮，用于实现参数设定和功能操作。急停按钮为急停上级电源用，接接线腔内九心接线端子4、5脚。（2）低压侧保护箱GOT液晶显示屏及整定按钮电分、过载、短路、复位、漏电按钮100V电源开关结构：保护箱主要由接线腔、主腔和PLC智能型综合保护器（包括人机屏GOT）组成。隔爆箱体分为接线腔和主腔两个腔体。主腔由箱体、箱门、盖板等组成。箱体为长方形，中间隔板将整个箱体隔成两个防爆腔室。上腔接线腔左右两侧各有两只电缆引入装置。下腔装有信号取样单元和保护单元。箱体右侧板上设有100V电源开关分合闸转盘。箱体前门内部装有PLC和GOT，面板设有液晶显示窗，显示保护箱运行状态和各种故障状态。面板还设有参数设定按钮、过载、短路、漏电、复位、电分按钮，用于实现参数设定、查询等功能操作。二、屏的原理及参数设定方式1、屏的外形及键的使用其中：未采用的键是F1、F2、F3、F4键；其它键的作用是“ESC”退出键：进入后按“ESC”键可返回原界面“SET”键：设定键，进入设定界面后，按“SET”键，所改参数可存储于屏的内存中。“▲”键有两个作用：一个是屏参数设定完成后，按“▲”键起把屏内存单设定的参数输入到PLC中，此键必须操作，不然设定不起作用；另一个作用是把数值从0增加到9。“▼”键的作用是数值从9减到0。“▲”作用是向左移动光标位置，在设定界面按“▲”是返回主界面，“▼”作用是向右移动光标。2、接口的连接①为屏的电源接口为+24V电源，由PLC提供.．②为模式拨钮，为输程序时用，平常在RUN状态③为对比度调整电位器，一般不用调整。④为RS-485通讯口。我公司采用RS-485通讯方式。连接方法为RDA与SDA连接后与PLCRS-485通讯口“+”连接；RDB与SDB连接后与PLCRS-485通讯口“-”连接。⑤RS-232通讯口，未采用，（高压开关具有通讯功能时，RS-485用于联网通讯，RS-232与G...
