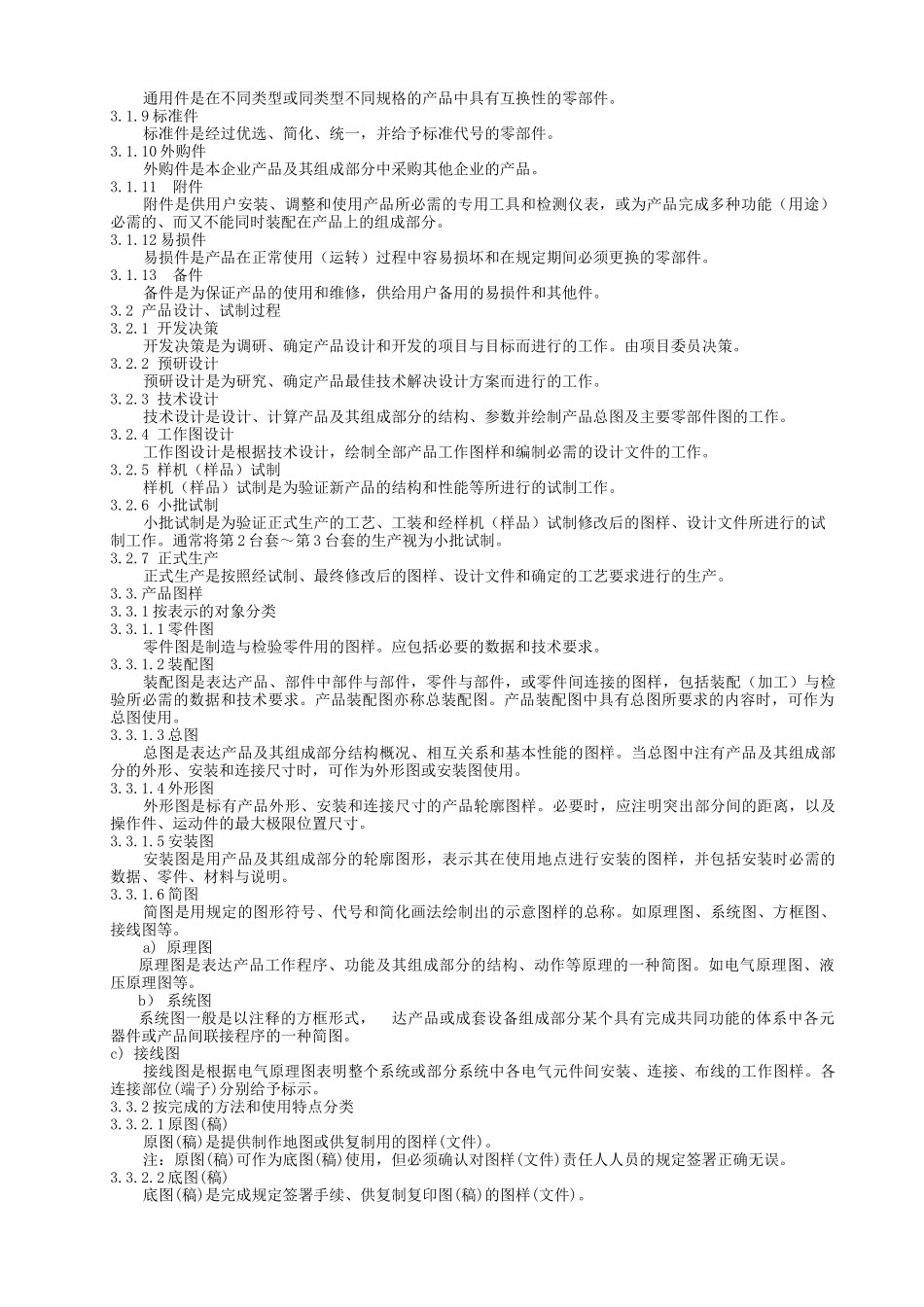

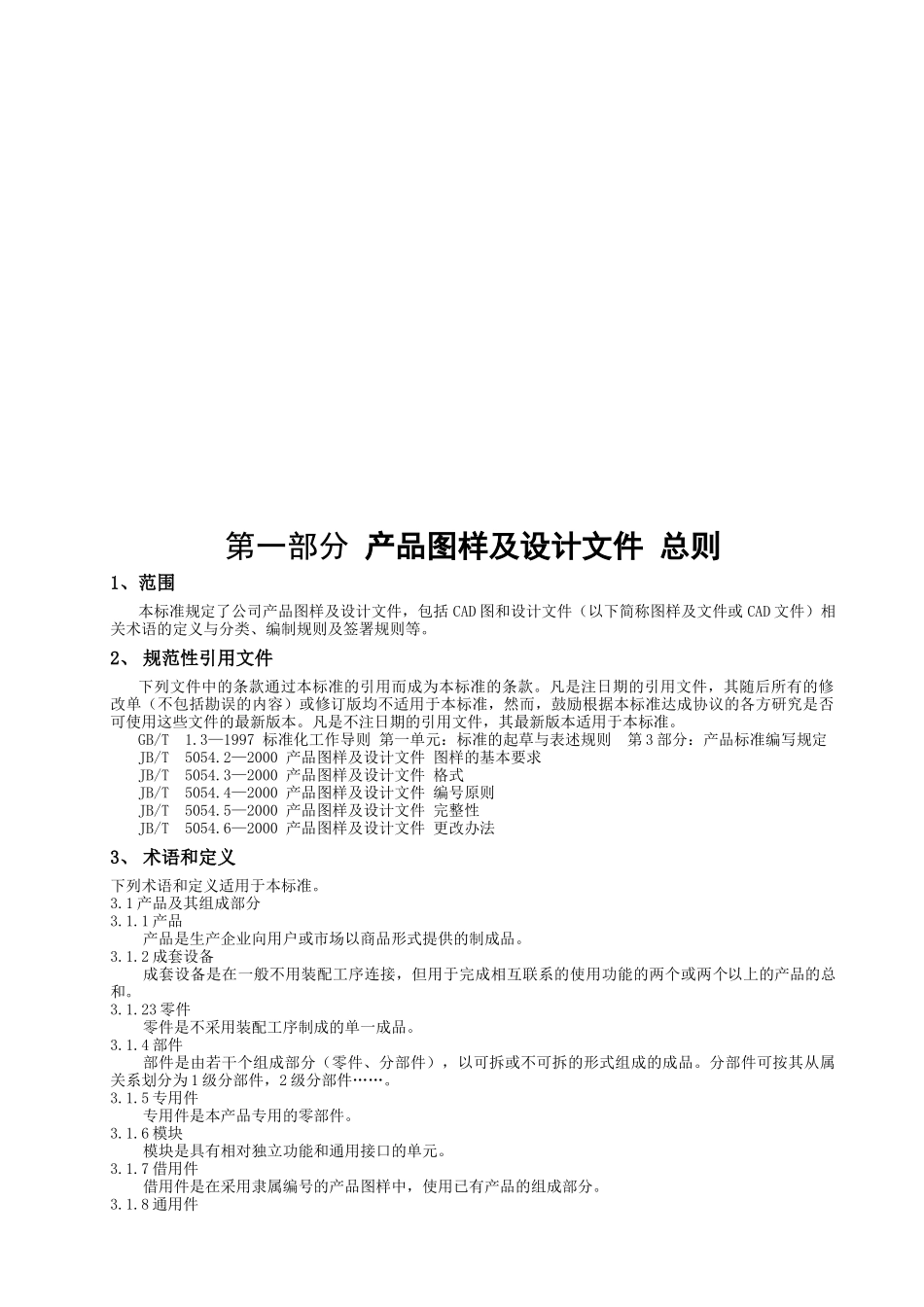

公司企业标准产品图样及设计文件规范（试行版）编制：审核：批准：-05-07实施公司发布前言本标准严格按照GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》的要求进行编写；本标准严格按照JB/T5054.1-JB/T5054.10的内容进行编写；本标准由公司提出；本标准由公司技术中心负责起草；本标准主要起草人：本标准为首次发布。第一部分产品图样及设计文件总则1、范围本标准规定了公司产品图样及设计文件，包括CAD图和设计文件（以下简称图样及文件或CAD文件）相关术语的定义与分类、编制规则及签署规则等。2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1.3—1997标准化工作导则第一单元：标准的起草与表述规则第3部分：产品标准编写规定JB/T5054.2—2000产品图样及设计文件图样的基本要求JB/T5054.3—2000产品图样及设计文件格式JB/T5054.4—2000产品图样及设计文件编号原则JB/T5054.5—2000产品图样及设计文件完整性JB/T5054.6—2000产品图样及设计文件更改办法3、术语和定义下列术语和定义适用于本标准。3.1产品及其组成部分3.1.1产品产品是生产企业向用户或市场以商品形式提供的制成品。3.1.2成套设备成套设备是在一般不用装配工序连接，但用于完成相互联系的使用功能的两个或两个以上的产品的总和。3.1.23零件零件是不采用装配工序制成的单一成品。3.1.4部件部件是由若干个组成部分（零件、分部件），以可拆或不可拆的形式组成的成品。分部件可按其从属关系划分为1级分部件，2级分部件……。3.1.5专用件专用件是本产品专用的零部件。3.1.6模块模块是具有相对独立功能和通用接口的单元。3.1.7借用件借用件是在采用隶属编号的产品图样中，使用已有产品的组成部分。3.1.8通用件通用件是在不同类型或同类型不同规格的产品中具有互换性的零部件。3.1.9标准件标准件是经过优选、简化、统一，并给予标准代号的零部件。3.1.10外购件外购件是本企业产品及其组成部分中采购其他企业的产品。3.1.11附件附件是供用户安装、调整和使用产品所必需的专用工具和检测仪表，或为产品完成多种功能（用途）必需的、而又不能同时装配在产品上的组成部分。3.1.12易损件易损件是产品在正常使用（运转）过程中容易损坏和在规定期间必须更换的零部件。3.1.13备件备件是为保证产品的使用和维修，供给用户备用的易损件和其他件。3.2产品设计、试制过程3.2.1开发决策开发决策是为调研、确定产品设计和开发的项目与目标而进行的工作。由项目委员决策。3.2.2预研设计预研设计是为研究、确定产品最佳技术解决设计方案而进行的工作。3.2.3技术设计技术设计是设计、计算产品及其组成部分的结构、参数并绘制产品总图及主要零部件图的工作。3.2.4工作图设计工作图设计是根据技术设计，绘制全部产品工作图样和编制必需的设计文件的工作。3.2.5样机（样品）试制样机（样品）试制是为验证新产品的结构和性能等所进行的试制工作。3.2.6小批试制小批试制是为验证正式生产的工艺、工装和经样机（样品）试制修改后的图样、设计文件所进行的试制工作。通常将第2台套～第3台套的生产视为小批试制。3.2.7正式生产正式生产是按照经试制、最终修改后的图样、设计文件和确定的工艺要求进行的生产。3.3.产品图样3.3.1按表示的对象分类3.3.1.1零件图零件图是制造与检验零件用的图样。应包括必要的数据和技术要求。3.3.1.2装配图装配图是表达产品、部件中部件与部件，零件与部件，或零件间连接的图样，包括装配（加工）与检验所必需的数据和技术要求。产品装配图亦称总装配图。产品装配图中具有总图所要求的内容时，可作为总图使用。3.3.1.3总图总图是表达产品及其组成部分结构概况、相互关系和基本性能的图样。当总图中注有产品及其组成部分的外形、安装和连接尺寸时，可作为外形图或安装图使用。3.3.1.4外形图外形图是标有产品外形、安装和连接尺寸的产品轮廓图样。必要时，应注...
