第三节 园林排水工程VIP免费

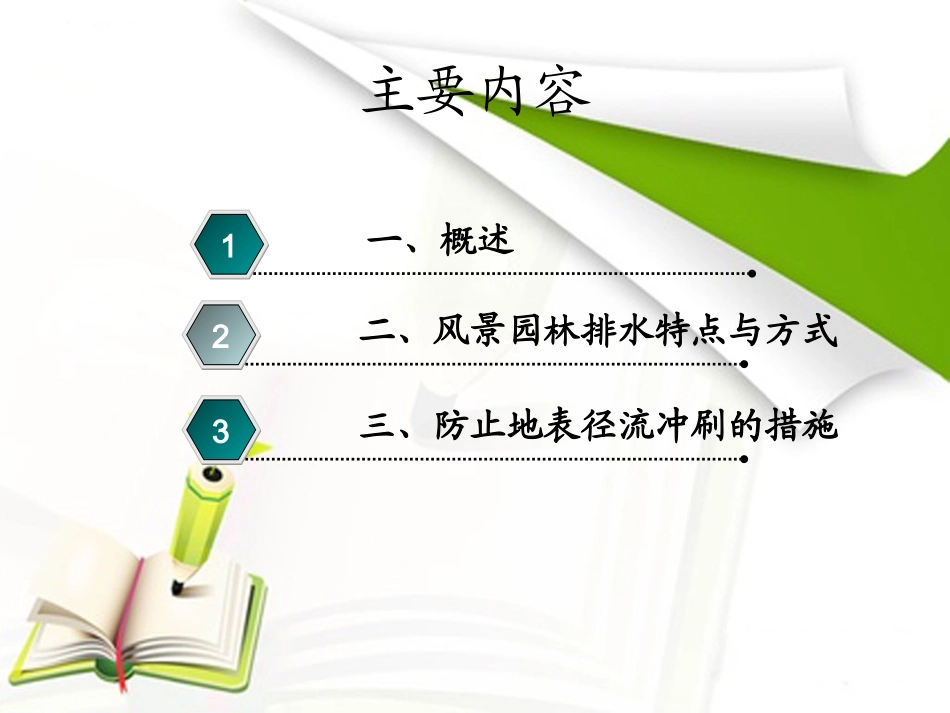

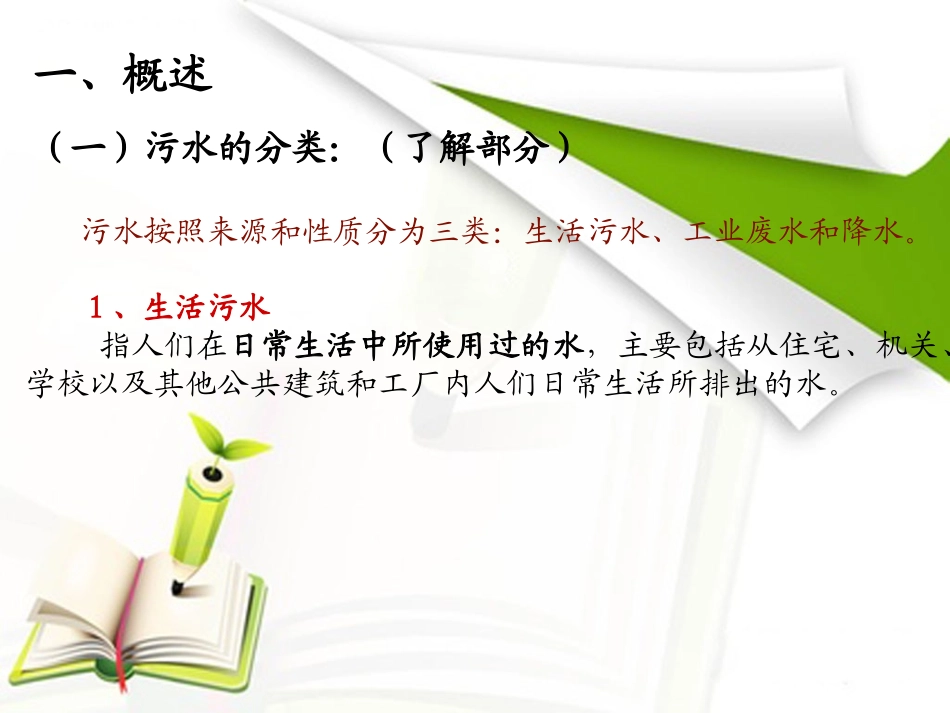

第三节园林排水工程第三节园林排水工程第第二二章章园园林林给给排排水水工工程程主要内容一、概述1二、风景园林排水特点与方式2三、防止地表径流冲刷的措施3污水按照来源和性质分为三类：生活污水、工业废水和降水。1、生活污水指人们在日常生活中所使用过的水，主要包括从住宅、机关、学校以及其他公共建筑和工厂内人们日常生活所排出的水。（一）污水的分类：（了解部分）一、概述2、工业废水指工业生产过程中产生的或使用过的水，来自车间、矿场等地根据污染程度不同，又分为生产废水和生产污水。（1）生产废水：指生产过程中水质只受到轻微污染或只是水温升高，不经处理可直接排放的工业废水，如一些机器的冷却水等等。园林中只有浇盆花的过滤水和服务设施中中央空调的冷却水等。（2）生产污水：指生产过程中，受到严重污染的水，需经处理后方可再利用排放。这类污水在园林中很少，因为在公园及风景区不允许工业生产存在。（一）污水的分类：•降水指在地面上径流的雨水和冰雪融化水。•降水的特点是集中，径流量大。•降水一般较清洁，但初期的雨水，由于含淋洗大气及冲洗建筑物、地面等挟带的各种污染物，通常比较脏，含有较多污染物。3、降水（一）污水的分类：（二）排水工程系统的组成在园林中有生活污水排水系统和雨水排水系统。1、生活污水排水系统它的任务是收集园林中各类建筑的污水，排出至城市生活污水管道系统或自行处理。包括下面几个方面：（1）室内污水管道系统和设备：收集建筑室内生活污水并将其排出至室外庭院的污水管道中。（2）室外污水管道系统：分布在房屋出户管以外，布置在公园中埋在地下靠重力流输送，生活污水经园内污水管道系统，再流向城市管道系统。在园林中，一般污水管道系统只包括上述两项在风景区还须设置以下部分：（3）污水泵站及压力管道：污水一般以重力流排除，但受到地形等条件的限制需把低处的污水向上提升，需设泵站，并相应地设压力管道。（4）污水处理与利用建筑物：城市的污水处理厂和风景区的污水处理设施。（5）出水口：经过处理的污水排入自然水面的出口。（二）排水工程系统的组成1、生活污水排水系统2、雨水排水系统园林中的雨水排水系统主要用来收集经流的雨水，将其排入园林中的水体或城市雨水排水系统。包括：（1）房屋雨水管道系统和设备：收集房屋的屋面雨水包括天沟、竖管及房屋周边的雨水沟（2）公园雨水管渠系统：包括雨水管渠、雨水口、检查井、跌水井等等。（3）出水口：雨水排入天然水体的出口。（二）排水工程系统的组成图１普通外排水系统（三）排水工程系统的体制对生活污水、工业废水和降水所采用的不同的排除方式所形成的排水系统，称为排水体制，又称排水制度。可分为合流制和分流制两类。1、合流制排水系统将生活污水、工业废水和雨水混合在一个管渠内排除的系统，分为：①直排式合流制：②截流式合流制：（三）排水工程系统的体制污水干管污水干管管渠系统布置就近坡向水体，分若干排水口，混合的污水不经处理和利用直接排入水体。①直排式合流制：（三）排水工程系统的体制1、合流制排水系统（三）排水工程系统的体制1、合流制排水系统②截流式合流制：在直排式合流制的基础上，临近水体建造一条截流干管，同时在干管上设溢流井和污水处理厂。晴天和初雨时，所有污水都送至污水处理厂；当雨量增大，混合污水水量超过一定数量后，其超出部分过溢流井并排入水体。1-合流干管2-截流主干管3-溢流井4-污水厂5-出水口6-溢流出水口截流式合流制2、分流制排水系统将生活污水、工业废水和雨水分别在两个或以上独立的管渠内排除的系统（雨水在上，污水在下），可分为：①完全分流制：分设污水和雨水两个管渠系统②不完全分流制：只有污水管道系统而没有完整的雨水排水系统。（三）排水工程系统的体制(1)完全分流制（2）不完全分流制1-污水干管2-污水主干管3-污水厂4-出水口5-雨水干管①完全分流制：分设污水和雨水两个管渠系统。前者汇集生活污水、部分工业生产污水，经处理后排放和利用后者汇集雨水和部分工业生产废水，就近排入水体。②不完全分流制：只有污水管道系统而没有完整的雨水排水系统。污水通过污水...
