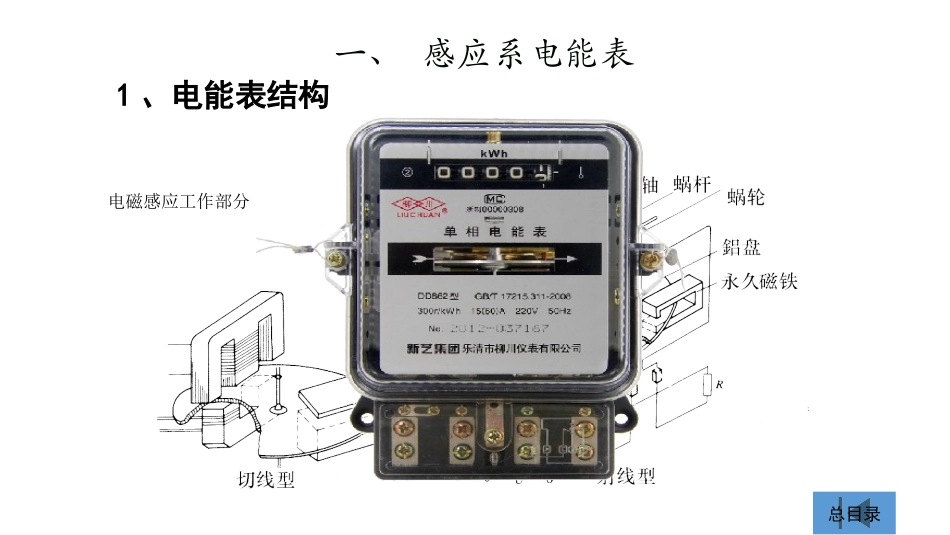

单相电能表的安装与使用实验单相电能表实验制作人：王高理一、感应系电能表电磁感应工作部分总目录1、电能表结构显示机构总目录1、电能表结构转动力矩的形成fUf'I''IRU总目录M=KWUIcos(φ)2、工作原理制动力矩的形成MT=总目录ωq2、工作原理铝盘在电流线圈和电压线圈作用下产生的驱动力矩与负载功率成正比，由永久磁铁产生的制动力矩与转速成正比。总目录对于同一只电能表来讲：铝盘转动的圈数N与负载消耗的电能W成正比。2、工作原理三、电能表的正确使用（分目录）正确选用电能表认识电能表铭牌电能表接线正确读数1234总目录6.名称5.精度（准确度等级）1.电能计量单位：kW.h、(kvar·h)9.额定频率：Hz10.电能表常数3.型号4.计量检定合格标志（许可证标志）8.额定电流7.额定电压1、认识电能表铭牌2.显示字轮D－用在前面表示电能表,如DD862；用在后面表示多功能，如DTSD855DD－单相,如DD862DT－三相四线,如DT862DS－三相三线,如DS862F－复费率,如DDSF855Y－预付费,如DDSY855S－电子式,如DDS855额定基本电流和最大电流括号前的电流值叫额定基本电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电表长期正常工作，而误差与温升完全满足规定要求的最大电流值。三、电能表的正确使用总目录三、电能表的正确使用3.正确接线1）电能表的正确接线，应遵守“电源端”守则。2）配线应采取进端接电源端，出端接负载端，电流线圈应接于火线，而不要接零线。两线圈的电源端在出厂前被短接总目录A.低电压(380伏或220伏)小电流(50安以下)的直接接法单相电能表接线盒内的四个接线端子，从左向右编号分别为1、2、3、4。可记作火线1进2出，中线3进4出。3.正确接线三、电能表的正确使用总目录一、实验目的（1）学习单相电能表的接线。（2）观察电能表的起动、潜动和电能表铝盘的反转。（3）学习电能表的效验方法。1、接说线明：电能表是一种测量电能的仪表。它的下部有接线盒，盖板背面有接线图。其原理接线图如图1所示。接线时一般应符合“火线1进2出”，“零线3进4出”的原则。二、实验原理与说明2、原理：运行中的电能表，其转盘之所以转动，就是因为受到电磁力形成的驱动力矩的作用。即转盘是个导体，在转盘上穿过磁通，导体中便有电流通过，在磁场力作用下受到电磁力所形成的驱动力矩的作用而转动。二、实验原理与说明3、接线图：图1三、实验设备序号名称型号与规格数量备注1电度表1DDZ-202单相功率表1自备3交流电压表0~500V1屏上4交流电流表0~5A1屏上5交流可调电源0~250V1屏上6灯泡220V，100W3自备7灯泡220V，25W6DDZ-148秒表1自备四、实验电路图2四、实验内容与步骤1、观察电能表转动按图2接线。然后，断开电流回路，使负载电流为零。调节调压器的输出电压为电能表电压的80％～110％。观察电能表有无变动。2、使用秒表、功率表效验单相电能表按图2接线，认真检查线路。然后按表1的要求，记录电能表铝盘转［10圈］所需要的时间t和功率表的指示值P，并且计算电能表的相对误差γ和电能表铝盘转［10圈］所需要的理论时间T。式中，N为电能表铝盘转数；C为电能表常数，单位为r/kW.h；功率表的指示值P的单位为W；则计算出时间T的单位为S。电能表的相对误差：电度表型号：电度表常数C：额定电流IN:项目给定数据测量数据计算数据UINcosφtPTγ单位VArsWs顺序12201.022201.032201.03、观察电能表铝盘的反转及起动电流（1）图3的实验电路中，将调压器的输出电压由零逐渐调高，同时观察电能表铝盘的转动及电流表的指示值。测量铝盘开始转动时的最小电流。（2）图3的实验电路中，将电能表的电流线圈反接。电压线圈的电压为220V，调节调压器的输出电压，使电流线圈的电流为额定电流的10％，观察铝盘反转。图3五、注意事项（1）电能表应立式放置；（2）要求负载的电压和电流不超过所用电能表的额定值；（3）正确选用功率表的量限；（4）在接线前先用试电笔判明电源的火线及地线，以便电能表正确接线。六、实验报告按规定要求完成实验实训报告，并回答以下问题：电能表接线有哪些错误接法，它们会造成什么后果？
