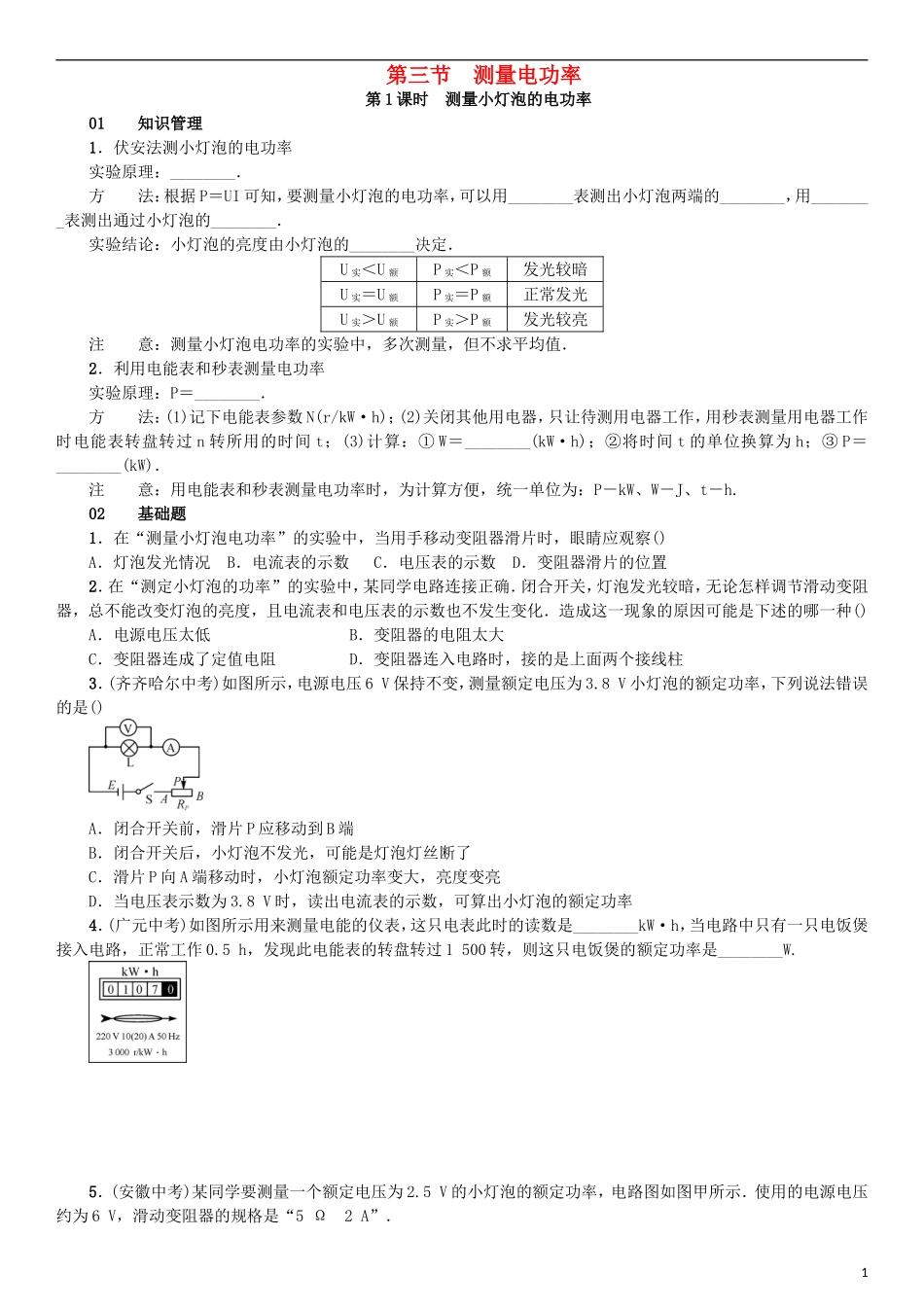

第三节测量电功率第1课时测量小灯泡的电功率01知识管理1．伏安法测小灯泡的电功率实验原理：________．方法：根据P＝UI可知，要测量小灯泡的电功率，可以用________表测出小灯泡两端的________，用________表测出通过小灯泡的________．实验结论：小灯泡的亮度由小灯泡的________决定．U实＜U额P实＜P额发光较暗U实＝U额P实＝P额正常发光U实＞U额P实＞P额发光较亮注意：测量小灯泡电功率的实验中，多次测量，但不求平均值．2．利用电能表和秒表测量电功率实验原理：P＝________．方法：(1)记下电能表参数N(r/kW·h)；(2)关闭其他用电器，只让待测用电器工作，用秒表测量用电器工作时电能表转盘转过n转所用的时间t；(3)计算：①W＝________(kW·h)；②将时间t的单位换算为h；③P＝________(kW)．注意：用电能表和秒表测量电功率时，为计算方便，统一单位为：P－kW、W－J、t－h.02基础题1．在“测量小灯泡电功率”的实验中，当用手移动变阻器滑片时，眼睛应观察()A．灯泡发光情况B．电流表的示数C．电压表的示数D．变阻器滑片的位置2．在“测定小灯泡的功率”的实验中，某同学电路连接正确．闭合开关，灯泡发光较暗，无论怎样调节滑动变阻器，总不能改变灯泡的亮度，且电流表和电压表的示数也不发生变化．造成这一现象的原因可能是下述的哪一种()A．电源电压太低B．变阻器的电阻太大C．变阻器连成了定值电阻D．变阻器连入电路时，接的是上面两个接线柱3．(齐齐哈尔中考)如图所示，电源电压6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是()A．闭合开关前，滑片P应移动到B端B．闭合开关后，小灯泡不发光，可能是灯泡灯丝断了C．滑片P向A端移动时，小灯泡额定功率变大，亮度变亮D．当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率4．(广元中考)如图所示用来测量电能的仪表，这只电表此时的读数是________kW·h，当电路中只有一只电饭煲接入电路，正常工作0.5h，发现此电能表的转盘转过1500转，则这只电饭煲的额定功率是________W.5．(安徽中考)某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6V，滑动变阻器的规格是“5Ω2A”．1(1)闭合开关前，滑动变阻器的滑片P应移至________(填“a”或“b”)端．(2)该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为________V．为了保证小灯泡不被损坏，接下来应该进行的操作是________．(3)为了能测出这个小灯泡的额定功率，请你写出一条改进措施：_________________________________________________________________________.03中档题6．(多选)(锦州中考)如图甲所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I－U关系图像如图乙所示．则下列判断正确的是()A．小灯泡的额定功率为24WB．电源电压为12VC．滑动变阻器的最大阻值为9ΩD．小灯泡的最小功率为1.5W7．(来宾中考)用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验时：(1)用笔画线代替导线，将图1所示的实物电路连接完整，要求滑片P向左移动时，电压表的示数变大．(2)电路正确连接后闭合开关，看到小灯泡不亮，电流表有示数，而电压表无示数，造成这种现象的原因是________．(3)闭合开关，调节滑动变阻器的滑片，小灯泡正常发光时，电流表的示数如图2所示，其示数为________A，小灯泡的额定电功率为________W.8．(遵义中考)某实验小组用如图甲所示的实验仪器，测量一只额定电压为2.5V的小灯泡的额定功率．(1)图甲中的电路未连接完整．请用笔画线代替导线，在图中将电路连接完整．(2)电路连接好后，闭合开关，发现灯泡发光，电压表的指针有明显偏转，但电流表的指针却没有偏转．请问发生这种现象的原因是：________．(3)排除故障后，他们根据测量出的实验数据画出了如图乙所示的I－U图像，由此可知小灯泡的额定功率为________．9．(重庆中考B)如图是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10Ω左右，滑动变阻器标有“20Ω1A”字样...
