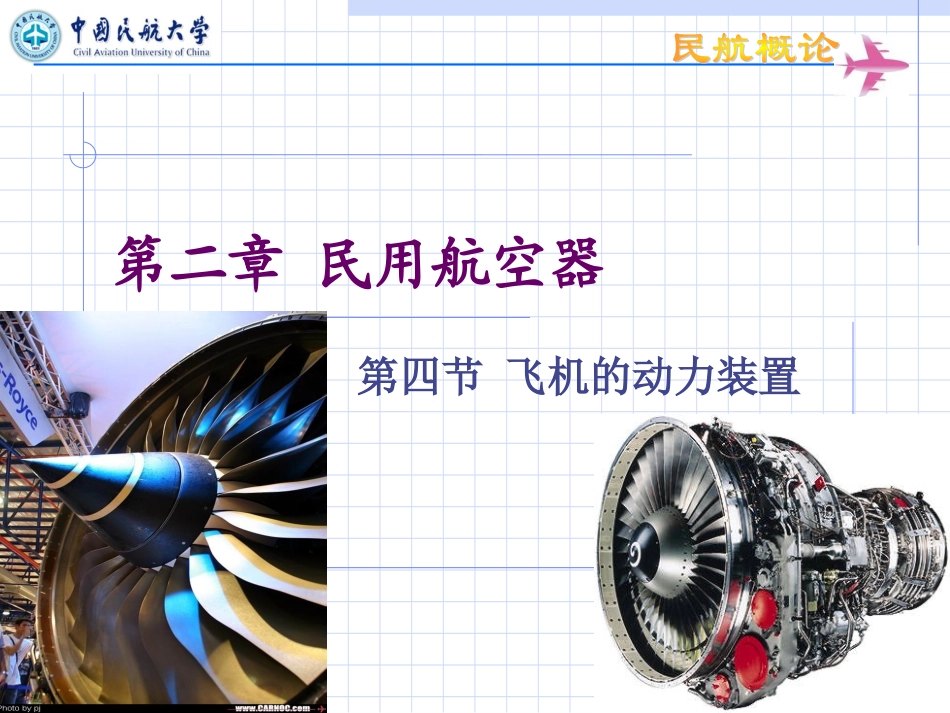

第2章4 民用航空器-飞机的动力装置1_第1页
1/53

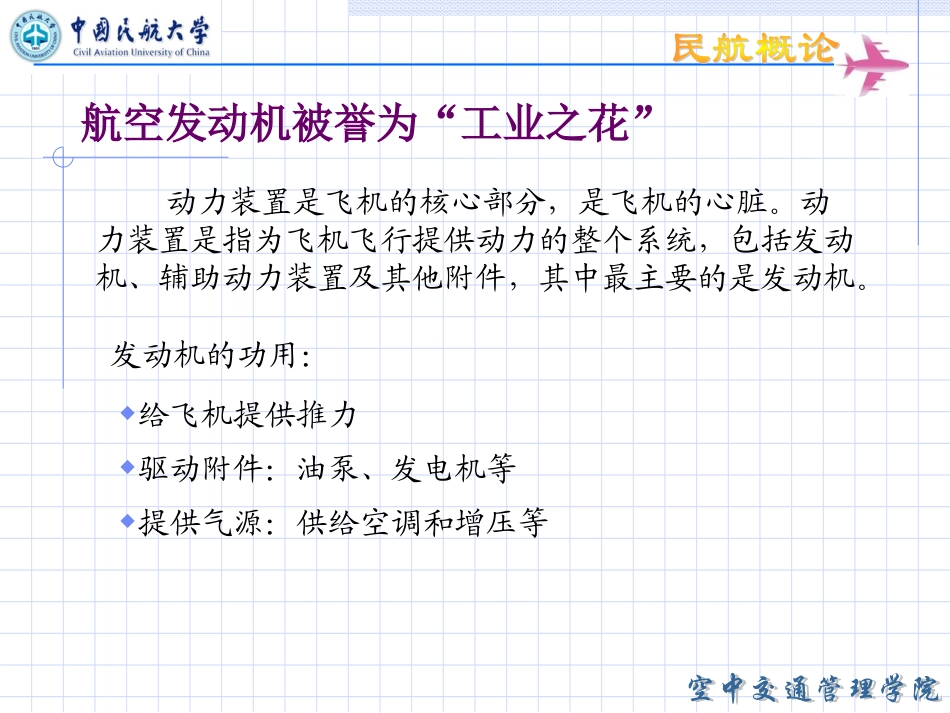

第2章4 民用航空器-飞机的动力装置1_第2页
2/53

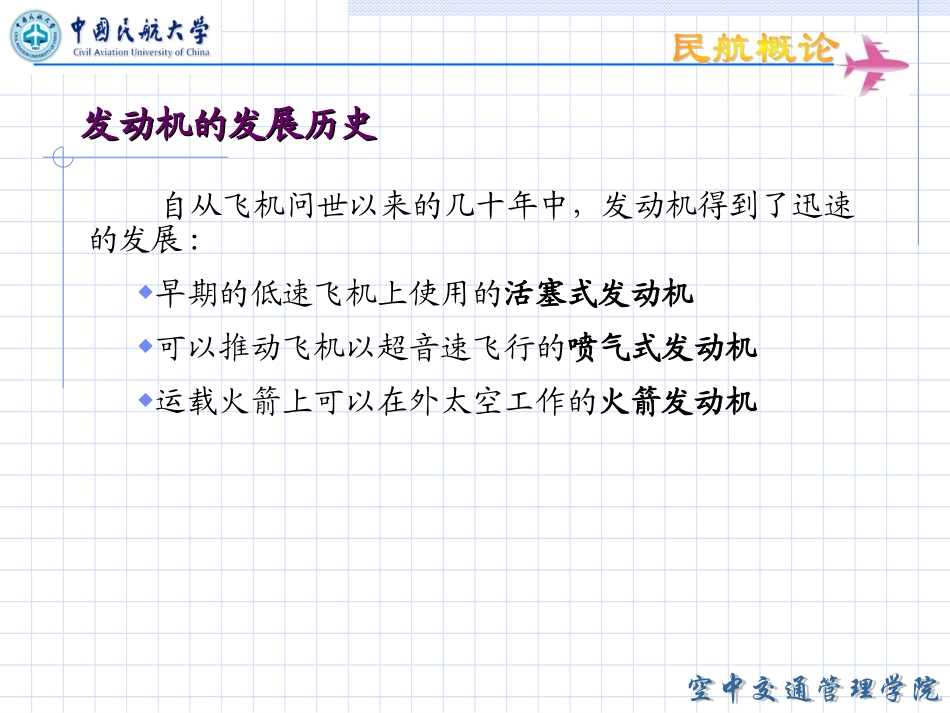

第2章4 民用航空器-飞机的动力装置1_第3页
3/53
第二章民用航空器第四节飞机的动力装置航空发动机被誉为“工业之花”动力装置是飞机的核心部分,是飞机的心脏。动力装置是指为飞机飞行提供动力的整个系统,包括发动机、辅助动力装置及其他附件,其中最主要的是发动机。发动机的功用:给飞机提供推力驱动附件:油泵、发电机等提供气源:供给空调和增压等自从飞机问世以来的几十年中,发动机得到了迅速的发展:早期的低速飞机上使用的活塞式发动机可以推动飞机以超音速飞行的喷气式发动机运载火箭上可以在外太空工作的火箭发动机发动机的发展历史发动机的发展历史发动机的分类一、活塞式发动机主要由气缸、活塞、连杆、曲轴、气门机构、螺旋桨减速器、机匣等组成。航空活塞发动机基本组成活塞式发动机原理活塞式航空发动机大多是四冲程发动机,即一个气缸完成一个工作循环,活塞在气缸内要经过四个冲程,依次是进气冲程、压缩冲程、膨胀冲程和排气冲程。进气过程中,活塞下移,进气门打开,油气混合气吸入汽缸;接着活塞上移,进气门关闭,压缩气体;在压缩行程末期,电咀跳电火花点火,混合气很快燃烧,开始膨胀行程,推动活塞向下移动,从而通过连杆带动曲轴旋转,输出功率。最后,在排气行程中,活塞上移,排气门打开,废气排出外界。工作原理活塞式发动机-工作原理航空活塞式发动机是利用汽油与空气混合,在密闭的容器(气缸)内燃烧,膨胀作功的机械。活塞式发动机必须带动螺旋桨,由螺旋桨产生推(拉)力。所以,作为飞机的动力装置时,发动机与螺旋桨是不能分割的。常见的星形发动机有5个、7个、9个、14个、18个或24个气缸不等。在单缸容积相同的情况下,气缸数目越多发动机功率越大。气缸安排形式螺旋桨活塞式发动机不能单独驱动飞机,它必须驱动螺旋桨使其相对空气运动产生拉力从而使飞机运动。螺旋桨由叶片组成,叶片的横断面相当于机翼的翼型,它相对于空气运动时,把空气向后排开,空气的反作用力给它一个向前的拉力,从而推动飞机运动。螺旋桨变距变距目的:根据需要改变桨叶角Φ,以保持或改变螺旋桨转速,保证较高得螺旋桨效率,防止飞行中产生负拉力。螺旋桨变距包括自动变距和操纵变距杆人工变距。螺旋桨顺桨、回桨和反桨顺桨:当双发(或多发)飞机一发失效后,为减小螺旋桨的飞行阻力,使桨叶角增加到90度左右。回桨:顺桨反过程,一般在发动机重新启动时用。反桨:使桨叶角减小到出现负桨叶迎角,产生负拉力,缩短着陆滑跑距离。螺旋桨特点叶尖速度最高接近音速,产生激波,阻力大增螺旋桨飞机的最高速度800公里/小时以下200到700公里/小时范围内螺旋桨推进效率很高产生推力的效率比喷气飞机大特点:耗油低,经济性好结构简单,维护简单,可靠性好适于低速小型飞机用途:小型飞机和轻型直升机二、空气喷气式发动机1.喷气发动机的原理喷气发动机的推力依靠内部气体的排出与外部介质基本无关螺旋桨的推力外部介质(空气)产生推力螺旋桨推进和喷气推进2.喷气发动机的类型(1)涡轮喷气发动机(1)与活塞发动机相比结构简单,重量轻,推力大,(2)推进效率高,主要适用于超音速飞行(3)耗油率大,噪声大涡喷发动机剖视示意图(2)涡轮螺旋桨发动机螺旋桨减速器(2)涡桨发动机特点(1)涡轮输出的功率大于压气机所消耗的功率,大出的部分传给螺旋桨(2)在一定亚音速范围内,具有较好的经济性,发动机工作效率比涡轮喷气发动机高的多(4)与涡喷不同之处是涡轮带动螺旋桨(5)涡桨是对大量的空气施加相对小的加速产生拉力;涡喷是对较小量的空气施加相对大的加速产生推力。涡轮螺旋桨发动机产生的全部动力螺旋桨拉力为主,90%喷气产生推力只占10%飞行速度800公里/小时以下(2)涡轮螺旋桨发动机优点:使用航空煤油功率远比活塞式大(载客量大)用途:中速客机和支线客机(3)涡轮风扇发动机涡扇发动机组合了涡轮喷气和涡轮螺桨发动机的优点。主要机件CFM56-7发动机(3)涡轮风扇发动机当空气流经涡轮风扇发动机的前端风扇后,分为两个部分:一路是内涵气流,空气继续经压气机压缩,在燃烧室和燃油混合燃烧,燃气经涡轮和喷管膨胀,燃气以高速从尾喷口排出,产生推力;...
