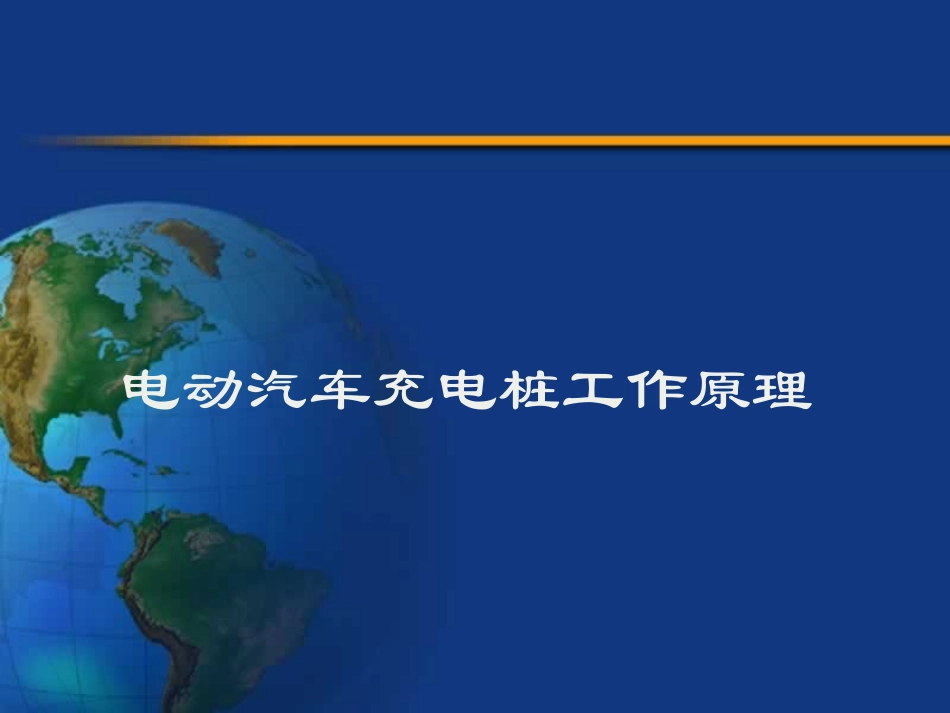

电动汽车充电桩工作原理VIP免费

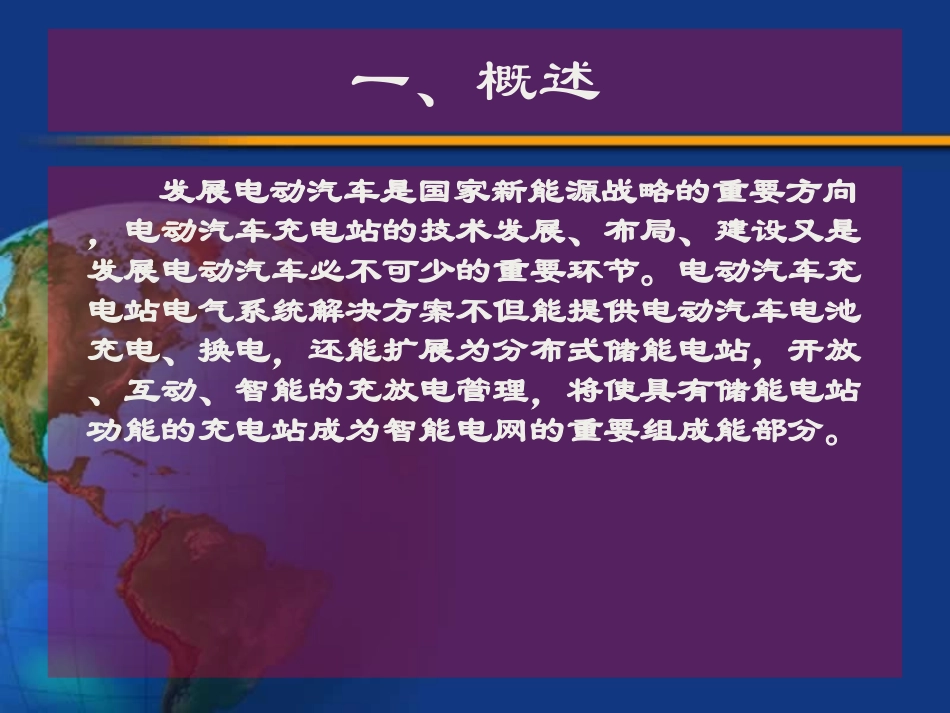

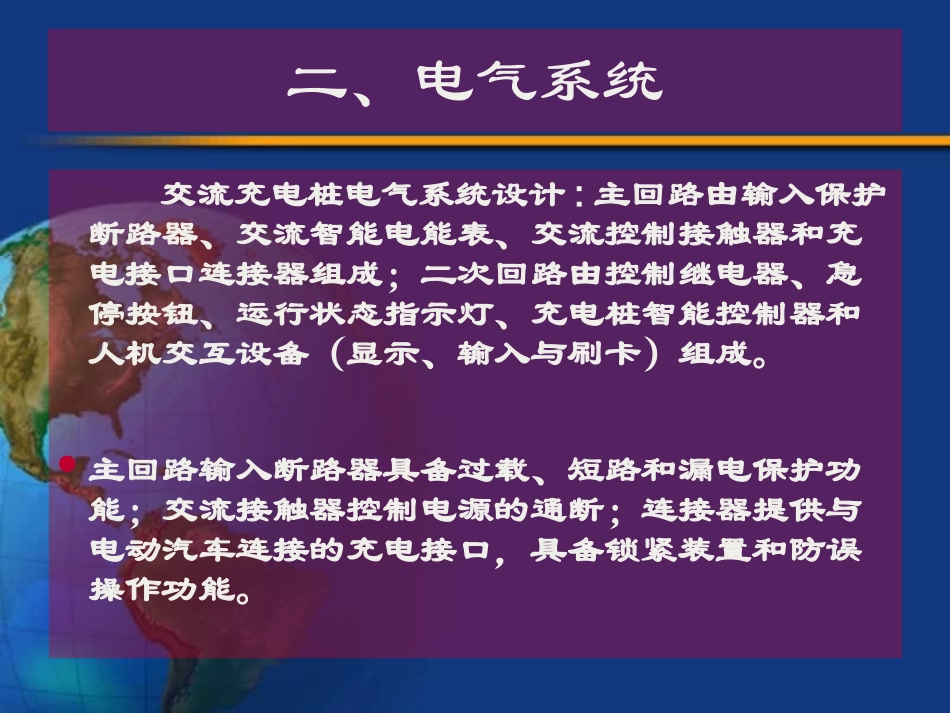

电动汽车充电桩工作原理一、概述发展电动汽车是国家新能源战略的重要方向，电动汽车充电站的技术发展、布局、建设又是发展电动汽车必不可少的重要环节。电动汽车充电站电气系统解决方案不但能提供电动汽车电池充电、换电，还能扩展为分布式储能电站，开放、互动、智能的充放电管理，将使具有储能电站功能的充电站成为智能电网的重要组成能部分。二、电气系统交流充电桩电气系统设计:主回路由输入保护断路器、交流智能电能表、交流控制接触器和充电接口连接器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、充电桩智能控制器和人机交互设备（显示、输入与刷卡）组成。主回路输入断路器具备过载、短路和漏电保护功能；交流接触器控制电源的通断；连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。二次回路提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；交流智能电能表进行交流充电计量；人机交互设备则提供刷卡、充电方式设置与启停控制操作。充电接口连接器插座界面三、X-EVR充电站电气系统组成部分X-EVR充电站电气系统包括供电系统、充电设备、监控系统三大部分。3.1供电系统供电系统主要为充电设备提供电源，主要由一次设备（包括开关、变压器及线路等）和二次设备（包括检测、保护、控制装置等）组成，专门配备有源滤波装置消除谐波，稳定电网。3.2充电设备充电设备是整个充电站电气系统的核心部分，一般分直流充电装置和交流充电装置（桩），直流充电装置，即非车载充电机，实现电池快充功能，可按功率输出分成大型、中型、小型，公司产品型号为X-DR。交流充电装置（桩）提供电池慢充功能，公司产品型号X-AR。X-DR型非车载充电机采用V2G技术，通过进口高频IGBT整流逆变模块，不仅能对动力电池进行安全、快速地充电，而且依靠控制器与后台系统的通讯，能将动力电池的能量回馈到电网，完成电网与电池之间的双向能量交换。X-DR型非车载充电机采用高速CAN总线，保证通讯连接的快速、可靠。具体原理图、实物图如下：X-DR型非车载充电机交流充电桩主要提供车辆慢充的功能，输出为交流电，连接车载充电器。具体原理图、实物图如下：3.3监控系统充电监控系统由一台或多台工作站或服务器组成，可以包括监控工作站、数据服务器等，这些计算机通过网络联结。监控工作站提供充电监控人机交互界面，实现充电机的监控和数据收集、查询等工作；数据服务器存储整个充电系统的原始数据和统计分析数据等，提供数据服务及其他应用服务。交流充电桩的刷卡交易工作流程如图6所示。四、工作流程图6刷卡交易工作流程五、通信管理整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。电动汽车充电桩电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。用户可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。集中器电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。BMS电池管理系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，最大限度地利用电池存储能力和循环寿命。充电服务管理平台充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车信息、电池信息、用户卡信息、充电桩信息;充电运营主要对用户充电进行计费管理;综合查询指对管理及运营的数据进行综合分析查询。六、控制引导系统连接方式见图B2、图B3、图B4。图中各部件的功能与特性见表B1。七、电动汽车充电机的分类直流充电机：指采用直流充电模式为电动汽车动力蓄电池总成进行充电的充电机。直流充电模式是以充电机输出的可控...
