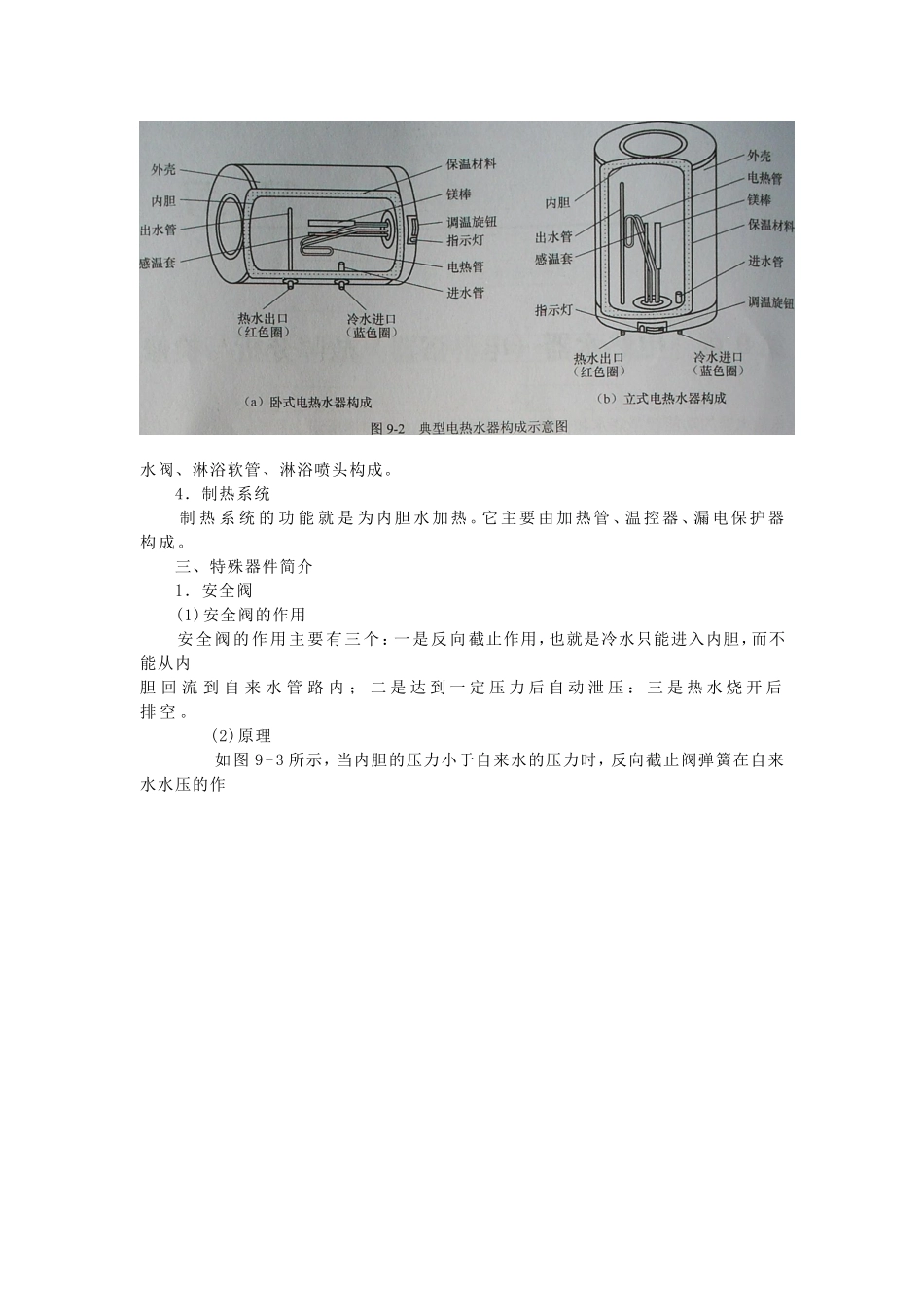

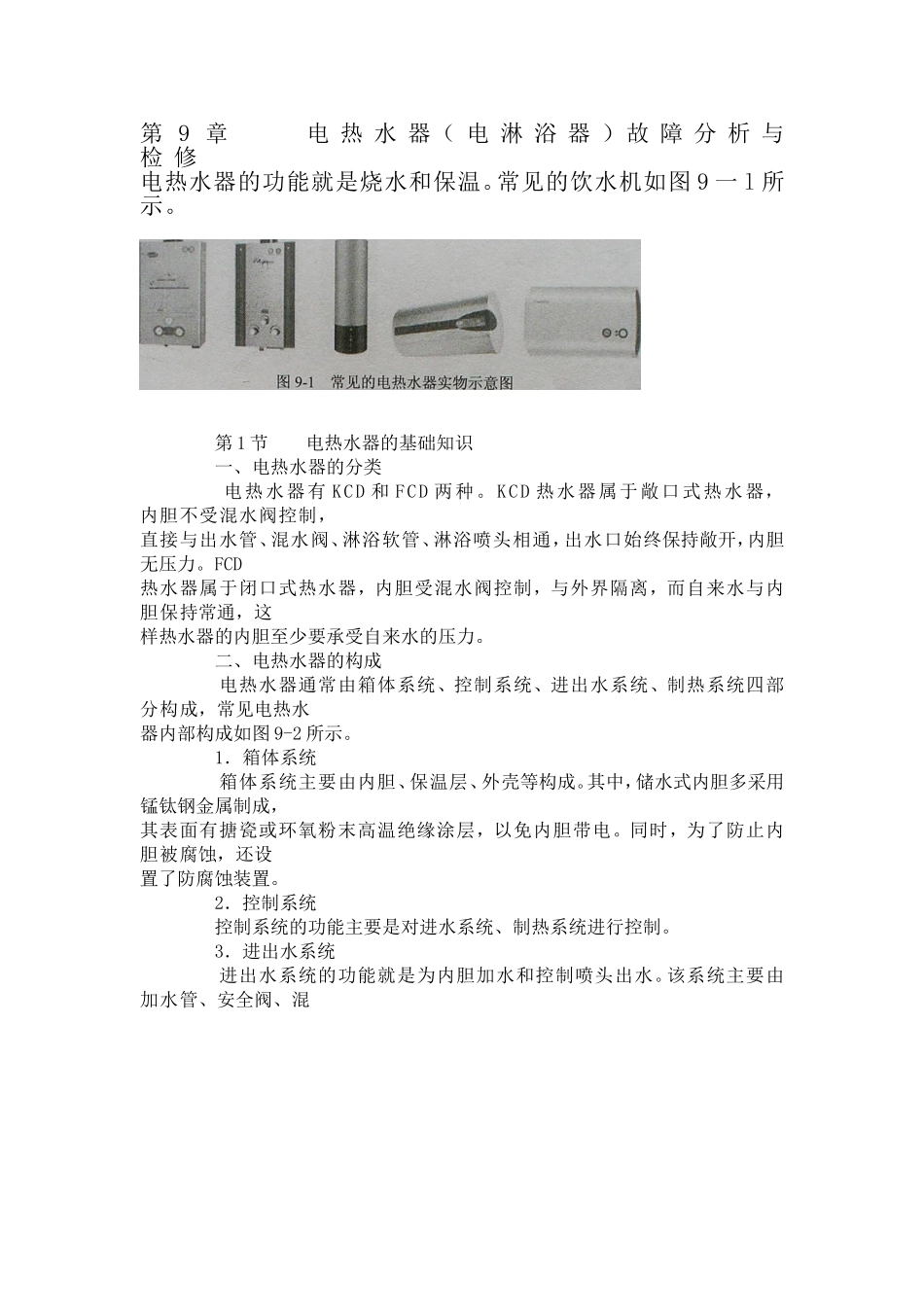

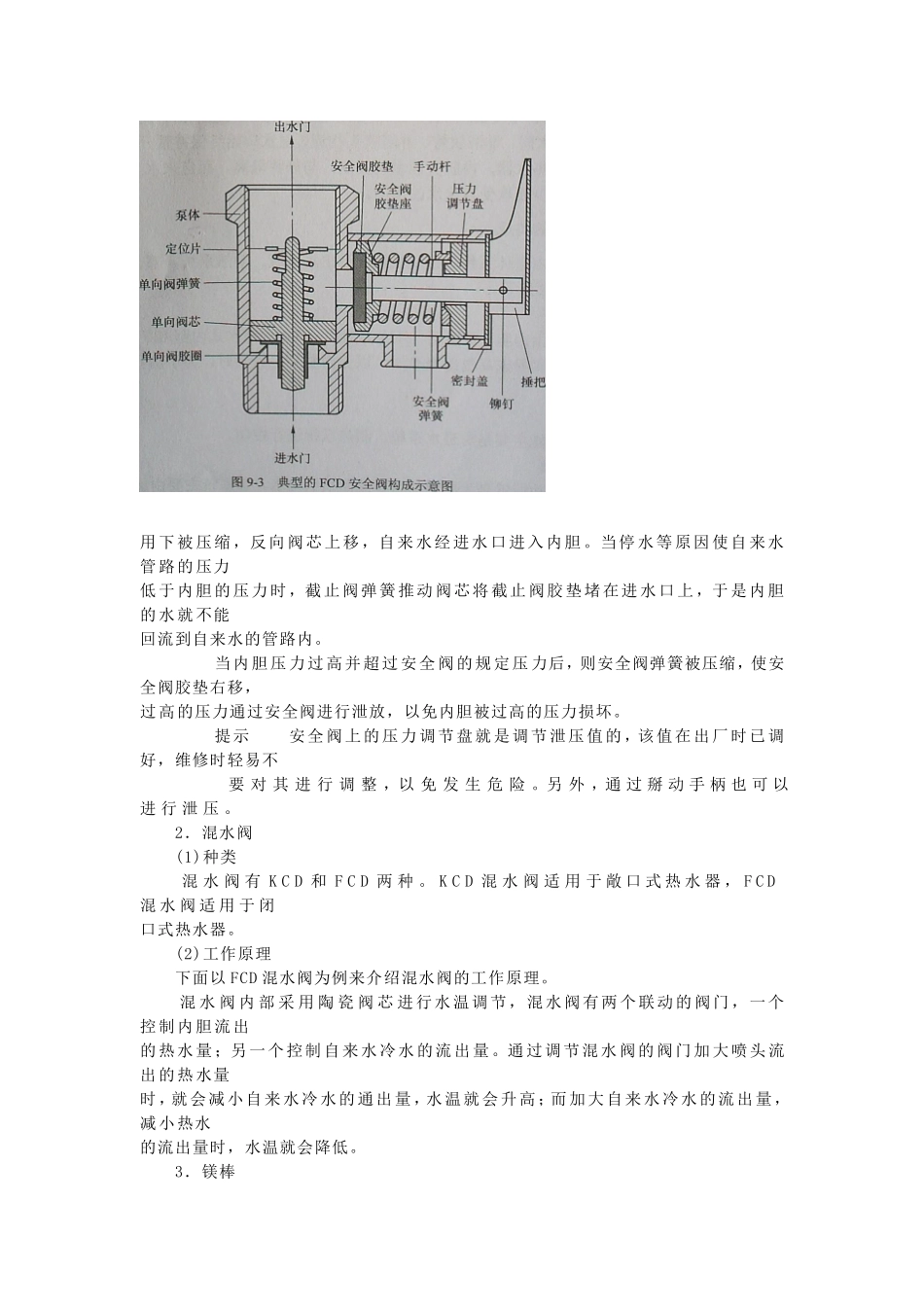

第9章电热水器（电淋浴器）故障分析与检修电热水器的功能就是烧水和保温。常见的饮水机如图9一l所示。第1节电热水器的基础知识一、电热水器的分类电热水器有KCD和FCD两种。KCD热水器属于敞口式热水器，内胆不受混水阀控制，直接与出水管、混水阀、淋浴软管、淋浴喷头相通，出水口始终保持敞开，内胆无压力。FCD热水器属于闭口式热水器，内胆受混水阀控制，与外界隔离，而自来水与内胆保持常通，这样热水器的内胆至少要承受自来水的压力。二、电热水器的构成电热水器通常由箱体系统、控制系统、进出水系统、制热系统四部分构成，常见电热水器内部构成如图9-2所示。1．箱体系统箱体系统主要由内胆、保温层、外壳等构成。其中，储水式内胆多采用锰钛钢金属制成，其表面有搪瓷或环氧粉末高温绝缘涂层，以免内胆带电。同时，为了防止内胆被腐蚀，还设置了防腐蚀装置。2．控制系统控制系统的功能主要是对进水系统、制热系统进行控制。3．进出水系统进出水系统的功能就是为内胆加水和控制喷头出水。该系统主要由加水管、安全阀、混水阀、淋浴软管、淋浴喷头构成。4．制热系统制热系统的功能就是为内胆水加热。它主要由加热管、温控器、漏电保护器构成。三、特殊器件简介1．安全阀(1)安全阀的作用安全阀的作用主要有三个：一是反向截止作用，也就是冷水只能进入内胆，而不能从内胆回流到自来水管路内；二是达到一定压力后自动泄压：三是热水烧开后排空。(2)原理如图9-3所示，当内胆的压力小于自来水的压力时，反向截止阀弹簧在自来水水压的作用下被压缩，反向阀芯上移，自来水经进水口进入内胆。当停水等原因使自来水管路的压力低于内胆的压力时，截止阀弹簧推动阀芯将截止阀胶垫堵在进水口上，于是内胆的水就不能回流到自来水的管路内。当内胆压力过高并超过安全阀的规定压力后，则安全阀弹簧被压缩，使安全阀胶垫右移，过高的压力通过安全阀进行泄放，以免内胆被过高的压力损坏。提示安全阀上的压力调节盘就是调节泄压值的，该值在出厂时已调好，维修时轻易不要对其进行调整，以免发生危险。另外，通过掰动手柄也可以进行泄压。2．混水阀(1)种类混水阀有KCD和FCD两种。KCD混水阀适用于敞口式热水器，FCD混水阀适用于闭口式热水器。(2)工作原理下面以FCD混水阀为例来介绍混水阀的工作原理。混水阀内部采用陶瓷阀芯进行水温调节，混水阀有两个联动的阀门，一个控制内胆流出的热水量；另一个控制自来水冷水的流出量。通过调节混水阀的阀门加大喷头流出的热水量时，就会减小自来水冷水的通出量，水温就会升高；而加大自来水冷水的流出量，减小热水的流出量时，水温就会降低。3．镁棒镁棒是镁阳极、阳极镁块的简称。镁是一种化学性能较活泼的金属，能起到磁化水质的作用。镁棒不仅能够在恒温器内形成磁场，提高水的活性，可以让洗澡水也达到比较好的水质标准，而且可以修复内胆的陶瓷涂层裂痕。因此，镁棒需要定期更换。电热水器常用的镁棒如图9-4所示。提示由于镁棒的电流效率和利用率较高，长时间使用后，镁棒会变成“海绵棒”，重量减轻。当镁棒的重量不足原重量的1/3时，则需要更换镁棒了。一般情况下，镁棒可使用1年左右，属于易损件。第2节典型电热水器故障分析与检修一、机械控制型电热水器以澳柯玛机械控制型电热水器为例，其电气系统由温控器、过热保护器、加热器、加热指示灯构成如图9-5所示。1．加热控制插好电源线后，220V市电电压经温控器、过热保护器输入后不仅使加热器加热，而且使加热指示灯发光，表明该机处于加热状态。随着加热时间的延长，水的温度逐渐升高，当温度达到温控器设置的温度后，温控器的触点断开，加热器因没有供电停止加热，而且加热指示灯也会因没有供电熄灭，该机进入保温状态。当水温下降到比设置的温度低5℃左右后，温控器的触点闭合，再次接通电源，如此反复，使电热水器的温度控制在一定范围内。2．过热保护当水罐内无水或温控器异常，使加热器的温度过高时，过热保护器断开，切断整机供电，以免加热器烧断或产生其他故障，实现过热保护。3．常见故障检修(1)不加热不加热说明加热器或其供电系统异常。该故障的检修流程如图9-6所示。(2)加热不正常加热不...
