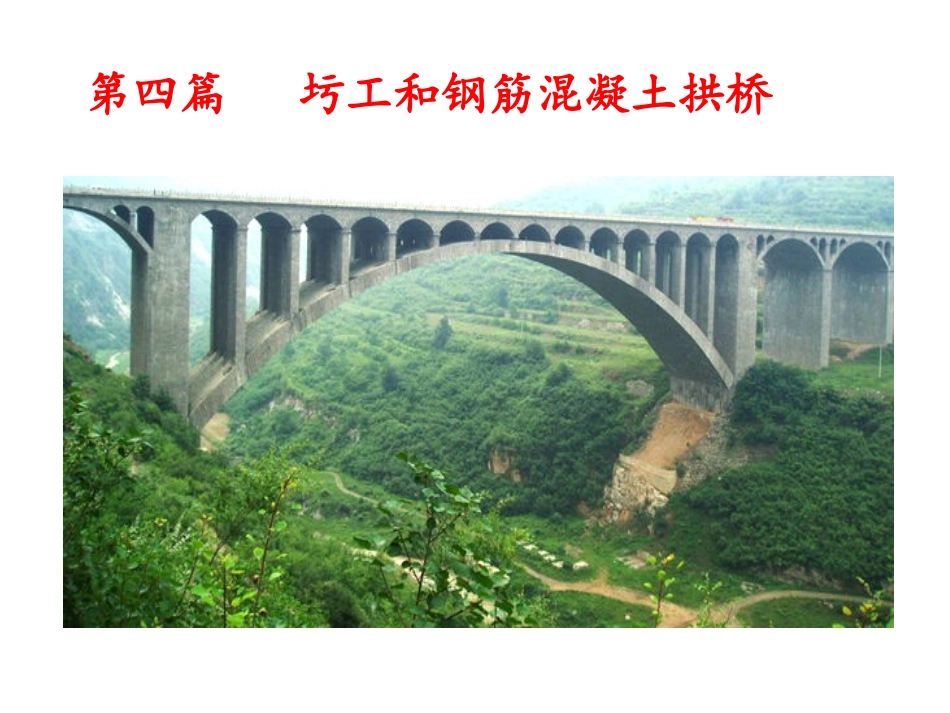

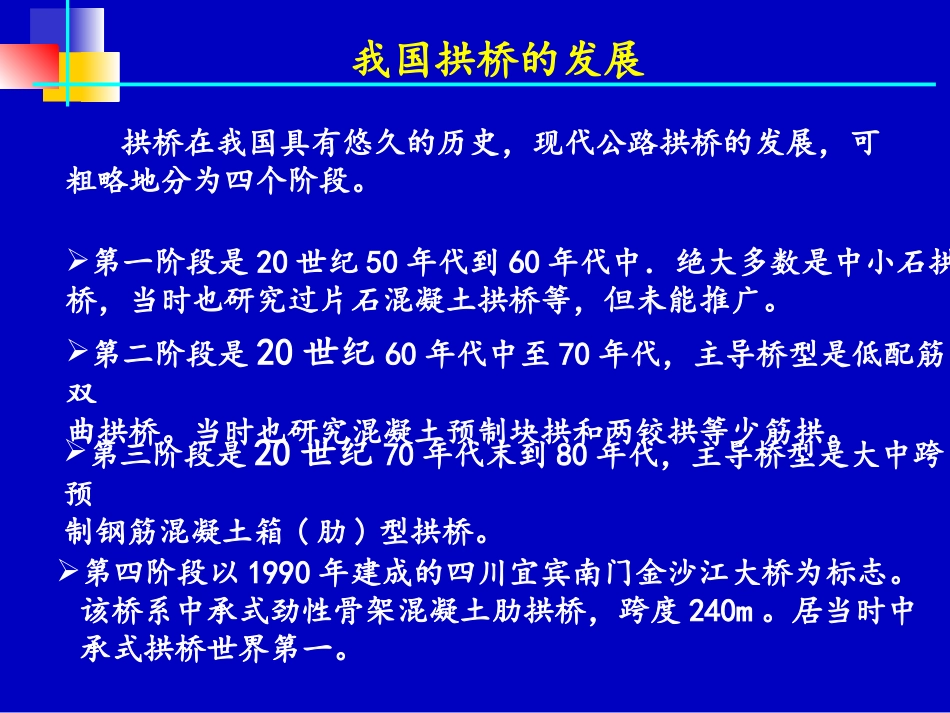

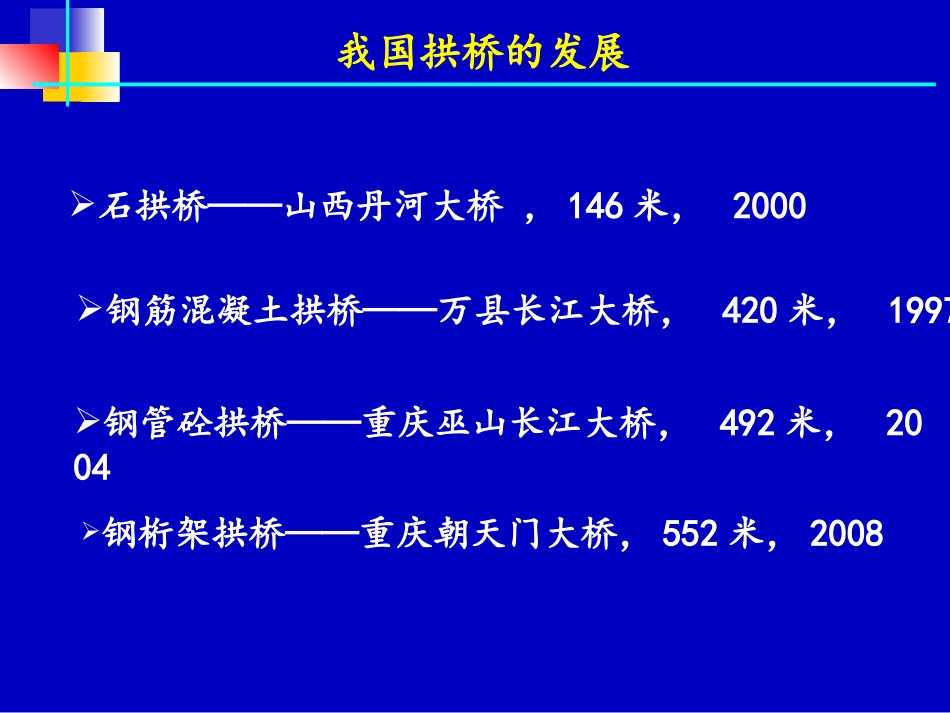

第四篇圬工和钢筋混凝土拱桥我国拱桥的发展拱桥在我国具有悠久的历史，现代公路拱桥的发展，可粗略地分为四个阶段。第一阶段是20世纪50年代到60年代中．绝大多数是中小石拱桥，当时也研究过片石混凝土拱桥等，但未能推广。第二阶段是20世纪60年代中至70年代，主导桥型是低配筋双曲拱桥。当时也研究混凝土预制块拱和两铰拱等少筋拱。第三阶段是20世纪70年代末到80年代，主导桥型是大中跨预制钢筋混凝土箱(肋)型拱桥。第四阶段以1990年建成的四川宜宾南门金沙江大桥为标志。该桥系中承式劲性骨架混凝土肋拱桥，跨度240m。居当时中承式拱桥世界第一。我国拱桥的发展石拱桥——山西丹河大桥，146米，2000钢筋混凝土拱桥——万县长江大桥，420米，1997钢管砼拱桥——重庆巫山长江大桥，492米，2004钢桁架拱桥——重庆朝天门大桥，552米，20084123第一章概述第二章拱桥的设计与构造第三章拱桥的计算第四篇圬工和钢筋混凝土拱桥5第一章概述0102第一节拱桥的基本特点及其适用范围第二节拱桥的组成及主要类型第一节拱桥的基本特点及其适用范围一、拱桥的基本特点1、优点（1）跨越能力大（2）就地取材（3）耐久性好（4）外形美观（5）构造简单，施工技术易掌握（1）自重大（3）连拱桥设置单向推力墩（4）上承式拱桥建筑高度大（5）机械化施工程度低（2）有支架施工，费用高2、缺点第一节拱桥的基本特点及其适用范围二、适用范围1、地质条件良好2、公路桥梁第一节拱桥的基本特点及其适用范围9拱桥的组成拱桥的主要类型内容12第二节拱桥的组成及主要类型一、拱桥的组成1、组成（1）桥跨结构(主拱圈）（2）桥墩桥台（10）拱上填料、构件（5）桥面铺装（3）基础（6）排水系统第二节拱桥的组成及主要类型（7）伸缩缝（8）人行道、栏杆（9）照明系统桥面系拱上建筑（4）行车道板（梁）拱桥上不设支座，但设置拱座2、有关术语及尺寸拱背拱轴线拱顶拱脚拱腹l0lf0f起拱线（1）拱顶：主拱圈跨中断面（2）拱脚：主拱圈与墩台的幅向接触面（3）拱轴线：所有幅向截面形心的连线（4）拱腹：主拱圈的下曲面（5）拱背：主拱圈的上曲面（6）起拱线：起拱面与拱腹的交线（7）净跨径：两起拱线之间的水平净距（8）计算跨径：两拱脚截面形心间的水平距离（9）标准跨径：指净跨径（10）净矢高：拱顶下缘到两起拱线连线间的垂直距离（11）计算矢高：拱顶形心到两拱脚截面形心连线间的垂直距离（12）净矢跨比：00/lf（13）计算矢跨比：lf/第二节拱桥的组成及主要类型二、拱桥的主要类型拱桥建桥材料圬工拱桥，钢筋砼拱桥，钢拱桥，钢管砼拱桥拱轴线型式圆弧拱桥，抛物线拱桥，悬链线桥桥面位置上承式拱桥，中承式拱桥，下承式拱桥结构体系分简单体系拱桥：三铰拱，两铰拱，无铰拱组合体系拱桥：无推力拱桥，有推力拱桥主拱圈截面形式拱上建筑形式实腹式拱桥，空腹式拱桥板拱桥，肋拱桥，双曲拱桥，箱形拱桥第二节拱桥的组成及主要类型(一）按结构体系分1、简单体系拱桥（1）行车系不参与受力，主拱圈单独承载（2）水平推力由墩台承受第二节拱桥的组成及主要类型静定结构；刚度小变形大，内力分布不均匀，施工复杂三铰拱桥无铰拱桥三次超静定结构，有附加内力；刚度大，内力分布均匀，施工方便；两铰拱桥一次超静定结构，介于三铰拱与两铰拱之间第二节拱桥的组成及主要类型2、组合体系拱桥：行车系与主拱圈共同承受荷载第二节拱桥的组成及主要类型（1）无推力组合体系拱桥--拱的推力由系杆承受第二节拱桥的组成及主要类型柔性系杆刚性拱——系杆拱刚性系杆柔性拱——朗格尔拱刚性系杆刚性拱——洛泽拱按照系杆与拱的相对刚度，可分为：第二节拱桥的组成及主要类型（2）有推力的组合体系拱——水平推力由墩台承受刚性梁柔性拱——倒朗格尔拱刚性梁刚性拱——倒洛泽拱第二节拱桥的组成及主要类型3、拱片桥——桁架拱片桥第二节拱桥的组成及主要类型3、拱片桥——刚架拱片桥第二节拱桥的组成及主要类型（二）按主拱圈的截面形式分优点：构造简单，施工方便1、板拱桥缺点：自重大，不经济，截面抵抗矩小适合于地质条件良好的中小跨径拱桥第二节拱桥的组成及主要类型2、肋拱桥第二节...
