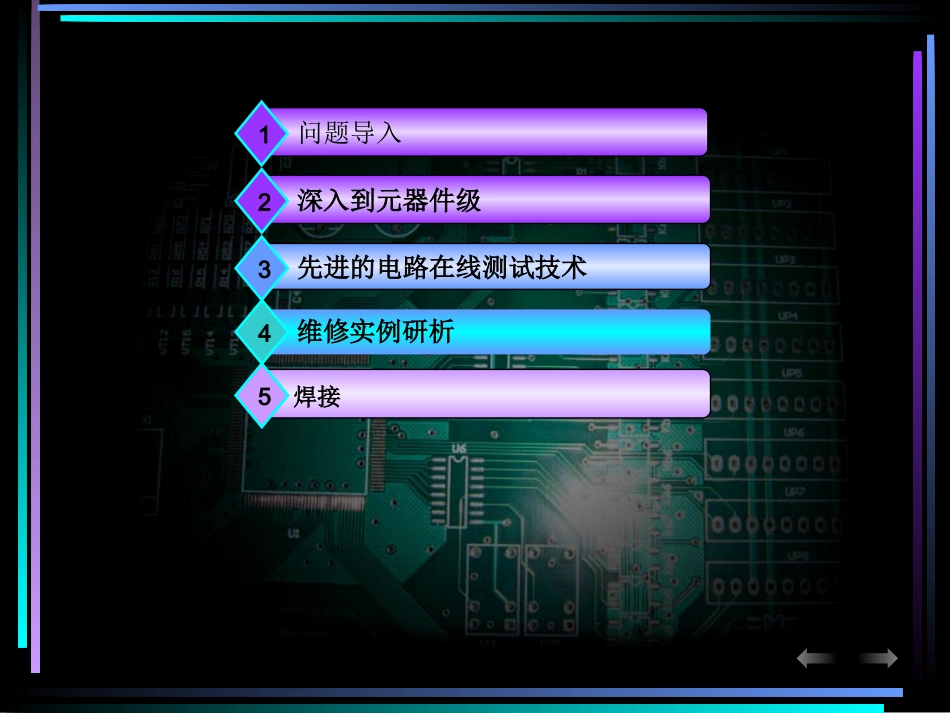

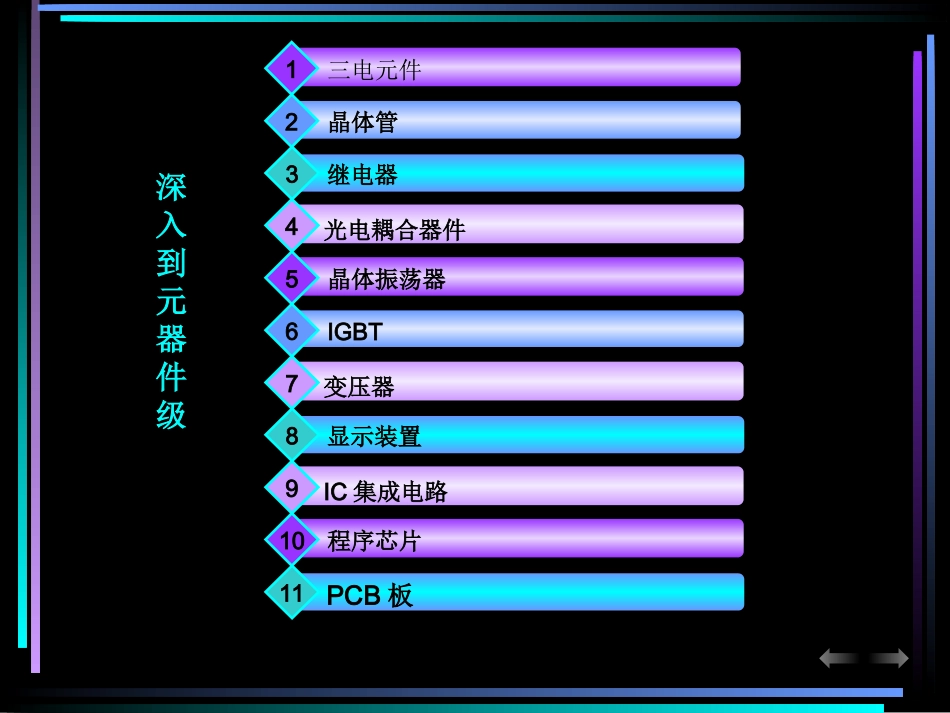

电子测试与维修技巧高级研讨班问题导入问题导入1深入到元器件级2先进的电路在线测试技术34维修实例研析5焊接深入到元器件级3继电器三电元件1晶体管24光电耦合器件晶体振荡器5IGBT68显示装置9IC集成电路7变压器11PCB板程序芯片10问题导入具体内容4当今电子维修检测技术发展的最新趋势导致电路板损坏的几种因素1电子维修检测的一般性论述25为什么说任何电路板都有可能成为被维修的对象电路板维修检测的一般性流程31、电路板上有元器件损坏，导致系统无法正常工作。2、电路板上某器件性能部分失效，导致系统工作不能长期保持正常，时好时坏。3、电路板上并没有任何器件损坏，但电路板就是不能正常工作，这样的坏，叫断线断路或短路。4、电路板上元器件腐蚀。据英国维修协会统计，电路板中最常见的故障通常都由以下因素引发。导致电路板损坏的几种因素维修操作时据此进行逐一排除就很有可能恢复电路板。为什么说任何电路板都有可能成为被维修的对象？这是因为：1.任何电路板都是由分立元器件和各类集成电路芯片构成。2.所有分立元器件和集成电路芯片都有各自鲜明的特征。3.测量方法已成经典。4.规律（或称经验）可循。5.侦测能力的提高。6.对专用芯片和有程序的加密器件目前比较茫然。下面我们就围绕以上几个问题进行详细讲解：电路板的构成问明产生故障的成因，学会识别线索22让墨菲定律为你所用33电路板的构成11作记录的准则44各种电路板，尽管形状厚薄不同，实现的功能各异但其共性都是由下列元器件（或部件）所构成：1、印制线路板；2、各种封装形式的集成电路IC；3、三电元件（电阻、电容、电感）；4、晶体管（二极管、三极管、场效应管；可控硅）；5、变压器；6、稳压器；7、电位器和线圈；8、磁性元器件、9、整流器、10、逆变器、11、继电器、12、变频器和分频器；13、PLC可编程控制器；14、液晶器件；15、荧光器件；16、激光器件；17、晶体振荡器和晶体陶瓷滤波器；18、传感器和各种连接器等。一、电路板的构成二、问明产生故障的成因及现象，学会识别线索每当我们承担维修任务时，面对被维修对象，首先要提问故障是怎么产生的，是自然失效？还是人为所导致？比如电源加反否？换板时不慎摔了？等等，然后逐一做笔记。美国爱得华空军基地的一个叫墨菲的测试工程师发明了一条著名的定理，人们就用这位悲观主义大师的名字来命名这条定理。墨菲定理的表述如下：“如果一件事情有可能向坏的方向发展，就一定会向最坏的方向发展”。根据“墨菲定律”可以推出四条理论：1、任何事情都没有表面看起来那么简单；2、所有的事儿都会比你预计的时间长；3、会出错的事儿总会出错；4、如果你担心某种情况发生，那么它就更有可能发生。墨菲定律告诉我们，容易犯错误是人类与生俱来的弱点，不论科技多发达，事故都会发生。而且我们解决问题的手段越高明，面临的麻烦就越严重。所以,我们在事情前应该是尽可能想得周到、全面一些，如果真的发生不幸或者损失，就笑着应对吧，关键在于总结所犯的错误，而不是企图掩盖它。三、让墨菲定律为你用作记录的准则1.当一个活动或读数已出现、或一个检查已完成时，应及时作记录或签字。记录就应该象一件事情发生一样，不能是一个班或一天、一周结束时再做，它们是现在的事情，而不是历史。2.一个人在第二栏签字是证实他（她）们确实看见了做什么（例如编注“线号”），人为地检查任何事情都是正确的（产品、材料、批量、读数或其它事情），如果仅仅相信你所信任的同事会做的正确而在每班结束时才复核签字，这样做是十分危险的，你必须“看见”事情确实已经发生。3.记录必须时刻保持整洁、清楚。这些并不需要多么漂亮，但要记住，在以后相当长的时期内都有可能阅读它们。4.假如你在填写过程中犯了一个错误而被记录到文件上，这不是犯罪。所以如果你犯了错误，请不要擦去或掩盖住，应整洁地划一道，写上正确的内容并签名和日期。电路板维修检测的一般性流程在无任何原理图的状况下要对一块比较陌生的电路板进行维修，以往的所谓“经验”就很难有大的作为，尽管硬件功底深厚的人对维修进程的作业充满信心，但如果方法不当，工作起来照样事倍功半。那么，怎样做...
