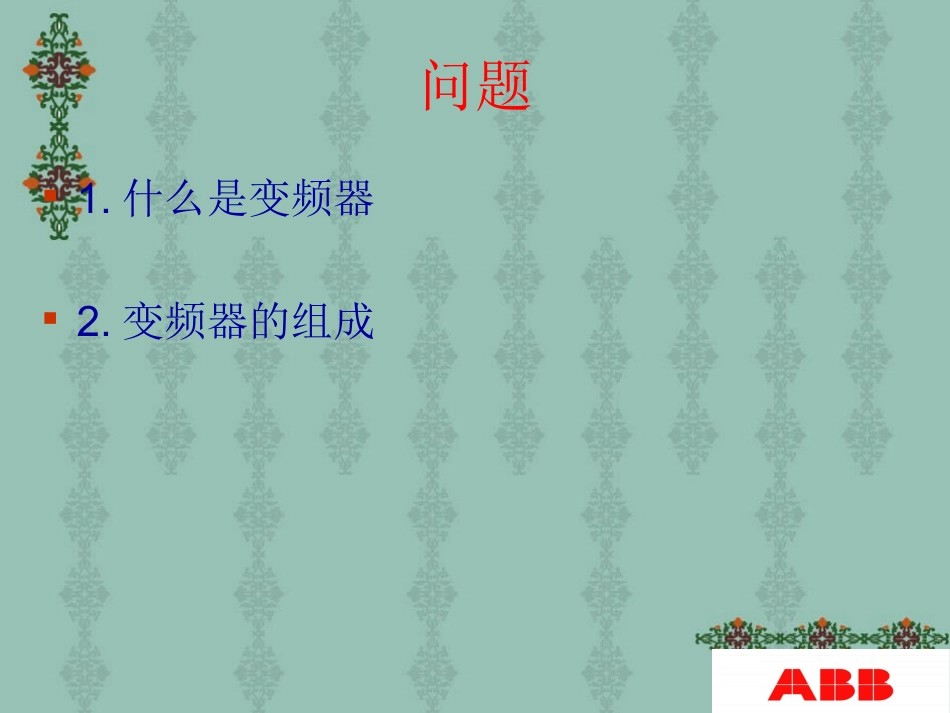

大庆景宏变频器维修培训与技术指导介绍ACS800-07变频器的故障处理与维修---------------贺金山介绍ACS800-07变频器的故障处理与维修---------------贺金山变频器维修指南问题1.什么是变频器2.变频器的组成变频器的常识1、什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。2、电压型与电流型有什么不同？变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容；电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。变频器产品中的高新技术：1、微处理器技术：多个CPU协同工作：管理，核心，键盘，上位机等。2、电力电子技术：IGBT，IPM（智能），PIM（集成）GTR。3、自动控制技术：矢量控制，DTC控制，V/F控制，模糊控制，遗传控制，预测控制，PWM技术；4、网络技术：局域网，互联网，远程监控；ProfibusBUS，Interbus-S，DeviceNET，I/OInterface；1、变频器产品的高新技术1、电动机的基本特性：电动机是将电能转化为机械能的主要电气设备。电动机的主要参数有：电流、转速、转矩；电压、功率。电动机的转速方程是：N=60*f*(1-s)/pN：电动机的转速；f：定子电源频率；P：极对数；S：转差率；电动机的调速方案：1、改变电源频率f；——通过变频器实现。2、改变极对数p；——变极电动机。3、改变转差率s；——转子绕线电动机。1、电动机的基本特性：电动机是将电能转化为机械能的主要电气设备。电动机的主要参数有：电流、转速、转矩；电压、功率。电动机的转速方程是：N=60*f*(1-s)/pN：电动机的转速；f：定子电源频率；P：极对数；S：转差率；电动机的调速方案：1、改变电源频率f；——通过变频器实现。2、改变极对数p；——变极电动机。3、改变转差率s；——转子绕线电动机。一、电动机、变频器的基本概念。一、电动机、变频器的基本概念。2、变频器的基本特性：变频器是将固定频率、电压的电源，变成频率、电压可变的电源变换装置。电动机调速时，如果仅改变频率而不改变电压，电动机的磁通将饱和，导致电动机电流增大，电动机发热严重，甚至烧毁。变频器驱动电动机时，电压、频率要同时有规律的变化。变频器是电力电子技术，计算机技术、控制技术高速发展的结果。计算机技术：专用电动机控制芯片；DSP，单片机等；控制技术：矢量控制、参数自适应、PWM技术、无传感器速度辨识等；电力电子器件：晶闸管、功率场效应管（MOSFET）、IGBT、IPM、PIM等。•IGBT：绝缘栅双极晶体管；——大功率变频器使用；•IPM；智能功率模块；——中等功率变频器使用；•PIM：功率集成模块；——小功率变频器使用；2、变频器的基本特性：变频器是将固定频率、电压的电源，变成频率、电压可变的电源变换装置。电动机调速时，如果仅改变频率而不改变电压，电动机的磁通将饱和，导致电动机电流增大，电动机发热严重，甚至烧毁。变频器驱动电动机时，电压、频率要同时有规律的变化。变频器是电力电子技术，计算机技术、控制技术高速发展的结果。计算机技术：专用电动机控制芯片；DSP，单片机等；控制技术：矢量控制、参数自适应、PWM技术、无传感器速度辨识等；电力电子器件：晶闸管、功率场效应管（MOSFET）、IGBT、IPM、PIM等。•IGBT：绝缘栅双极晶体管；——大功率变频器使用；•IPM；智能功率模块；——中等功率变频器使用；•PIM：功率集成模块；——小功率变频器使用；一、电动机、变频器的基本概念。一、电动机、变频器的基本概念。变频器常识5DTC控制（直接转矩控制）上世纪90年代，由ABB公司出了DTC控制模式的变频器DTC控制技术于上世纪80年代中期提出，产品成形于90年代中期。最早出现的产品型号是ACS600，经过近10年的发展，现已被ACS800替代。和矢量控制不同，DTC控制简单地通过检测电机定子电压和电流，借助瞬间空间矢量理论计算电机的磁链和转矩，并根据与给定值比较所得的差值，实现磁链与转矩的直接控制。这种控制模式和其他控制模式在相同处理器的条件下，DTC模式下的运算处理更快，这意味...
