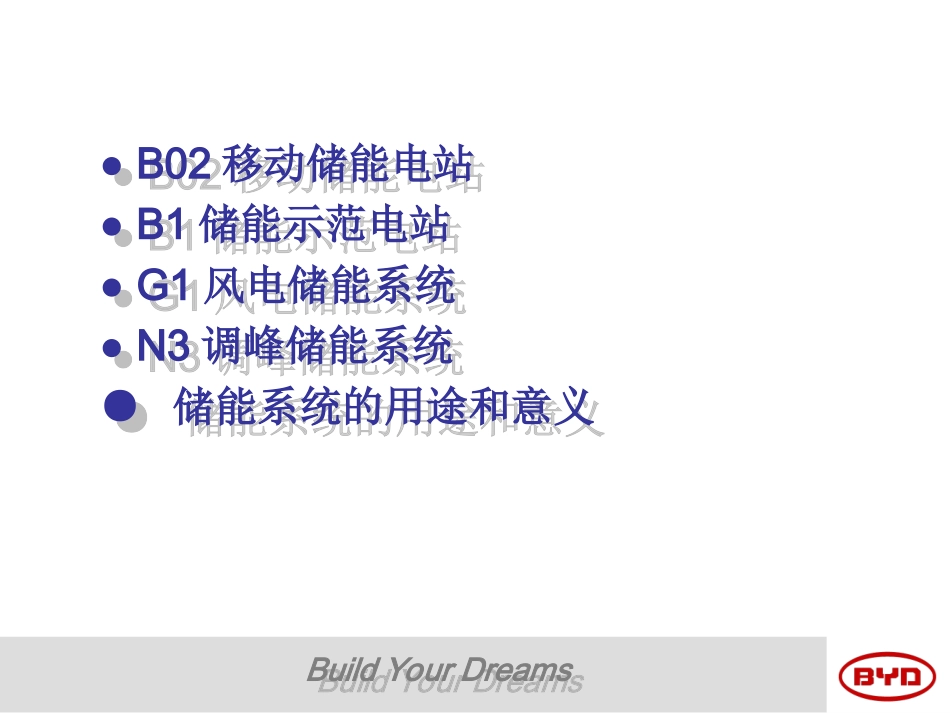

电池储能电站实例电池储能电站实例BYDBYD电力科学研究院张子峰电力科学研究院张子峰2011.062011.06BuildYourDreamsBuildYourDreams●B02移动储能电站●B1储能示范电站●G1风电储能系统●N3调峰储能系统●储能系统的用途和意义●B02移动储能电站●B1储能示范电站●G1风电储能系统●N3调峰储能系统●储能系统的用途和意义BuildYourDreamsBuildYourDreamsB02移动储能电站B02移动储能电站额定功率：200kW储能容量：800kWh电压等级：0.4kV（AC50Hz）系统效率：90%电池型号：FV200（3.2V/200AH）电池数量：1,200pcs占地面积：28.2㎡(40ft集装箱)建成时间：2009年6月建设地点：深圳市坪山新区横坪公路3001号额定功率：200kW储能容量：800kWh电压等级：0.4kV（AC50Hz）系统效率：90%电池型号：FV200（3.2V/200AH）电池数量：1,200pcs占地面积：28.2㎡(40ft集装箱)建成时间：2009年6月建设地点：深圳市坪山新区横坪公路3001号BuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsB1电池储能示范电站B1电池储能示范电站额定功率：1,000kW储能容量：4,000kWh电压等级：10kV/0.4kV（AC50Hz）系统效率：90%电池型号：FV200（3.2V/200AH）电池数量：6,000pcs占地面积：700㎡建成时间：2009年7月建设地点：深圳市坪山新区横坪公路3001号额定功率：1,000kW储能容量：4,000kWh电压等级：10kV/0.4kV（AC50Hz）系统效率：90%电池型号：FV200（3.2V/200AH）电池数量：6,000pcs占地面积：700㎡建成时间：2009年7月建设地点：深圳市坪山新区横坪公路3001号BuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsG1电池风电储能系统G1电池风电储能系统额定功率：1,000kW储能容量：1,000kWh电压等级：0.4kV（AC50Hz）系统效率：90%电池型号：FV50（3.2V/50AH）电池数量：7,200pcs建成时间：2011年1月建设地点：河北省张北县小乌突乡额定功率：1,000kW储能容量：1,000kWh电压等级：0.4kV（AC50Hz）系统效率：90%电池型号：FV50（3.2V/50AH）电池数量：7,200pcs建成时间：2011年1月建设地点：河北省张北县小乌突乡BuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsN3电池储能调峰系统N3电池储能调峰系统额定功率：3,000kW储能容量：12,000kWh电压等级：0.4kV（AC50Hz）系统效率：90%电池型号：FV200（3.2V/200AH）电池数量：21,168pcs建设地点：深圳市龙岗区宝龙三路(碧岭变电站)额定功率：3,000kW储能容量：12,000kWh电压等级：0.4kV（AC50Hz）系统效率：90%电池型号：FV200（3.2V/200AH）电池数量：21,168pcs建设地点：深圳市龙岗区宝龙三路(碧岭变电站)BuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreamsBuildYourDreams电池储能系统的用途和意义电池储能系统的用途和意义1.与光伏、风力发电结合,平滑功率输出,提高电网接纳比例,充分利用新能源，减少有害气体排放；2.调整负荷曲线，削峰填谷，提高配电设备和线路的利用率;3.参与电网调频，改善大电网的供电水平;4.作为微型电网的重要组成部分，解决民生问题，改善局部地区供电质量；5.智能电网的重要元素;6.特种需要（灾害现场，地铁站、机场码头，军事基地…）1.与光伏、风力发电结合,平滑功率输出,提高电网接纳比例,充分利用新能源，减少有害气体排放；2.调整负荷曲线，削峰填谷，提高配电设备和线路的利用率;3.参与电网调频，改善大电网的供电水平;4.作为微型电网的重要组成部分，解决民生问题，改善局部地区供电质量；5.智能电网的重要元素;6.特种需要（灾害现场，地铁站、机场码头，军事基地…）BuildYourDreamsBuildYourDreams储能是一项事业，发展储能技术应该成为国家能源发展战略的一部分，是关系到国计民生乃至人类发展和进步的大事。希望政府相关部门能够早日出台扶持政策，引领这项事业健康发展。储能是一项事业，发展储能技术应该成为国家能源发展战略的一部分，是关系到国计民生乃至人类发展和进步的大事。希望政府相关部门能够早日出台扶持政策，引领这项事业健康发展。BuildYourDreamsBuildYourDreams谢谢!谢谢!
