第5章 空气洁净技术 洁净室设计VIP免费

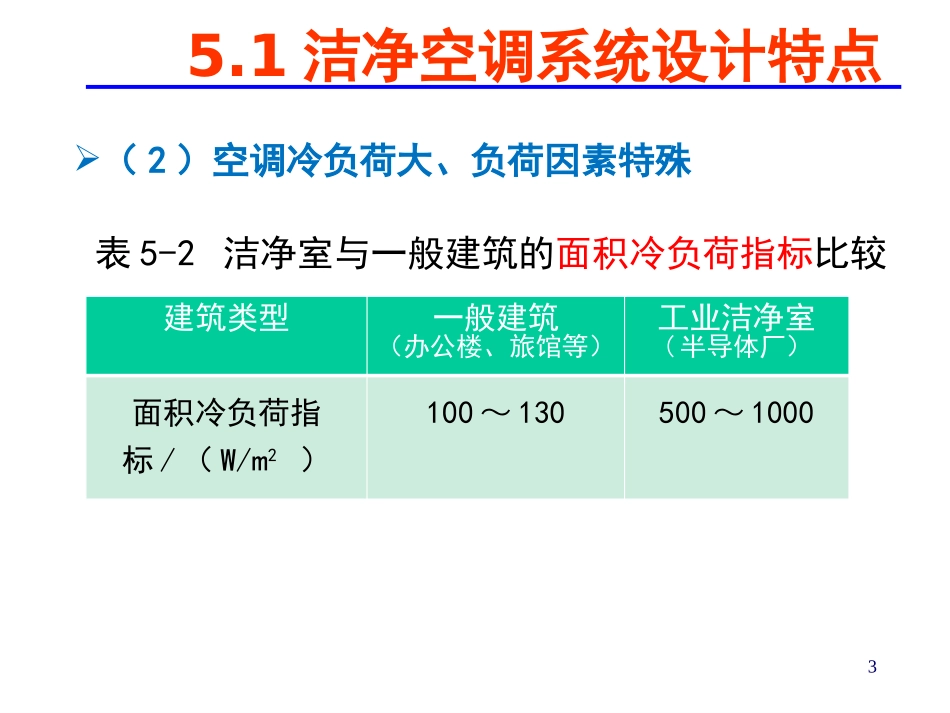

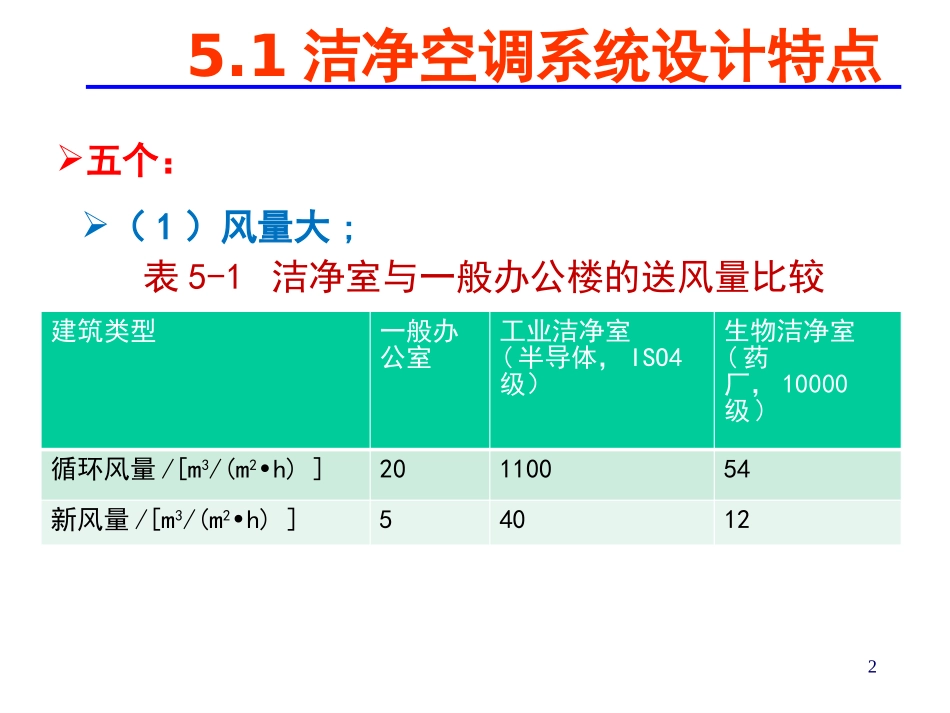

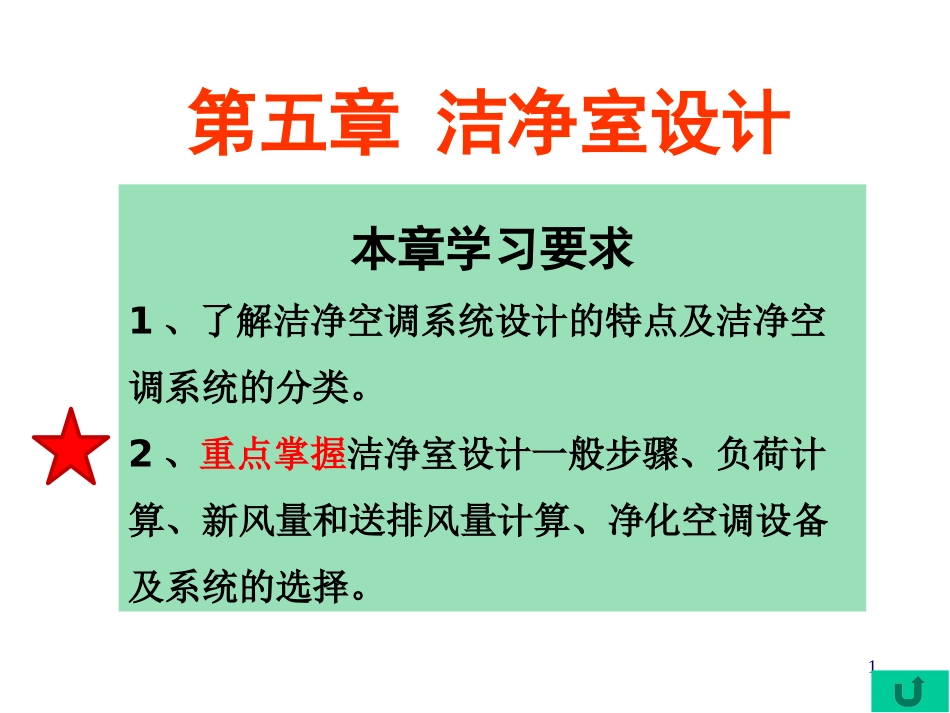

第五章洁净室设计1本章学习要求1、了解洁净空调系统设计的特点及洁净空调系统的分类。2、重点掌握洁净室设计一般步骤、负荷计算、新风量和送排风量计算、净化空调设备及系统的选择。5.1洁净空调系统设计特点五个：（1）风量大;建筑类型一般办公室工业洁净室(半导体，ISO4级）生物洁净室(药厂，10000级)循环风量/[m3/(m2h)]•20110054新风量/[m3/(m2h)]•54012表5-1洁净室与一般办公楼的送风量比较25.1洁净空调系统设计特点（2）空调冷负荷大、负荷因素特殊建筑类型一般建筑（办公楼、旅馆等）工业洁净室(半导体厂）面积冷负荷指标/（W/m2）100～130500～1000表5-2洁净室与一般建筑的面积冷负荷指标比较35.1洁净空调系统设计特点ISO5级（百级）ISO6级（千级）ISO7级（万级）010203040506030.62015.324.241.756.645.238.228.1表５－３不同洁净度级别各类冷负荷的比例风机负荷室内负荷新风负荷45.1洁净空调系统设计特点00.20.40.60.8表5-4洁净室与普通建筑运行能耗（转换成一次能源)比较(兆瓦/平米.年）上限下限上限0.4450.6620.7870.3140.465下限0.4450.6620.7870.13960.3489办公商场旅馆工厂半导体厂55.1洁净空调系统设计特点（3）风机风压高通常设三级过滤，风压较一般空调系统高400Pa以上，且需设定风量调节装置来恒定风量（ 运行过程过滤器阻力增加，系统风量随之变化）（4）压差控制严——防止不同洁净级别的邻室或外界空气干扰65.1洁净空调系统设计特点（5）采用二次回风—— 满足空调区热、湿负荷所需的通风量远远小于满足房间洁净度所需要的通风量，所以只需部分回风与新风混合后进入空调设备进行热湿处理，剩余的回风仅需进行过滤，使之净化后再循环回到房间满足洁净级别所需的系统风量，故从节能角度考虑，常采用二次回风系统以降低风机的输送能耗75.2洁净空调系统的分类•集中式洁净空调系统–——洁净设备（加热器、冷却器、粗、中效过滤器、风机等）集中在空调机房，通过风管送入各洁净室。•分散式洁净空调系统–——净化设备或洁净空调设备（如净化单元、空气自净器、层流罩、洁净工作台等）设置在需洁净的房间中（通常为一般的空调环境或低级别的洁净空调环境）8两类洁净空调系统的比较详见教材P131表5-105.2.1集中式洁净空调系统•1、类型•（1）根据风机个数–单风机系统•特点：机房占地面积小，但压头大，噪声、振动大–双风机系统•特点：机房占地面积大，压头小，噪声、振动小；可全年保证室内压力恒定，并实现多种运行方式9图5-1单风机洁净空调系统示意图1-粗效过滤器2-温湿度处理室3-风机4-中效过滤器5-高效过滤器105.2.1集中式洁净空调系统（当仅采用一次回风时，空气处理室也可设在风机出口段）互换11图5-2双风机洁净空调系统示意图1-粗效过滤器2-温湿度处理室3-送风机4-中效过滤器5-高效过滤器；6—回风机5.2.1集中式洁净空调系统机械排风无组织排风5.2.1集中式洁净空调系统•1、类型•（1）根据风机个数，分为单风机和双风机系统•（2）根据风机的连接方式，–风机串联系统–风机并联系统12图5-3风机串联洁净空调系统示意图1-粗效过滤器2-温湿处理风机3-温湿度处理室4-洁净循环总风机5-中效过滤器6-高效过滤器135.2.1集中式洁净空调系统空调用小风机净化用大风机空调部分净化部分图5-4风机并联洁净空调系统1-粗效过滤器2-温湿度处理室3-风机4-中效过滤器5-高效过滤器145.2.1集中式洁净空调系统互为备用，方便检修适用于同一机房内布置有多个洁净空调系统的场合图5-8值班风机系统1-粗效过滤器2-温湿度处理室3-正常运行风机4-中效过滤器5-高效过滤器6-值班风机155.2.1集中式洁净空调系统设计风量=维持洁净室正压风量+送风管路漏风量设计风压=设计风量下的送风阻力开关正常运行时值班运行时小风量，与风机3并联风机并联系统的一种关开5.2.2分散式洁净空调系统162、在分散式柜式空调送风的环境中设计局部净化装置分散式洁净空调系统1、在集中空调的环境中设计局部净化装置微环境/隔离装置，空气自净器，层流罩，洁净工作台，洁净小室等高效过滤器送风口，高效过滤器风机机组，洁净小室等又称为：半集中式洁净空调系统5.2.2分散式洁净空调...
