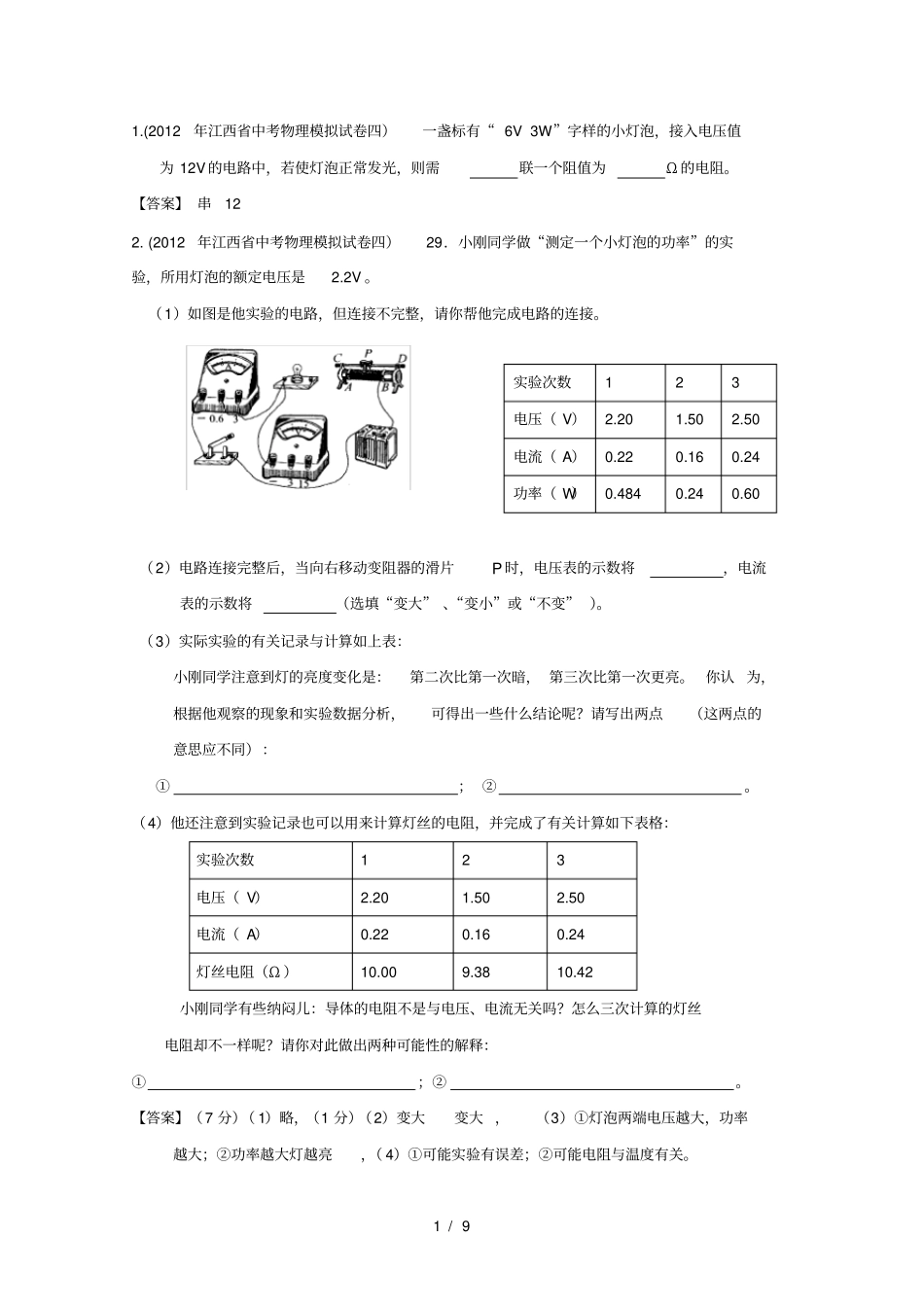

1/91.(2012年江西省中考物理模拟试卷四）一盏标有“6V3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需联一个阻值为Ω的电阻。【答案】串122.(2012年江西省中考物理模拟试卷四）29．小刚同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V。（1）如图是他实验的电路，但连接不完整，请你帮他完成电路的连接。（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将，电流表的示数将（选填“变大”、“变小”或“不变”）。（3）实际实验的有关记录与计算如上表：小刚同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请写出两点（这两点的意思应不同）：①；②。（4）他还注意到实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表格：实验次数123电压（V）2.201.502.50电流（A）0.220.160.24灯丝电阻（Ω）10.009.3810.42小刚同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此做出两种可能性的解释：①；②。【答案】（7分）（1）略，（1分）（2）变大变大，（3）①灯泡两端电压越大，功率越大；②功率越大灯越亮，（4）①可能实验有误差；②可能电阻与温度有关。实验次数123电压（V）2.201.502.50电流（A）0.220.160.24功率（W）0.4840.240.602/93.(2012年江西省中考物理模拟试卷四）小明学了家庭电路的知识后，在生活中更加注意观察家用电器。他发现自己家洗衣机用的是三脚插头，如图所示。小明仔细观察三只插脚发现：标有“E”字的插脚比其他两脚稍长一些。他又查看了其他用电器的三脚插头，也是这种情况。请你从安全用电的角度写出这样制作的好处。【答案】（5分）它比其它两脚稍长一些，插插头时能使家用电器的金属外壳先接地，（2分）拔插头时能使金属外壳后离开地线，（2分）即使家用电器因绝缘不好“漏电”，人也不会触电（1分）4.(2012年江西省中考物理模拟试卷四）如图所示，是妈妈新买一台电磁炉，好奇的小明立即翻开说明书：(1)为什么要单独使用10A以上的插座？请通过计算说明。(2)在1标准大气压下，小明用该电磁炉将一壶2.2千克的水从20℃烧至沸腾，需要多长时间？〔假定电磁炉消耗的电能全部转化为热能被水吸收．水的比热C=4.2×103J/(kg·℃）]【答案】(6分)（1） UIP∴(1分)因为电磁炉正常工作时的电流为10A，插座的额定电流应大于这个正常电流值，所以选择额定电流为10A以上的插座．(1分)（2） ∴电磁炉使用说明书额定电压：220V额定功率：2200W适用容器：底部平坦且底部直径12--28厘米的生铁锅、不锈铁锅、搪瓷锅⋯⋯安全须知：请单独使用10A以上的插座⋯⋯⋯(2分)JtcmQ5310392.7201002.2102.4分6.5336220010392.75sPQPWt(2分)PtW3/95.(2012年金衢十二校科学模拟试卷一）如下图所示接入电路的甲、乙、丙、丁四盏灯，其中亮度最暗．．的是()A.甲B.乙C.丙D.丁B6.(2012年安徽省马鞍山市薛镇中考物理月考试卷）电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为：A．UIB．I2RC．UI—I2RD．UI＋I2R【答案】C7.(2012年安徽省马鞍山市薛镇中考物理月考试卷）如图4所示电路中，电源电压不变，当开关S1闭合，S2断开时，电流表的示数为0.2A，电压表示数为6V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.3A，则下列说法中错误的是：A．电压表的示数仍为6V；B．R2的阻值为10ΩC．电路中的总电阻为7.5Ω；D．R2消耗的电功率为3.6W【答案】C8.(2012年安徽省马鞍山市薛镇中考物理月考试卷）如图5，电源电压不变，当开关S闭合与断开时，R1两端电压之比为4∶3，则S断开时，R1与R2的功率之比是：A．1∶4；B．4∶1；C．1∶3；D．3∶1【答案】D9.（2012年安徽省马鞍山市薛镇中考物理月考试卷）在“测定小灯泡额定功率”的实验中，已知电源电压为6V，小灯泡标有“3.6V”，灯丝电阻约为12Ω，所用器材如图19所示，其中电压表的0—15V量程已坏，0—3V量程完好，其他器材均完好，小明已将部分器材连接R1R2AVS2S1图4图54/9好。⑴从图9中可...
