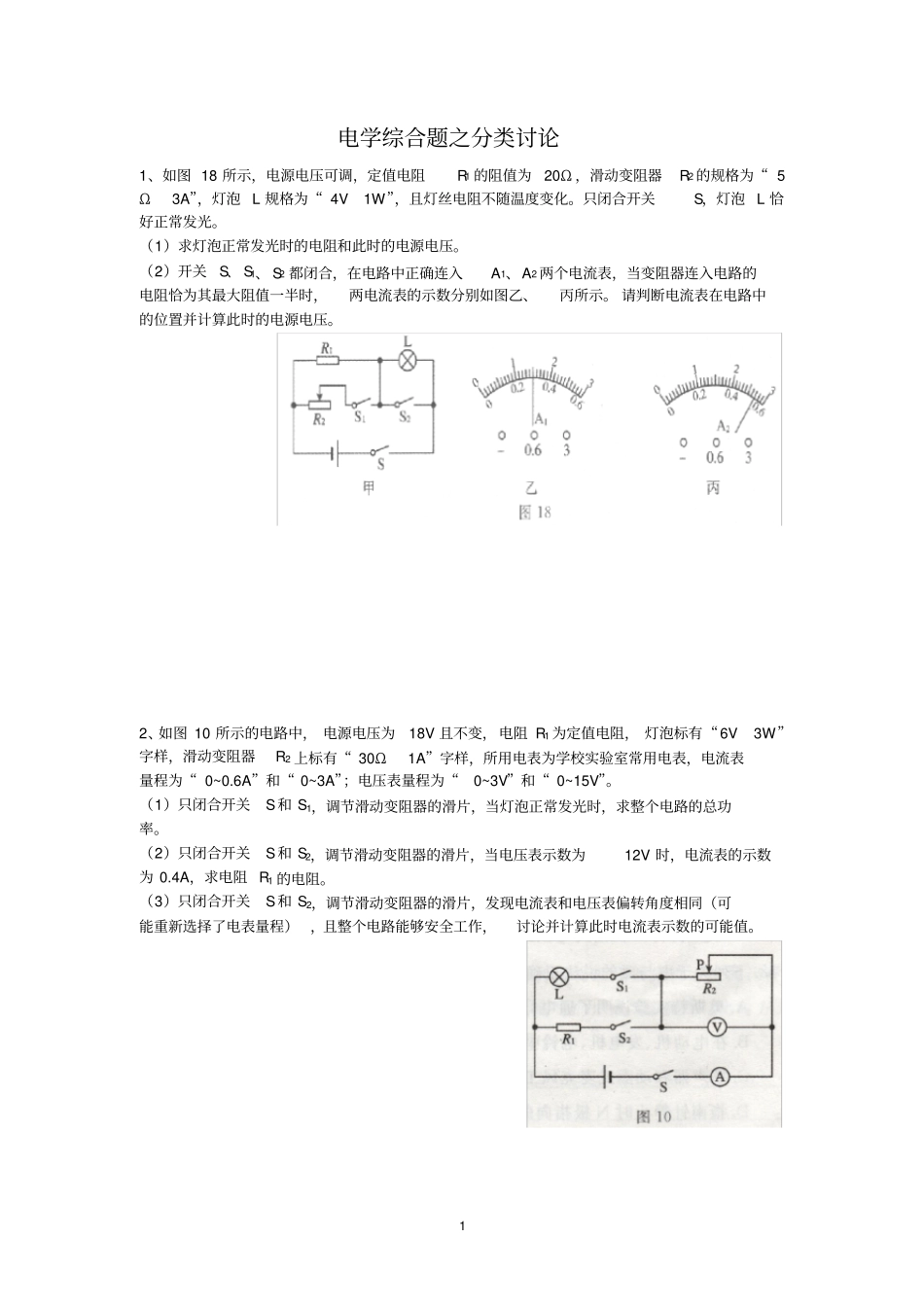

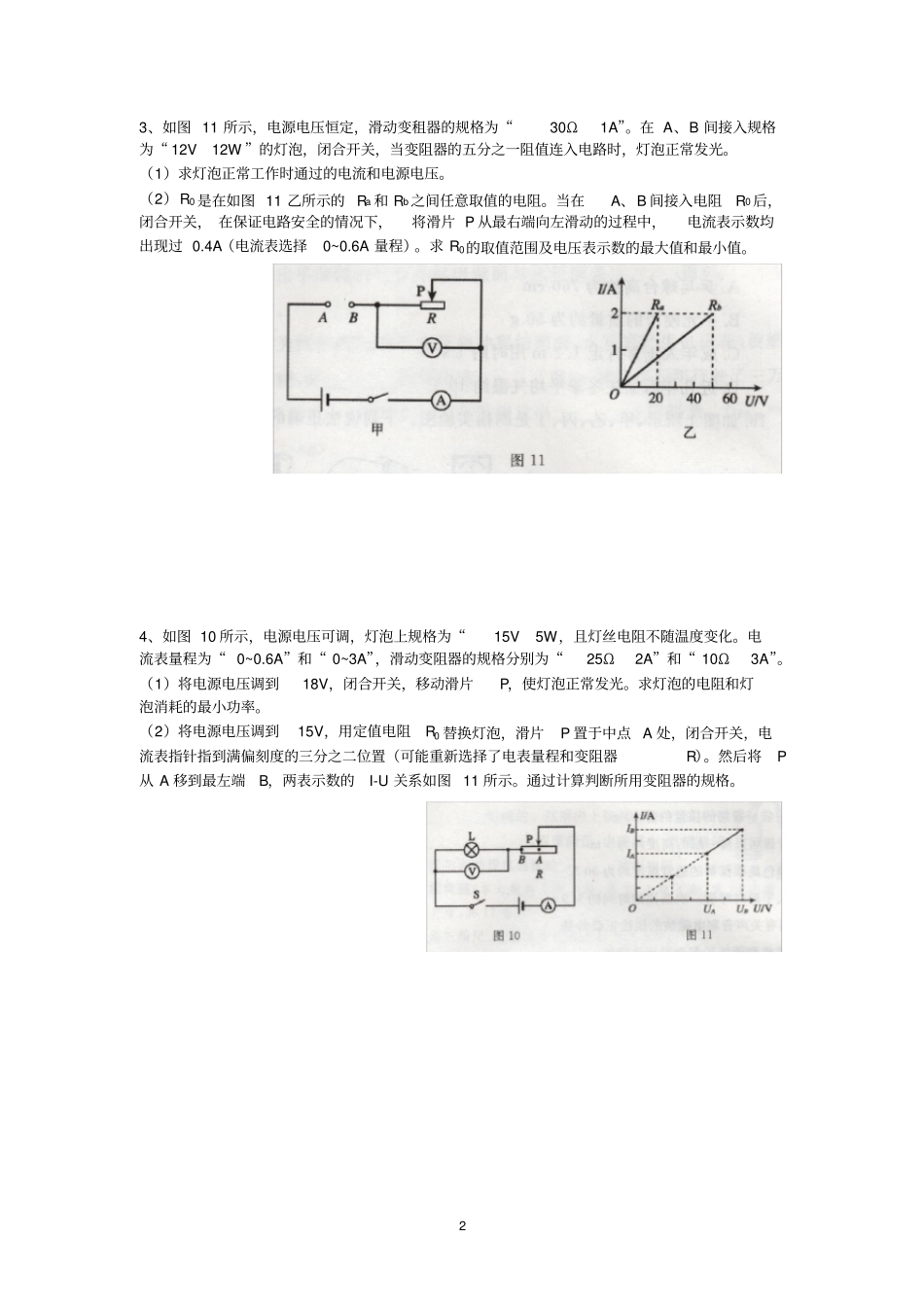

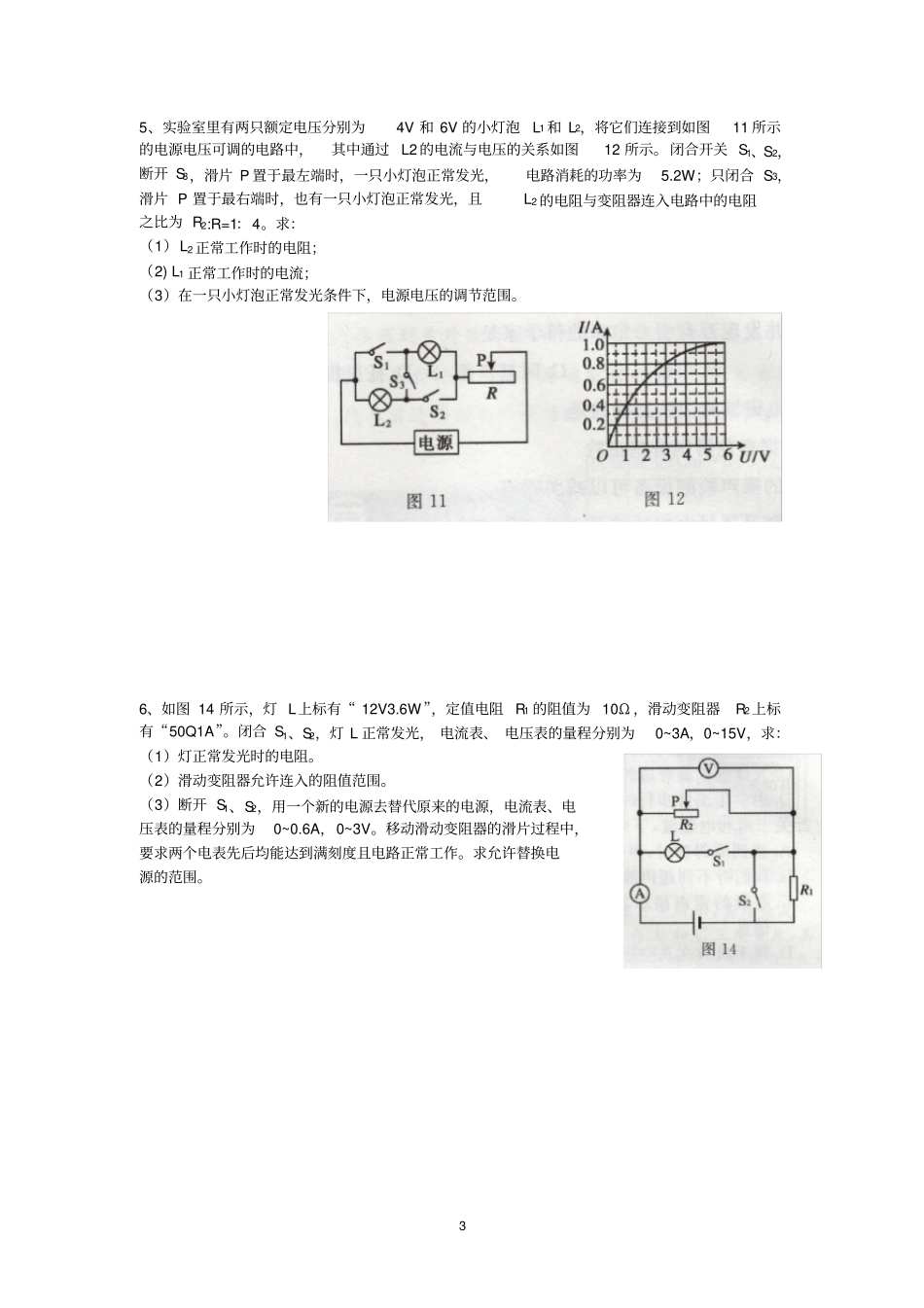

1电学综合题之分类讨论1、如图18所示,电源电压可调,定值电阻R1的阻值为20Ω,滑动变阻器R2的规格为“5Ω3A”,灯泡L规格为“4V1W”,且灯丝电阻不随温度变化。只闭合开关S,灯泡L恰好正常发光。(1)求灯泡正常发光时的电阻和此时的电源电压。(2)开关S、S1、S2都闭合,在电路中正确连入A1、A2两个电流表,当变阻器连入电路的电阻恰为其最大阻值一半时,两电流表的示数分别如图乙、丙所示。请判断电流表在电路中的位置并计算此时的电源电压。2、如图10所示的电路中,电源电压为18V且不变,电阻R1为定值电阻,灯泡标有“6V3W”字样,滑动变阻器R2上标有“30Ω1A”字样,所用电表为学校实验室常用电表,电流表量程为“0~0.6A”和“0~3A”;电压表量程为“0~3V”和“0~15V”。(1)只闭合开关S和S1,调节滑动变阻器的滑片,当灯泡正常发光时,求整个电路的总功率。(2)只闭合开关S和S2,调节滑动变阻器的滑片,当电压表示数为12V时,电流表的示数为0.4A,求电阻R1的电阻。(3)只闭合开关S和S2,调节滑动变阻器的滑片,发现电流表和电压表偏转角度相同(可能重新选择了电表量程),且整个电路能够安全工作,讨论并计算此时电流表示数的可能值。23、如图11所示,电源电压恒定,滑动变租器的规格为“30Ω1A”。在A、B间接入规格为“12V12W”的灯泡,闭合开关,当变阻器的五分之一阻值连入电路时,灯泡正常发光。(1)求灯泡正常工作时通过的电流和电源电压。(2)R0是在如图11乙所示的Ra和Rb之间任意取值的电阻。当在A、B间接入电阻R0后,闭合开关,在保证电路安全的情况下,将滑片P从最右端向左滑动的过程中,电流表示数均出现过0.4A(电流表选择0~0.6A量程)。求R0的取值范围及电压表示数的最大值和最小值。4、如图10所示,电源电压可调,灯泡上规格为“15V5W,且灯丝电阻不随温度变化。电流表量程为“0~0.6A”和“0~3A”,滑动变阻器的规格分别为“25Ω2A”和“10Ω3A”。(1)将电源电压调到18V,闭合开关,移动滑片P,使灯泡正常发光。求灯泡的电阻和灯泡消耗的最小功率。(2)将电源电压调到15V,用定值电阻R0替换灯泡,滑片P置于中点A处,闭合开关,电流表指针指到满偏刻度的三分之二位置(可能重新选择了电表量程和变阻器R)。然后将P从A移到最左端B,两表示数的I-U关系如图11所示。通过计算判断所用变阻器的规格。35、实验室里有两只额定电压分别为4V和6V的小灯泡L1和L2,将它们连接到如图11所示的电源电压可调的电路中,其中通过L2的电流与电压的关系如图12所示。闭合开关S1、S2,断开S3,滑片P置于最左端时,一只小灯泡正常发光,电路消耗的功率为5.2W;只闭合S3,滑片P置于最右端时,也有一只小灯泡正常发光,且L2的电阻与变阻器连入电路中的电阻之比为R2:R=1:4。求:(1)L2正常工作时的电阻;(2)L1正常工作时的电流;(3)在一只小灯泡正常发光条件下,电源电压的调节范围。6、如图14所示,灯L上标有“12V3.6W”,定值电阻R1的阻值为10Ω,滑动变阻器R2上标有“50Q1A”。闭合S1、S2,灯L正常发光,电流表、电压表的量程分别为0~3A,0~15V,求:(1)灯正常发光时的电阻。(2)滑动变阻器允许连入的阻值范围。(3)断开S1、S2,用一个新的电源去替代原来的电源,电流表、电压表的量程分别为0~0.6A,0~3V。移动滑动变阻器的滑片过程中,要求两个电表先后均能达到满刻度且电路正常工作。求允许替换电源的范围。47、在如图9甲所示的电路中,R0为定值电阻,R为滑动变阻器,电源电压不变,闭合开关S后,调节滑片P从a端移动到b端过程中,电流表示数I与电压表示数U的变化关系如图9乙所示。求:(1)电路中电流最小时,1min内电流通过电阻R做的功。(2)电源电压和定值电阻R0。(3)若电压表量程为0~15V,电流表量程为0~3A,为保证电表正常工作,定值电阻R0消耗的功率范围。8、如图15甲所示,电源电压可调。小灯泡的规格为“6V3W”,闭合开关S1、S2,把滑动变阻器的滑片P移至中点,变阻器消耗的功率为P1;把滑片P移至b点,变阻器消耗的功率为P2,滑片从中点移到b点的过程中,R2消耗的功率与电流表示数的关系如图15乙所示,滑片在b点时,R1消耗的功率为1.6W,求:(1)小灯泡...
