井下电缆及其连接装置课件VIP专享VIP免费

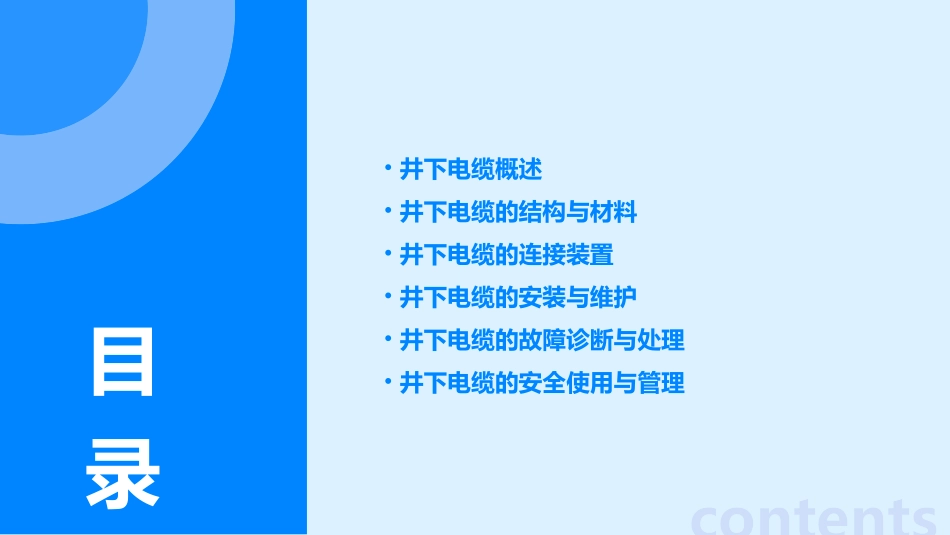

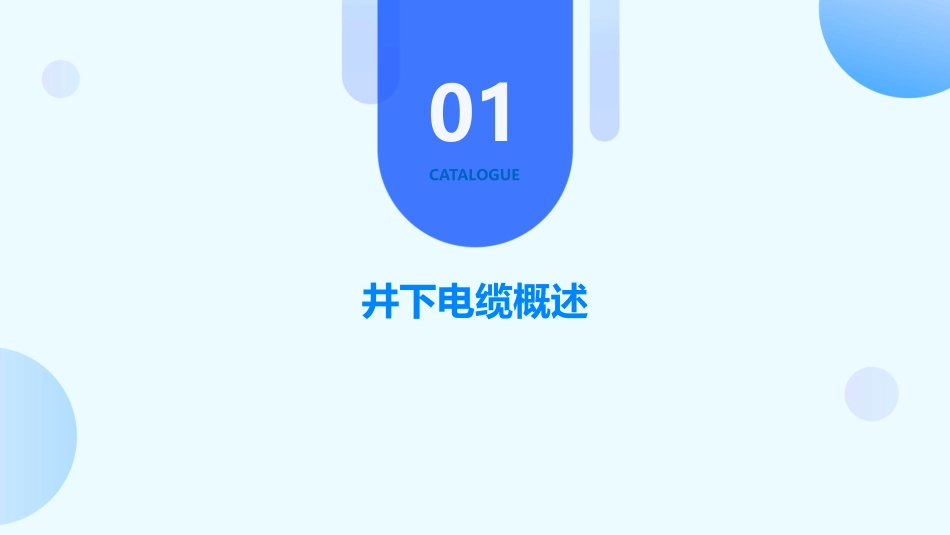

井下电缆及其连接装置课件•井下电缆概述•井下电缆的结构与材料•井下电缆的连接装置•井下电缆的安装与维护•井下电缆的故障诊断与处理•井下电缆的安全使用与管理contents目录井下电缆概述01CATALOGUE井下电缆是指在矿井下使用的电缆，用于传输电能、信息和信号。井下电缆的定义根据用途和功能的不同，井下电缆可以分为动力电缆、信号电缆和控制电缆等。井下电缆的分类井下电缆的定义与分类井下电缆具有较高的耐压、耐温、耐腐蚀和防爆性能，能够在恶劣的环境条件下稳定运行。主要用于矿山的电力传输、通信、控制和监测系统，保障矿山的生产安全和正常运行。井下电缆的特点与用途井下电缆的用途井下电缆的特点早期的井下电缆主要采用棉纱或麻芯线，绝缘材料为天然橡胶或纸绝缘，性能较差。初期阶段随着科技的发展，合成橡胶和聚乙烯等新型绝缘材料开始应用于井下电缆，提高了电缆的性能和寿命。发展阶段现代井下电缆采用先进的材料和技术，具有更高的耐压、耐温、耐腐蚀和防爆性能，能够满足矿山的各种需求。现代化阶段井下电缆的发展历程井下电缆的结构与材料02CATALOGUE作为电缆的导电部分，导体通常由铜或铝制成，根据需求选择单芯或多芯。导体绝缘层护套绝缘层的主要作用是保护导体不受外界环境影响，同时防止电流泄漏。护套覆盖在绝缘层外部，起到机械保护和防潮的作用。030201电缆的结构组成根据电流大小和电压等级，选择合适的导体材料。导体材料常见的绝缘材料有聚乙烯、聚氯乙烯、交联聚乙烯等，根据使用环境和电压等级进行选择。绝缘材料常见的护套材料有聚氯乙烯、聚乙烯、橡胶等，选择时应考虑耐磨、耐压、耐腐蚀等性能。护套材料电缆的材料选择电缆正常工作时能承受的最高电压。额定电压衡量电缆绝缘性能的重要指标，通常越大越好。绝缘电阻导体的电阻越小，传输电能时的损耗就越小。电线电缆的导电性能衡量电缆电场性能的重要参数，对交流电的传输性能有影响。工作电容电缆的电气性能井下电缆的连接装置03CATALOGUE连接装置的种类与特点机械式连接器具有结构简单、操作方便、成本低等优点，但机械性能较差，容易受到外力影响。冷压式连接器通过冷压技术将电缆紧密结合在一起，具有较好的电气性能和机械性能，但操作较为复杂。焊接式连接器通过焊接技术将电缆连接在一起，具有较好的电气性能和机械性能，但操作较为复杂且容易受到热影响。塑料材料常用的塑料材料包括聚乙烯、聚氯乙烯等，具有较好的绝缘性和耐腐蚀性。金属材料常用的金属材料包括铜、铝、钢等，具有较好的导电性和机械强度。工艺要求连接装置的工艺要求包括电缆剥皮、导体连接、绝缘层恢复、保护层处理等，需保证连接质量可靠、防水防潮、耐压耐腐蚀等。连接装置的材料与工艺连接装置的电阻值应符合相关标准，以保证电流的顺畅通过。电阻要求连接装置应能承受一定的电压和电流，保证电气安全。耐压要求连接装置的绝缘层应具有良好的绝缘性能，防止漏电和电击事故的发生。绝缘要求连接装置的电气性能要求井下电缆的安装与维护04CATALOGUE电缆的敷设方式井下电缆的敷设方式主要包括明敷和暗敷两种。明敷是指将电缆直接敷设在墙壁、支架等明处；暗敷则是指在建筑物的墙内、地面下等隐蔽处敷设电缆。电缆的安装要求在敷设电缆时，应遵循安全、可靠、经济、美观等原则。同时，要考虑到电缆的走向、弯曲半径、固定方式等因素，以确保电缆的正常运行和使用寿命。电缆的敷设方式与要求在井下环境中，电缆的固定是非常重要的。应使用专用的电缆夹具或支架来固定电缆，以确保其稳定性和安全性。电缆的固定电缆在敷设过程中需要转弯或弯曲时，必须保证其弯曲半径不小于电缆直径的6倍，以防止电缆受到机械损伤或运行受到影响。电缆的弯曲半径电缆的固定与弯曲半径电缆终端的制作电缆终端是指电缆与电气设备连接的部分，其制作质量直接影响着整个系统的正常运行。制作电缆终端时，应遵循相关标准和规范，确保其电气性能和机械性能符合要求。电缆终端的安装在安装电缆终端时，应考虑到环境、温度、湿度等因素，确保安装质量。同时，要遵循安全、可靠的原则，避免出现松动、接触不良等问题。电缆的终端制作与安装...
