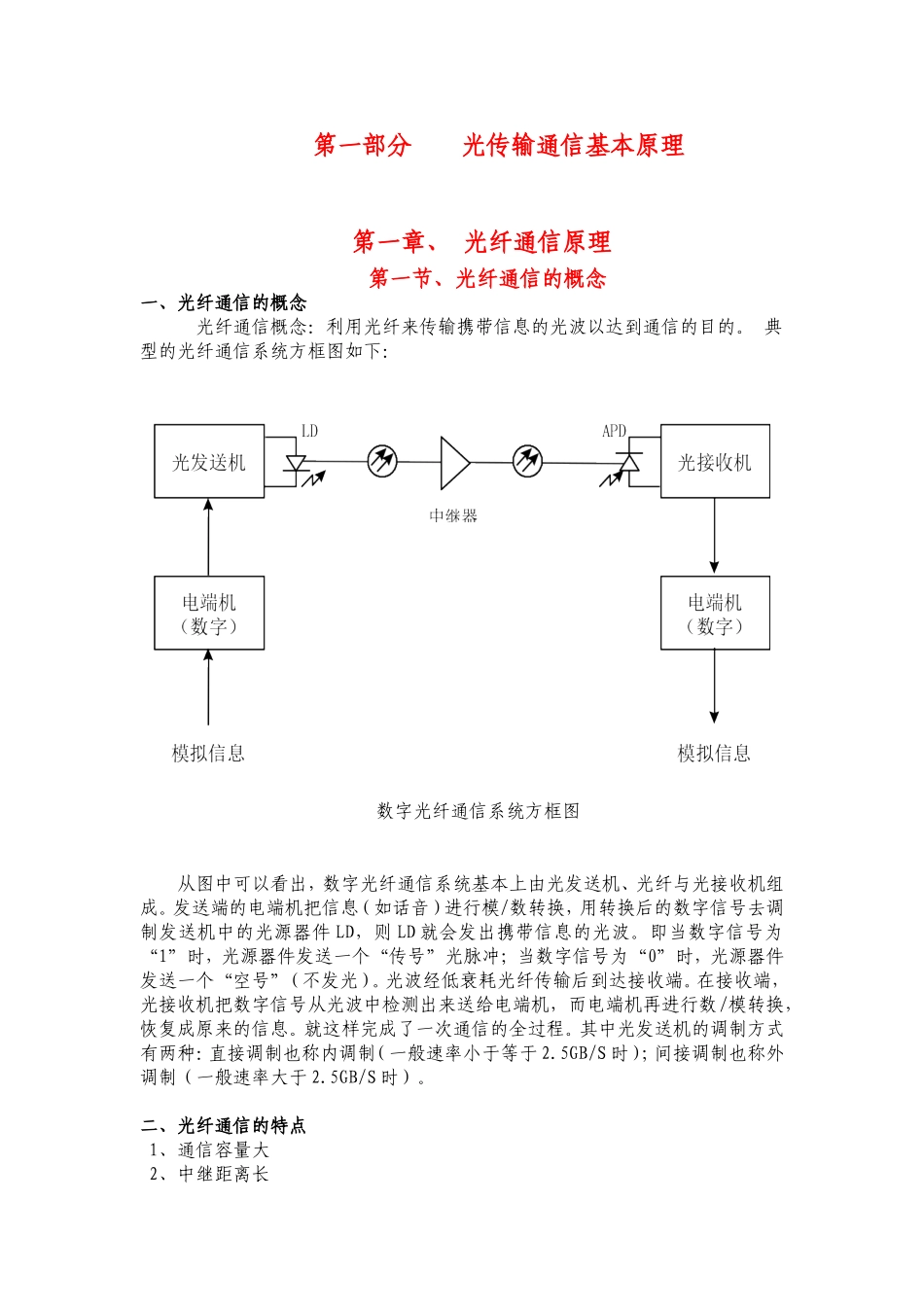

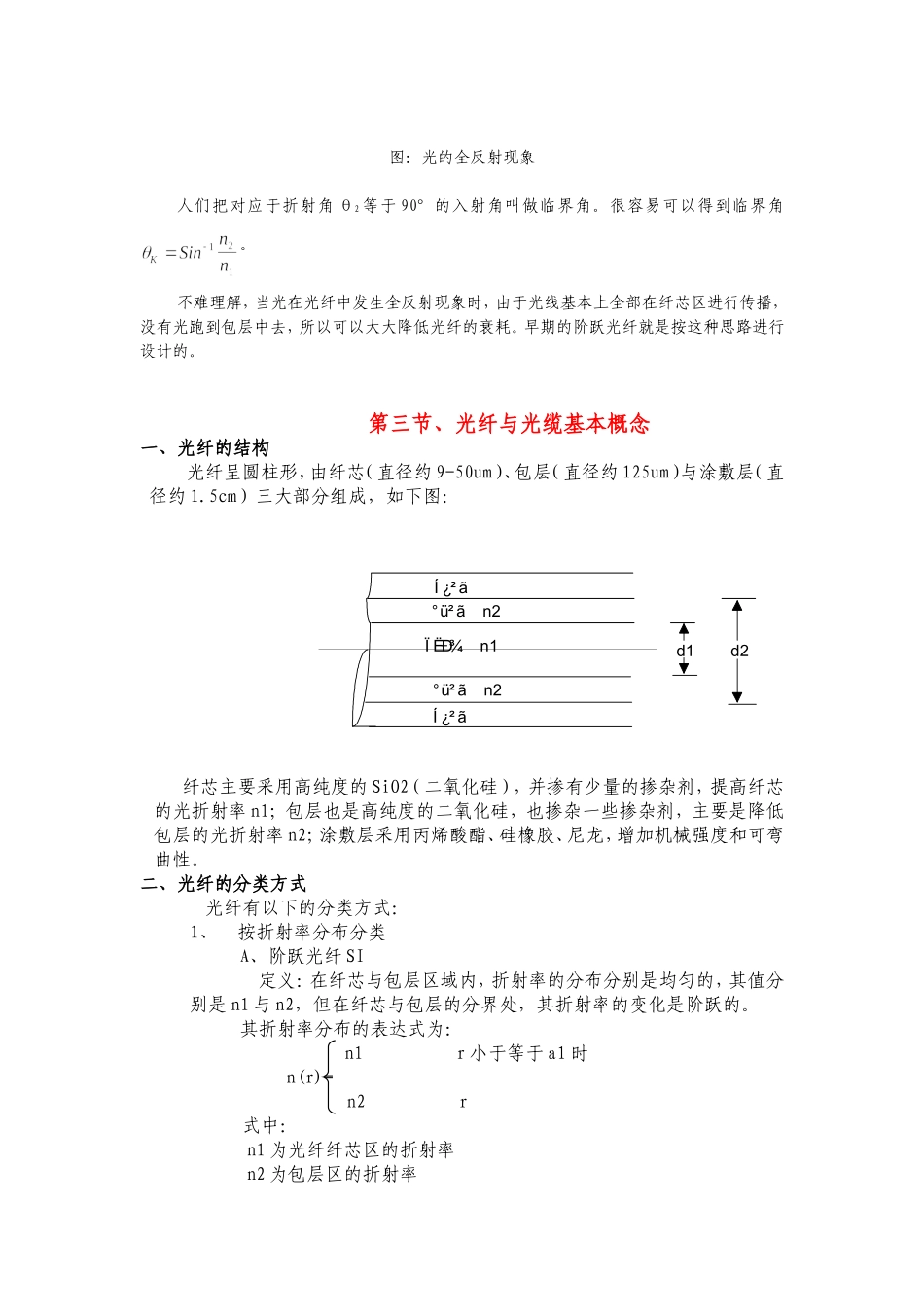

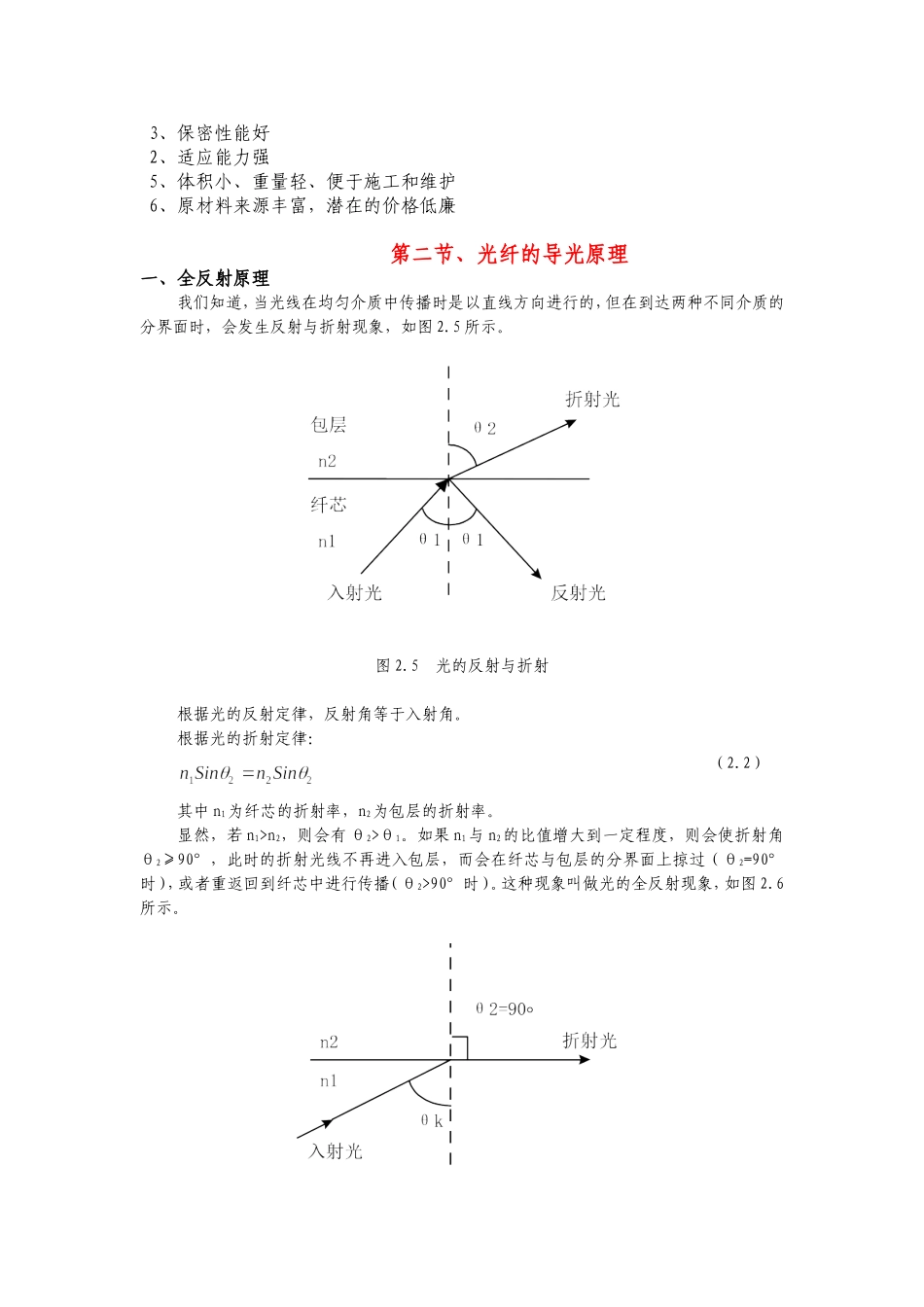

第一部分光传输通信基本原理第一章、光纤通信原理第一节、光纤通信的概念一、光纤通信的概念光纤通信概念：利用光纤来传输携带信息的光波以达到通信的目的。典型的光纤通信系统方框图如下：数字光纤通信系统方框图从图中可以看出，数字光纤通信系统基本上由光发送机、光纤与光接收机组成。发送端的电端机把信息（如话音）进行模/数转换，用转换后的数字信号去调制发送机中的光源器件LD，则LD就会发出携带信息的光波。即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”（不发光）。光波经低衰耗光纤传输后到达接收端。在接收端，光接收机把数字信号从光波中检测出来送给电端机，而电端机再进行数/模转换，恢复成原来的信息。就这样完成了一次通信的全过程。其中光发送机的调制方式有两种：直接调制也称内调制（一般速率小于等于2.5GB/S时）；间接调制也称外调制（一般速率大于2.5GB/S时）。二、光纤通信的特点1、通信容量大2、中继距离长3、保密性能好2、适应能力强5、体积小、重量轻、便于施工和维护6、原材料来源丰富，潜在的价格低廉第二节、光纤的导光原理一、全反射原理我们知道，当光线在均匀介质中传播时是以直线方向进行的，但在到达两种不同介质的分界面时，会发生反射与折射现象，如图2.5所示。图2.5光的反射与折射根据光的反射定律，反射角等于入射角。根据光的折射定律：（2.2）其中n1为纤芯的折射率，n2为包层的折射率。显然，若n1>n2，则会有θ2>θ1。如果n1与n2的比值增大到一定程度，则会使折射角θ2≥90°，此时的折射光线不再进入包层，而会在纤芯与包层的分界面上掠过（θ2=90°时），或者重返回到纤芯中进行传播（θ2>90°时）。这种现象叫做光的全反射现象，如图2.6所示。图：光的全反射现象人们把对应于折射角θ2等于90°的入射角叫做临界角。很容易可以得到临界角。不难理解，当光在光纤中发生全反射现象时，由于光线基本上全部在纤芯区进行传播，没有光跑到包层中去，所以可以大大降低光纤的衰耗。早期的阶跃光纤就是按这种思路进行设计的。第三节、光纤与光缆基本概念一、光纤的结构光纤呈圆柱形，由纤芯（直径约9-50um）、包层（直径约125um）与涂敷层（直径约1.5cm）三大部分组成，如下图：ÏËоn1°ü²ãn2Í¿²ã°ü²ãn2Í¿²ãd1d2纤芯主要采用高纯度的SiO2（二氧化硅），并掺有少量的掺杂剂，提高纤芯的光折射率n1；包层也是高纯度的二氧化硅，也掺杂一些掺杂剂，主要是降低包层的光折射率n2；涂敷层采用丙烯酸酯、硅橡胶、尼龙，增加机械强度和可弯曲性。二、光纤的分类方式光纤有以下的分类方式：1、按折射率分布分类A、阶跃光纤SI定义：在纤芯与包层区域内，折射率的分布分别是均匀的，其值分别是n1与n2，但在纤芯与包层的分界处，其折射率的变化是阶跃的。其折射率分布的表达式为：n1r小于等于a1时n(r)=n2r式中：n1为光纤纤芯区的折射率n2为包层区的折射率a1为纤芯半径a2为包层半经B、渐变光纤GI定义：光纤蛛心处的折射率最大，但随横截面的增加而逐渐变小，其变化规律一般符合抛物线规律，到了纤芯与包层的分界处，正好降到与包层区域的折射率相等的数值；在包层区域中其折射率的分布是均匀的。2、按传输的模式分类多模光纤定义：传输光波的模式不止一种。多模光纤纤芯的几何尺寸远大于光波波长，一般在50um左右，光信号是以多个模式方式进行传播的，光信号的波长以主纵模为准。不同的传播模式会具有不同的传播速度和相位，因此经过长距离的传播之后会产生时延，导致光脉冲变宽，叫做光纤的模式色散或模间色散。由于模式色散影响较严重，降低了多模光纤的传输容量和距离，多模光纤仅用于较小容量、短距离的光纤传输通信。单模光纤定义：传输光波的模式只有一种。（目前主用）当光纤的几何尺寸可以于光波长相比拟时，即纤芯的几何尺寸与光信号波长相差不大时，一般为5~10um，光纤只允许一种模式在其中传播，其余的高次模全部截止，这样的光纤叫做单模光纤。单模光纤只允许一种模式在其中传播，从而避免了模式色散的问题，故单模光纤具有极宽的带宽，特别适用于大容量的光纤...
