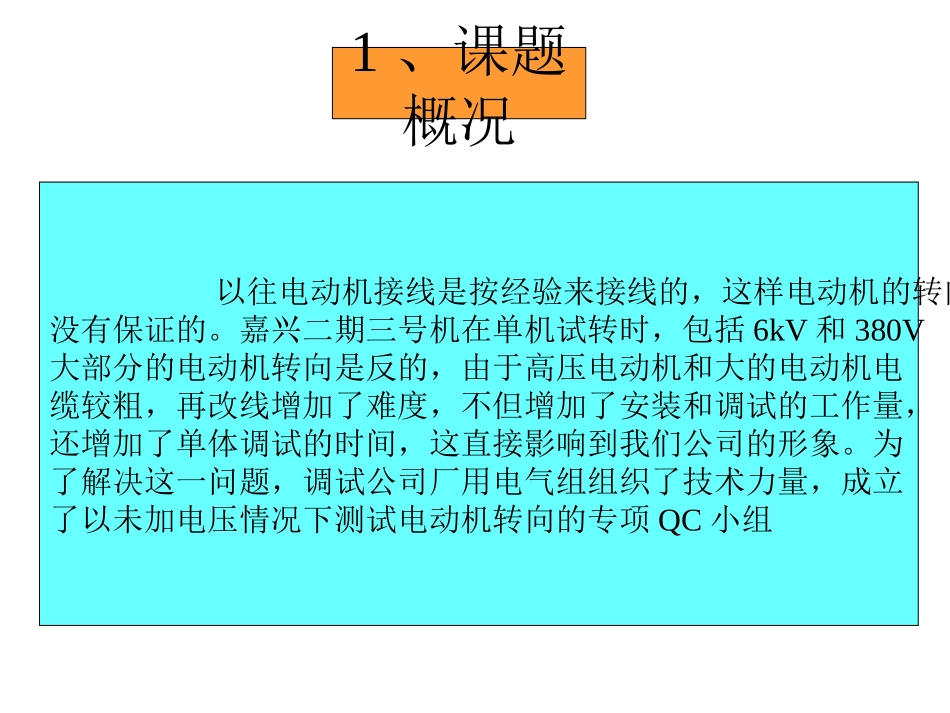

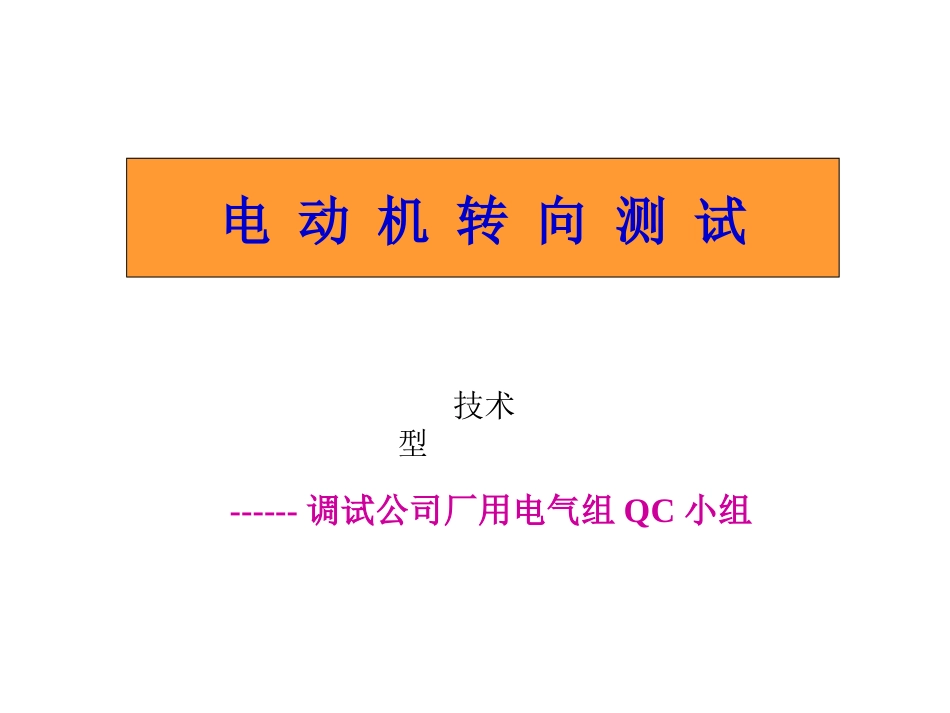

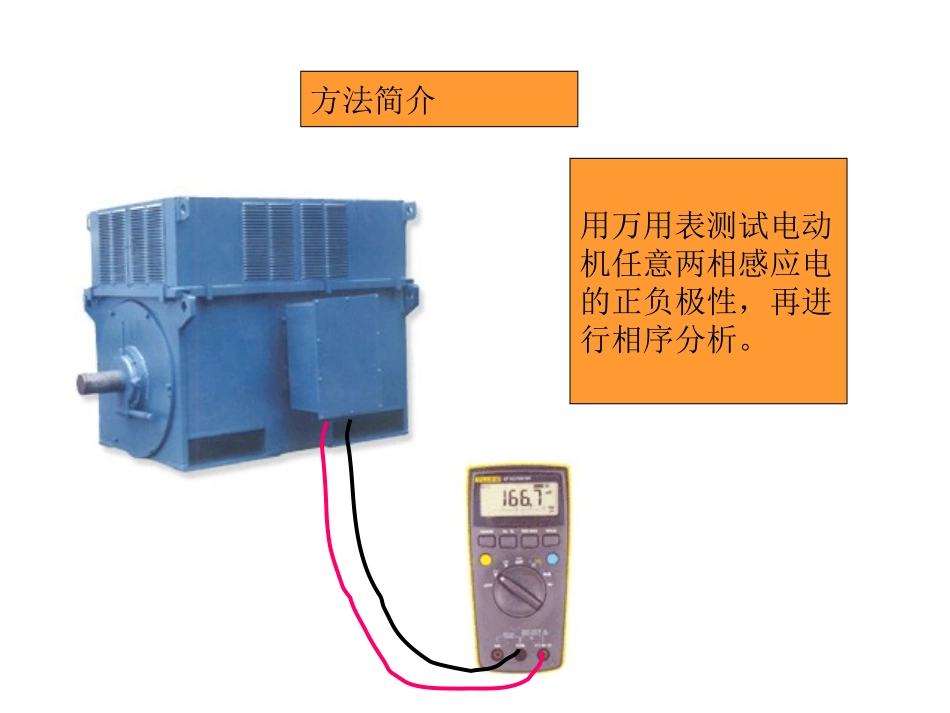

------调试公司厂用电气组QC小组电动机转向测试技术型1、课题概况以往电动机接线是按经验来接线的,这样电动机的转向是没有保证的。嘉兴二期三号机在单机试转时,包括6kV和380V大部分的电动机转向是反的,由于高压电动机和大的电动机电缆较粗,再改线增加了难度,不但增加了安装和调试的工作量,还增加了单体调试的时间,这直接影响到我们公司的形象。为了解决这一问题,调试公司厂用电气组组织了技术力量,成立了以未加电压情况下测试电动机转向的专项QC小组方法简介用万用表测试电动机任意两相感应电的正负极性,再进行相序分析。QC小组简介小组成立时间结束时间2003-12-2姓名性别学历或职称参加QC时数参与工作徐勇男大专24小时理论分析和现场赵李江男助工8小时理论分析和现场张越女工程师8小时理论分析和现场赵亚仙女助工8小时理论分析和现场包世强男工程师12小时理论分析和现场叶志坚男高中12小时理论分析和现场何源男大专13小时理论分析和现场陈青云男助工12小时理论分析和现场陈海峰男大专8小时现场执行跟踪郑海明男大专8小时现场执行跟踪陈统旭男中专8小时现场执行跟踪谢卿杭男中专8小时现场执行跟踪柳卫荣男大专8小时现场执行跟踪成员介绍2003-10-152、课题简介利用电动机的剩磁,转动电动机感应出微小的三相电压,由这个电压的方向来判断电动机的转向。转动电动机,用两个直流毫伏电压表测试第一次感应电压的正负极性,由这两个电压的正负极性来判断感应电压的相序。由于加入电动机的三相交流电压和电动机感应出来的交流电压的相序是相反的,所以我们比较两个电压的相序,如果感应电压和我们要接入电压的相序是相反的,那么电动机的转向和我们测量感应电压时转动电机的转向是一致的,反之则和我们测量感应电压时的转向是相反的。由于小容量电动机的剩磁产生的感应电压不够稳定,产生的感应电压较小,误差较大,所以这个方法适用于大于3kW以上的电动机,对3kW以上的电动机准确率高,对于高压电动机的判断可以做到没有误差。3、选题理由选题理由嘉兴二期三号机试转电机反转较多针对针对公司有关质量方针和质量管理体系根据大功率电动机改线工作量大电动机的原理根据4、现状调查嘉兴二期三号机电动机单机试转时大部分是反转的,有很多大容量的电动机换线非常麻烦,需要重新做电缆头,换好线还要重新做试验,总的工作量非常大,直接影响了调试进度和7.15目标的实现。序号电机分类电缆截面是否需要重新做电缆头换线难易度13kW以下2m2左右否易2100kW以下2m2以上大于50kW就可能需要大于50kW难度大3100kW及以上80m2以上基本需要难度大4高压电动机40m2以上否难度大反转情况调查表序号电机分类反转数已转总数反转总数占反转百分比同类反转百分比13kW以下24316%50%23kW及以上14183145%77%3100kW及以上8103125%80%4高压电动机773124%100%5总数313931100%79%反转情况排列图反转数(台)现状情况排列图100%累计%百分数图例说明:2781431100kW及以上电动机3kW及以上电动机高电压电动机3kW以下电动机从数据和排列图分析结果第一3kW以上的电机总数较多,所出现反转的频率也较高。第三第二第四迫切需要找到未加电测试电动机转向的简单方法。在试验中配合人员浪费的时间多。高压电动机和100kW以上的电动机换线工作量大。5、确定目标根据现场的情况和公司的质量方针,我们确定这次QC活动的目标为:第一找到电动机未加电压测试转向的方法第二该测试方法要在实际当中使用并推广测试方法要安全,操作方便简单易学第三6、活动程序及主要试验方法PDCA循环针对现场的情况进行理论分析和研究对策从理论上实现问题的解决,并在现场进行试验,初步实现QC的第一、第二目标。成果使用和推广基于PDCA循环的结果,对现场的电动机进行具体测试,进行使用,检查推广的可能性和实用性,以达到QC小组的第二和第三个目标P—计划阶段PDCA循环在嘉兴二期三号机单机试转是出现了大量的电机反转现象,由于许多电动机的容量较大,电缆较粗,换线工作量大,甚至需要重新做电缆头,还浪费了许多为了配合单机试转那些技术人员的宝贵时间。为了解决这一问题,迫切需要找到能在接线前测试出电动机转向的方法。为此,我们计...
