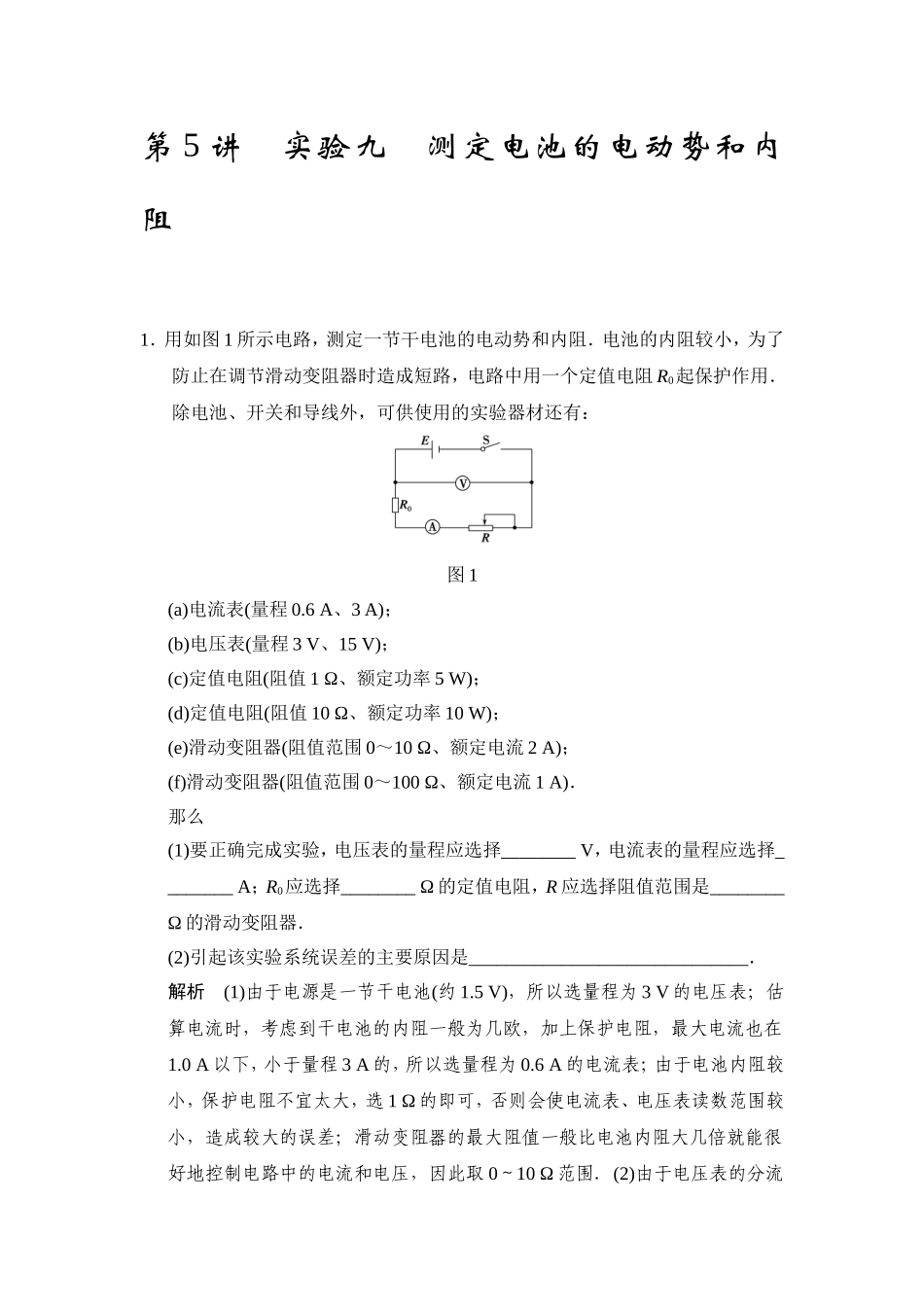

实验九测定电池的电动势和内阻_第1页
1/5

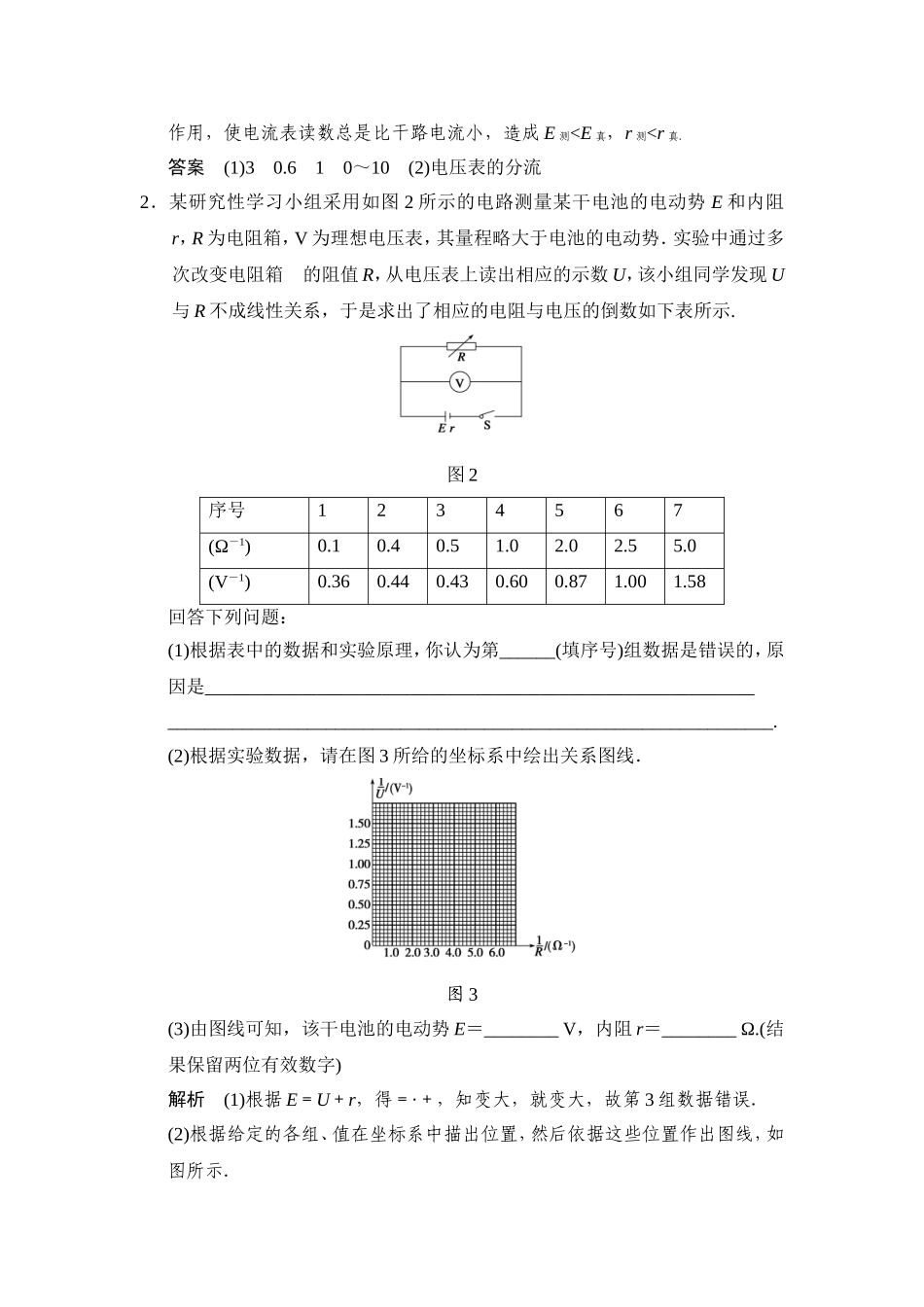

实验九测定电池的电动势和内阻_第2页
2/5

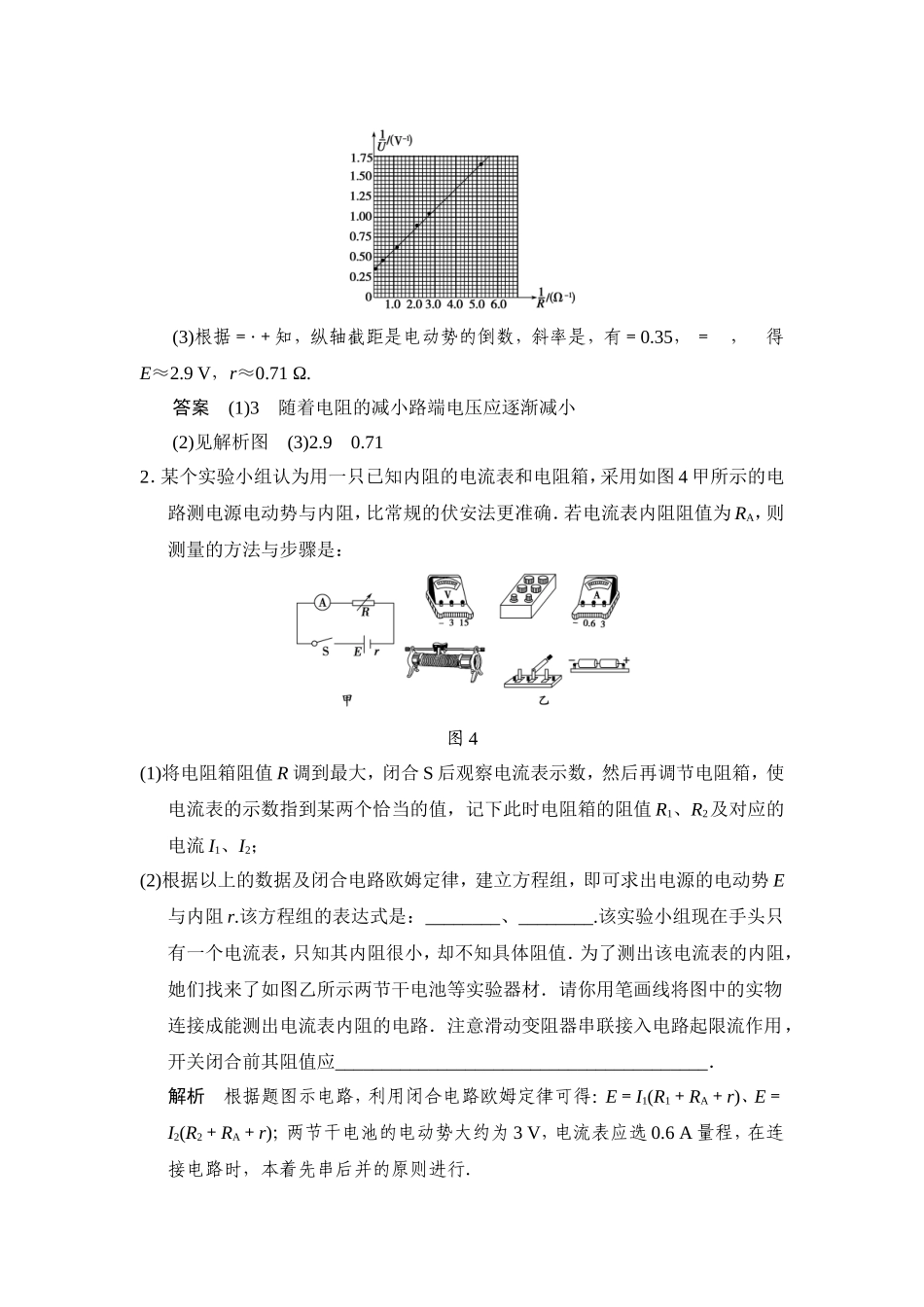

实验九测定电池的电动势和内阻_第3页
3/5
第5讲实验九测定电池的电动势和内阻1.用如图1所示电路,测定一节干电池的电动势和内阻.电池的内阻较小,为了防止在调节滑动变阻器时造成短路,电路中用一个定值电阻R0起保护作用.除电池、开关和导线外,可供使用的实验器材还有:图1(a)电流表(量程0.6A、3A);(b)电压表(量程3V、15V);(c)定值电阻(阻值1Ω、额定功率5W);(d)定值电阻(阻值10Ω、额定功率10W);(e)滑动变阻器(阻值范围0~10Ω、额定电流2A);(f)滑动变阻器(阻值范围0~100Ω、额定电流1A).那么(1)要正确完成实验,电压表的量程应选择________V,电流表的量程应选择________A;R0应选择________Ω的定值电阻,R应选择阻值范围是________Ω的滑动变阻器.(2)引起该实验系统误差的主要原因是______________________________.解析(1)由于电源是一节干电池(约1.5V),所以选量程为3V的电压表;估算电流时,考虑到干电池的内阻一般为几欧,加上保护电阻,最大电流也在1.0A以下,小于量程3A的,所以选量程为0.6A的电流表;由于电池内阻较小,保护电阻不宜太大,选1Ω的即可,否则会使电流表、电压表读数范围较小,造成较大的误差;滑动变阻器的最大阻值一般比电池内阻大几倍就能很好地控制电路中的电流和电压,因此取0~10Ω范围.(2)由于电压表的分流作用,使电流表读数总是比干路电流小,造成E测
